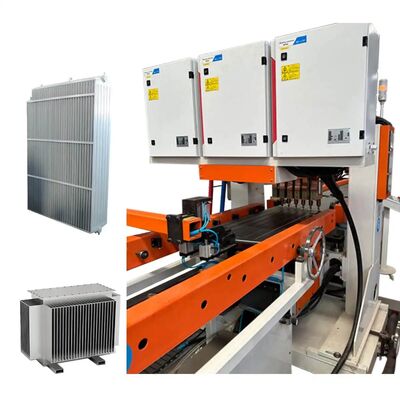

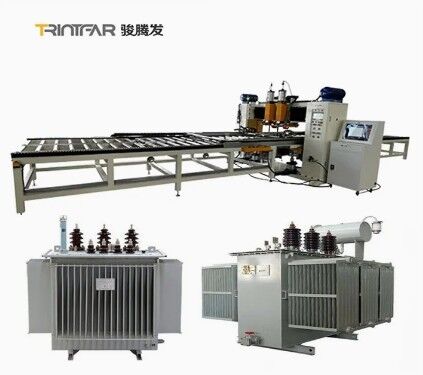

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring

Gambar besar : Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10000~500000
Kemasan rincian:	Kurung kayu/kotak kayu
Waktu pengiriman:	60 ~ 90
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring

Deskripsi

Model TIDAK.:	FVM-170KVA	Lingkup Produksi:	Lini Produk
Sertifikasi:	ISO, CE, ABS	Layanan Purna Jual:	Garansi 1 tahun
Paket Transportasi:	kotak kayu	Merek dagang:	TRINTFAR

Alur kerja

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 0

Alur kerja:Mesin pemuatan rangka panel → Mesin pemuatan dan pengepres cincin saluran air → Mesin pembubutan dan perakitan 1 → Mesin las pemosisian pra-spot panel → Mesin las multi-spot gantry panel → Mesin las pra-spot lembar konveksi → Mesin las multi-spot gantry lembar konveksi → Konveyor transfer garis berbentuk U → Mesin las jahitan kepala ganda sisi panjang → Mesin las jahitan sisi pendek kepala ganda gantry 1 → Mesin las jahitan sisi pendek kepala ganda gantry 2 → Pembersihan dua sisi dan mesin pemangkasan → Mesin geser → Mesin pemotong busur empat sudut → Mesin pembubutan dan perakitan 2 → Mesin las otomatis tiga arah kepala ganda → Mesin las otomatis kait penyangga → Mesin pendeteksi kedap udara tekanan otomatis → Konveyor pemakaian
Peralatan utama

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 1

Mesin pemuatan rangka panel

Pemuatan tumpukan material secara manual ke gerbong platform pengumpanan menggunakan boom car, dengan dua posisi penempatan material di setiap sisi.
Truss gripper secara otomatis mengambil material dari kedua sisi pelat mobil dan menempatkannya di jalur konveyor.
Mekanisme pemosisian penjepit tengah menyelaraskan panel pada konveyor.
Mekanisme yang digerakkan oleh servo memindahkan papan ke mesin las pra-spot untuk pengelasan spot di kedua sisi.

Mesin pemuatan dan pengepres cincin saluran air

Jalur air ring menggunakan pengumpan pelat getar dengan sistem jalur ganda.
Dua kepala penekan di setiap sisi menekan cincin saluran air di sisi depan dan belakang.
Transmisi material menggunakan pengumpanan roller bertenaga.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 2

Mesin pembubutan dan perakitan

Membalik cepat dan akurat.
Rantai transmisi berkualitas tinggi; Motor reduksi 400W sebagai penggerak.
Motor pengurang gigi dengan sensor untuk posisi belok yang presisi.
Kontrol otomatis, tidak ada intervensi manual.
Terdiri dari badan pemutar, perangkat pemuatan, konsol kelistrikan, sistem operasi, dan pagar pengaman. Beradaptasi dengan berbagai persyaratan pembubutan produk, memastikan perpindahan material yang aman, lancar, dan efisien antar operasi.

Mesin las pemosisian pra-spot panel

Panel secara otomatis mengalir ke posisi berhenti pengelasan di rak konveyor, dan tukang las di kedua sisi memulai pengelasan pra-spot. Pengelasan pra-spot hanya diperlukan untuk satu baris. Menggunakan 1 set catu daya AC DN75.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 3

Mesin las multi-spot gantry panel

3 mesin las multi-spot gantry untuk pengelasan. Setiap unit memiliki 18 set sambungan las silinder. Sumber listrik las AC untuk mengelas satu baris sambungan solder dalam satu waktu. Stepper penghubung servo berkecepatan tinggi menggerakkan gripper ke depan untuk memasok pelat saluran air.

Mesin las pra-spot lembar konveksi

Lembar konveksi dimuat secara manual ke panduan perkakas online. Pengelasan dilakukan dengan menggunakan mesin las pre-spot gantry 4 kepala. Bahan didorong secara manual ke baris pertama dari posisi yang telah ditentukan sebelumnya untuk pengelasan. Peralatan secara otomatis berpindah ke titik pengelasan yang tersisa.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 4

Mesin las multi-spot gantry lembaran konveksi

Jalur yang telah ditentukan sebelumnya: Lembar konveksi mengikuti jalur yang telah ditentukan sebelumnya ke dalam panduan perkakas.
Pengelasan Gantri Ganda: 2 tukang las multi-spot gantry.
Sendi Pneumatik: 16 set per unit.
Catu Daya AC: AC & satu sisi untuk pengelasan baris.
Stepper Servo: Stepper servo berkecepatan tinggi memberi gripper untuk pelat saluran air.

Konveyor transfer garis berbentuk U

Gunakan rak konveyor rol untuk mentransfer material dalam tata letak berbentuk U.
Efisiensi Ruang: Bentuk U menghemat ruang, mengoptimalkan proses.
Kemudahan Pengoperasian: Jangkauan pekerja yang lebih kecil, nyaman, mengurangi intensitas.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 5

Mesin las jahitan kepala ganda sisi panjang

Pengelasan Simultan: Las kedua sisi panjang sekaligus.
Catu Daya: AC frekuensi menengah 300KVA untuk pengelasan jangka panjang yang stabil.

Mesin las jahitan sisi pendek kepala ganda Gantry 2 Set

Gunakan sumber daya pengelasan AC frekuensi menengah untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 6

Mesin pembersih dan pemangkasan dua sisi

Bersihkan dan rapikan produk las sisi panjang.

Mesin geser

Proses Pemotongan: Lakukan pemotongan pada bahan yang dibutuhkan.
Bahan Pemotong: Bilah baja putih.
Metode Pemotongan: Pemotongan gunting.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 7

Mesin pemotong busur empat sudut

Pembentukan Sudut: Potong sudut tajam hingga membentuk tepi membulat.
Bahan Pemotong: Baja putih.
Metode Pemotongan: Meninju hidrolik.

Mesin las otomatis tiga arah kepala ganda

Kekuatan Pengelasan: Sumber listrik MD80 frekuensi menengah.
Aliran Bahan: Saluran dua sisi untuk docking dan turning. Metode Penyampaian: Pelat rantai untuk pengangkutan material dalam tiga arah. Pemberian Makan Otomatis: Posisi gripper dan pengelasan untuk pengoperasian yang presisi.

Jalur produksi otomatis pendinginan pengelasan ujung transformator daya - Peralatan kecepatan tinggi untuk manufaktur pendingin - Jalur produksi pendinginan jenis piring 8

Dukungan kait mesin las otomatis

Kekuatan Pengelasan: Sumber listrik MD40 frekuensi menengah.
Metode Pemberian Makan: Penumpukan tipe klip untuk pengumpanan material.
Memuat: Gripper pneumatik memuat material ke posisi pengelasan.

Mesin pendeteksi kedap udara tekanan otomatis

Tekanan Uji: 10 batang.
Metode Tes: Tes tekanan otomatis dalam tangki air.

Informasi lainnya

Detail Produk

Layanan Teknis

Diagram Tata Letak Pengembalian Berbentuk U Lini Produksi Radiator Panel Baja

Patuhi prinsip yang berpusat pada pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti pemasangan, commissioning, pelatihan, dan pemeliharaan.

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan kepada pelanggan.

Hasil Produksi

Instalasi dan commissioning: Menurut kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi pemasangan yang ditentukan oleh pengguna dalam waktu yang ditentukan, dan mengirim teknisi layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang instalasi dan commissioning dasar, teknisi layanan teknis akan menginstal dan men-debug mesin untuk digunakan pengguna, memastikan bahwa lingkungan lokasi instalasi dan commissioning rapi, bersih, dan teratur.

Pelatihan Purna Jual: Perusahaan menawarkan pelatihan teknis gratis (minimal 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:
-Mengontrol penggunaan perangkat lunak -Prosedur menghidupkan/mematikan
-Pengaturan parameter panel dan perangkat lunak
-Pembersihan dan pemeliharaan mesin dasar
-Menangani kegagalan perangkat keras yang umum
-Tindakan pencegahan operasional
Pemeliharaan peralatan
-Garansi satu tahun setelah penerimaan akhir;
-Waktu respons layanan pelanggan dalam waktu 24 jam;
-Perbaikan berbayar diberikan setelah masa garansi.

TIDAK	Nama	Bahan	Catatan
1	Panel	Pelat baja canai dingin	ketebalan 1.1mm
2	Pelat konveksi	Pelat baja canai dingin	ketebalan 0,3 mm
3	Jenis antarmuka		Antarmuka ulir internal 4x G 1/2
4	Panjang produk		400-3000 mm
5	Lebar produk		300/400/500/600/900mm

Daftar Konfigurasi Peralatan

TIDAK	Nama peralatan	Model	Kuantitas	Satuan
1	Mesin pemuatan rangka panel	HJ-0-0	1	mengatur
2	Mesin pemuatan dan pengepres cincin saluran air	YZJ-0-0	1	mengatur
3	Mesin pembubutan dan perakitan 1	FZJ-0-0	1	mengatur
4	Mesin las pemosisian pra-spot panel	DN75-2C	1	mengatur
5	Mesin las multi-spot gantry panel	10*DN60-36C	3	mengatur
6	Mesin las pra-spot lembar konveksi	2*DN63-4C	1	mengatur
7	Mesin las multi-spot gantry lembaran konveksi	4*DN63-16C	3	mengatur
8	Konveyor transfer garis berbentuk U	ZJG-0-0	1	mengatur
9	Mesin las jahitan kepala ganda sisi panjang	2*FVM300-2C	1	mengatur
10	Mesin las jahitan sisi pendek kepala ganda Gantry 1	2*FVM300-2C	1	mengatur
11	Mesin las jahitan sisi pendek kepala ganda gantry2	2*FVM300-2C	1	mengatur
12	Mesin pembersih dan pemangkasan dua sisi	XBJ-0-0	1	mengatur
13	Mesin geser	JCJ-0-0	1	mengatur
14	Mesin pemotong busur empat sudut	QJJ-0-0	1	mengatur
15	Mesin pembubutan dan perakitan2	FZJ-0-0	1	mengatur
16	Mesin las otomatis tiga arah kepala ganda	2*MD80-2C	1	mengatur
17	Dukungan kait mesin las otomatis	2*MD40-4C	1	mengatur
18	Mesin pendeteksi kedap udara tekanan otomatis	JCJ-0-0	1	mengatur
19	Konveyor pengosongan	SSJ-0-0	1	mengatur

Konfigurasi Air, Listrik, dan Gas

Proyek	Parameter
Distribusi daya total	1600KVA (Total daya sebenarnya yang digunakan sekitar 1000KVA)
Tekanan sumber gas	0,6MPa
Tekanan sumber air	0,15MPa~0,30MPa
Persyaratan sumber udara terkompresi	1000L/menit
Aliran air total	1200L/menit
Perkiraan panjang*lebar hunian peralatan.	60m*10m
