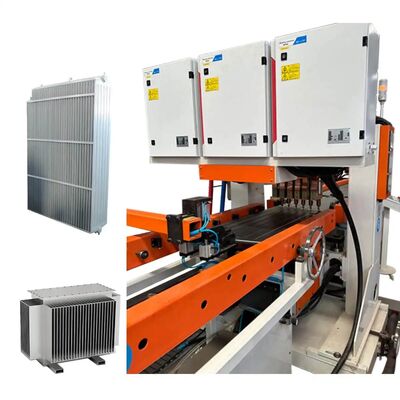

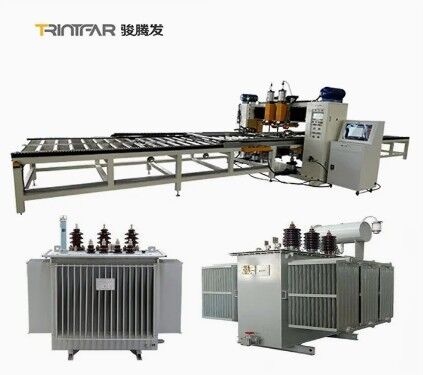

Jalur produksi radiator transformator daya otomatis penuh, manufaktur industri, penjualan langsung pabrik, jalur produksi radiator otomatis penuh

Gambar besar : Jalur produksi radiator transformator daya otomatis penuh, manufaktur industri, penjualan langsung pabrik, jalur produksi radiator otomatis penuh

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	KOTAK KAYU
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

Jalur produksi radiator transformator daya otomatis penuh, manufaktur industri, penjualan langsung pabrik, jalur produksi radiator otomatis penuh

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Alur Kerja

Alur kerja:Pembukaan gulungan→pembentukan gulungan→ mesin press hidrolik→ pembalik → pengelasan titik ganda→ pengelasan sambungan samping → pengelasan kepala → pemotongan samping → pemotongan kepala → produk akhir → mesin penumpuk panel otomatis

Peralatan Utama

Stasiun pembentukan gulungan
Kecepatan gulungan: 6-14 m/menit
Mesin press hidrolik 315 ton untuk peninju ujung yang dapat disesuaikan
Encoder putar & penggerak servo untuk akurasi panjang/ukuran sirip
Mekanisme perataan memastikan kerataan satu bagian
Bahan yang belum digulung ditempatkan pada rak bongkar muat 5 ton melalui troli pemuat & digulung menjadi lembaran
Lubang penyangga opsional sesuai permintaan pelanggan

Stasiun pembalik dan penyambungan
Kecepatan konveyor: 5-15 m/menit
Pembalikan sirip radiator 180°
Perangkat pembalik: rak putar, rak pembalik, sistem transmisi, perangkat pembalik, perangkat pendorong, dll.
Lembaran pertama mencapai posisi yang telah ditentukan → dibalik ke rak konveyor berlawanan
Lembaran kedua mencapai posisi yang telah ditentukan → perangkat pendorong memindahkannya ke atas lembaran pertama, menyelesaikan penyambungan

Stasiun pengelasan pra-titik kepala ganda
Dua set perangkat tekanan pengelasan titik
Daya: 60 KVA
Setelah pembalikan & perakitan, mesin pengelasan pra-titik menyelaraskan & memperbaiki benda kerja untuk pengelasan multi-titik

Stasiun pengelasan multi-titik gantry
12 set perangkat tekanan pengelasan titik
Kepala pengelasan kepala ganda, 6 titik/baris
Catu daya AC: 12 set
Daya: 12 * 50 KVA Pengelasan baris ganda untuk efisiensi yang lebih baik

Stasiun pengelasan sambungan sisi ganda
2 set mesin pengelasan sambungan, diatur secara simetris
4 set kepala tekanan pengelasan sambungan
2 set catu daya pengelasan frekuensi variabel
Daya: 2 * 160 KVA
Tekanan maksimum: 12.000 N
Mekanisme transmisi diferensial
Kecepatan pengelasan sambungan: 0-2,8 m/menit

Stasiun pemotongan dan perataan gulungan
Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme perataan, sistem kontrol elektronik, sistem pneumatik, dll.
Pemotong gulungan memotong kedua sisi; cakram pemotong terbuat dari baja perkakas paduan (tahan benturan, tahan aus, umur panjang)
Kecepatan pemotongan gulungan: 2-6 m/menit
Daya penggerak: 4 kW

Stasiun peninju ujung
Terdiri dari alas, mekanisme pengangkat, rangka peninju, cetakan peninju, silinder peninju, silinder pengangkat, dan stasiun hidrolik
Digunakan untuk memotong ujung yang longgar untuk memastikan keselarasan dan konsistensi tepi
Cetakan peninju dengan tepi miring untuk mengurangi gaya peninju
Tekanan mesin peninju: 160 T

Stasiun pengelasan argon arc ujung
2 set peralatan, diatur secara simetris
1 set untuk mengelas ujung depan, 1 set untuk mengelas ujung belakang benda kerja
4 set catu daya pengelasan argon arc Panasonic
Rentang arus: 5-315 A
Kecepatan pengelasan: 300-600 mm/menit

Stasiun paletisasi
Jumlah penyimpanan per rak paletisasi: 40 pcs
Jarak palet: 45 mm
Metode penjepitan: Penjepit silinder menjepit material, gripper berputar 90° untuk ditempatkan di rak
Metode kerja troli material: Gerakan langkah servo, bergerak ke posisi berikutnya setelah menempatkan 1 buah, penggantian troli manual saat rak penuh

Mesin peninju pipa header

Mesin Peninju Header secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada pipa (maksimum 40 panel). Pipa dipotong dengan 2 slot persegi panjang berbentuk khusus per panel. Dukungan internal mencegah deformasi selama peninju. Waktu siklus per peninju: ~6 detik.

Perangkat Perakitan
Perangkat Perakitan Horizontal membantu dalam merakit panel radiator ke pipa header. Panel ditempatkan di rak perangkat di Mesin Penumpuk Otomatis dan kemudian ke dalam perangkat. Satu ujung disesuaikan secara manual untuk panjang, sementara ujung lainnya menggunakan mesin press hidrolik untuk menahan dan memposisikan untuk pengelasan titik.

Meja pengelasan flensa
Perangkat pemasangan flensa bertenaga dirancang untuk menyelaraskan flensa pemasangan secara akurat pada garis tengah radiator. Dengan penyesuaian bertenaga untuk panjang panel dan kedalaman perakitan, ini memungkinkan konfigurasi ulang yang cepat untuk perubahan produksi. Pemosisian motor servo memastikan perakitan yang presisi.

Meja balik untuk perakitan pengelasan
Perangkat balik bertenaga dirancang untuk membalik elemen radiator untuk perakitan radiator, setelah mengelas pipa header dari satu sisi, kemudian membalik radiator untuk mengelas sisi lain.

Informasi Lainnya

Detail Produk

Layanan Teknis

Lini Produksi Sirip Radiator Trafo Kuda Trintfar memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.

Diagram Tata Letak Lini Produksi Sirip Radiator Trafo Sepenuhnya Otomatis

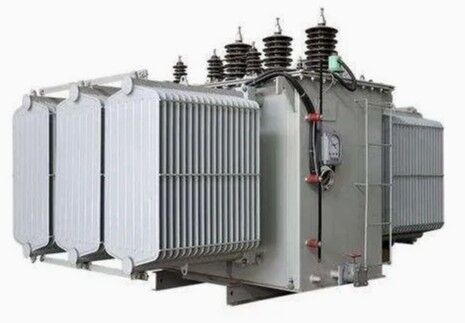

Hasil Produksi

Patuhi sentrisitas pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, komisioning, pelatihan, dan pemeliharaan.

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan solusi proses produksi dan layanan konsultasi teknis peralatan kepada pelanggan.

Instalasi dan komisioning: Sesuai kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk pengguna dalam waktu yang ditentukan, dan mengirimkan insinyur layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang instalasi dan komisioning dasar, insinyur layanan teknis akan memasang dan men-debug mesin untuk digunakan pengguna, memastikan bahwa lingkungan lokasi instalasi dan komisioning rapi, bersih, dan teratur.

Pelatihan Purna Jual: Perusahaan menawarkan pelatihan teknis gratis (minimal 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:

-Penggunaan perangkat lunak kontrol
-Prosedur daya hidup/mati
-Pengaturan parameter panel dan perangkat lunak
-Pembersihan dan pemeliharaan mesin dasar
-Penanganan kegagalan perangkat keras umum
-Tindakan pencegahan operasional

Pemeliharaan Peralatan

-Garansi satu tahun setelah penerimaan akhir;
-Waktu respons layanan pelanggan adalah dalam waktu 24 jam;
-Perbaikan berbayar disediakan setelah masa garansi.

Tidak	Nama	Model	Jumlah	Unit
1	Mesin pembuka gulungan otomatis	FJJ-0-0	1	Set
2	Mesin pembentukan gulungan pemotong	CXJ-0-0	1	Set
3	Mesin pembalik dan perakit	FZJ-0-0	1	Set
4	Mesin pengelasan pra-titik kepala ganda	DN60-2C	1	Unit
5	Mesin pengelasan titik gantry 12 kepala	LM-12C	1	Unit
6	Mesin pengelasan sambungan sisi ganda	2*FVM160-2C	1	Unit
7	Mesin penggulungan dan perataan	JPJ-0-0	1	Unit
8	Mesin peninju ujung	CQJ-0-0	1	Unit
9	Mesin pengelasan argon arc ujung	YHH-4C	2	Unit
10	Mesin penumpuk produk jadi	MDJ-0-0	1	Unit
11	Rak konveyor	SSJ-0-0	10	Unit

Daftar Sistem Kontrol

Pneumatik	Airtac
Kontrol	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan Linier & Aktuator	THK
Hidrolik	Yuci
Listrik	Siemens
