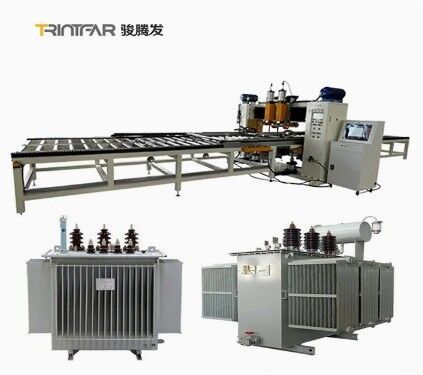

Jalur produksi transformator daya otomatis penuh, manufaktur industri, termasuk jalur produksi otomatis penuh seperti mesin press panas, mesin las sambungan, dan robot paletisasi

Gambar besar : Jalur produksi transformator daya otomatis penuh, manufaktur industri, termasuk jalur produksi otomatis penuh seperti mesin press panas, mesin las sambungan, dan robot paletisasi

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	KOTAK KAYU
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

Jalur produksi transformator daya otomatis penuh, manufaktur industri, termasuk jalur produksi otomatis penuh seperti mesin press panas, mesin las sambungan, dan robot paletisasi

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Alur

Alur:Pembukaan gulungan→pembentukan gulungan→ mesin press hidrolik→ membalik → pengelasan multi-titik→ pengelasan sambungan samping → pengelasan kepala → pemotongan samping → pemotongan kepala → produk akhir → mesin penumpuk panel otomatis

Peralatan utama

Stasiun pembentukan gulungan
Kecepatan gulungan: 6-14 m/menit
Tekanan yang dapat disesuaikan Ujung punch: mesin press hidrolik 315 ton
Encoder putar & penggerak servo untuk akurasi panjang/ukuran sirip
Mekanisme perataan memastikan kerataan satu bagian
Bahan yang digulung ditempatkan di rak bongkar muat 5 ton melalui troli pemuatan & digulung menjadi lembaran
Lubang penyangga opsional sesuai permintaan pelanggan

Stasiun pembalik dan penyambungan
Kecepatan konveyor: 5-15 m/menit
180° pembalikan sirip radiator
Perangkat pembalik: rak putar, rak pembalik, sistem transmisi, perangkat pembalik, perangkat pendorong, dll.
Lembaran pertama mencapai posisi yang telah ditentukan → dibalik ke rak konveyor berlawanan
Lembaran kedua mencapai posisi yang telah ditentukan → perangkat pendorong memindahkannya ke lembaran pertama, menyelesaikan penyambungan

Stasiun pengelasan pra-titik kepala ganda
Dua set perangkat tekanan pengelasan titik
Daya: 60 KVA
Setelah dibalik & dirakit, mesin pengelasan pra-titik menyelaraskan & memperbaiki benda kerja untuk pengelasan multi-titik

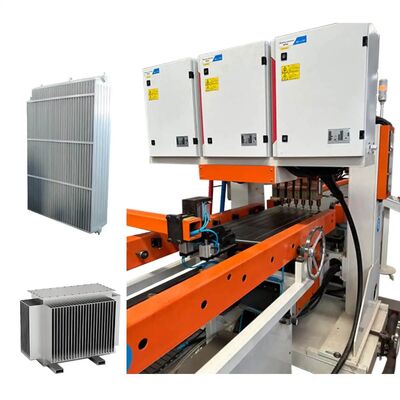

Stasiun pengelasan multi-titik gantry
12 set perangkat tekanan pengelasan titik
Kepala pengelasan kepala ganda, 6 titik/baris
Catu daya AC: 12 set
Daya: 12 * 50 KVA Pengelasan baris ganda untuk efisiensi yang lebih baik

Stasiun pengelasan sambungan sisi ganda
2 set mesin pengelasan sambungan, diatur secara simetris
4 set kepala tekanan pengelasan sambungan
2 set catu daya pengelasan frekuensi variabel
Daya: 2 * 160 KVA
Tekanan Maks: 12.000 N
Mekanisme transmisi diferensial
Kecepatan pengelasan sambungan: 0-2,8 m/menit

Stasiun pemotongan dan perataan gulungan
Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotongan, mekanisme penghancur tepi, mekanisme perataan, sistem kontrol elektronik, sistem pneumatik, dll.
Pemotong gulungan memotong kedua sisi; cakram pemotong terbuat dari baja perkakas paduan (tahan benturan, tahan aus, umur panjang)
Kecepatan pemotongan gulungan: 2-6 m/menit
Daya penggerak: 4 kW

Stasiun punching ujung
Terdiri dari alas, mekanisme pengangkat, rangka punching, cetakan punching, silinder punching, silinder pengangkat, dan stasiun hidrolik
Digunakan untuk memotong ujung yang longgar untuk memastikan keselarasan dan konsistensi tepi
Cetakan punching dengan tepi miring untuk mengurangi gaya punching
Tekanan mesin punching: 160 T

Stasiun pengelasan busur argon ujung
2 set peralatan, diatur secara simetris
1 set untuk mengelas ujung depan, 1 set untuk mengelas ujung belakang benda kerja
4 set catu daya pengelasan busur argon Panasonic
Rentang arus: 5-315 A
Kecepatan pengelasan: 300-600 mm/menit

Stasiun paletisasi
Jumlah penyimpanan per rak paletisasi: 40 pcs
Jarak palet: 45 mm
Metode menggenggam: Penjepit silinder mengambil material, penjepit berputar 90° untuk diletakkan di rak
Metode kerja troli material: Gerakan langkah servo, bergerak ke posisi berikutnya setelah meletakkan 1 buah, penggantian troli manual saat rak penuh

Mesin punching pipa header

Mesin Punch Header secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada pipa (maksimal 40 panel). Pipa dipotong dengan 2 slot persegi panjang berbentuk khusus per panel. Penyangga internal mencegah deformasi selama punching. Waktu siklus per punch: ~6 detik.

Perangkat Perakitan
Perangkat Perakitan Horizontal membantu dalam merakit panel radiator ke pipa header. Panel ditempatkan di rak perangkat di Mesin Penumpuk Otomatis dan kemudian ke dalam perangkat. Satu ujung disesuaikan secara manual untuk panjangnya, sementara ujung lainnya menggunakan mesin press hidrolik untuk menahan dan memposisikan untuk pengelasan titik.

Meja pengelasan flensa
Perangkat pemasangan flensa bertenaga dirancang untuk menyelaraskan flensa pemasangan secara akurat pada garis tengah radiator. Dengan penyesuaian bertenaga untuk panjang panel dan kedalaman perakitan, ini memungkinkan konfigurasi ulang yang cepat untuk perubahan produksi. Pemosisian motor servo memastikan perakitan yang presisi.

Meja putar untuk perakitan pengelasan
Perangkat putar bertenaga dirancang untuk membalik elemen radiator untuk perakitan radiator, setelah mengelas pipa header dari satu sisi, kemudian membalik radiator untuk mengelas sisi lain.

Informasi lainnya

Detail Produk

Layanan Teknis

Lini Produksi Sirip Radiator Trafo Trintfar Horse memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.

Tata Letak Diagram Lini Produksi Sirip Radiator Trafo Otomatis Penuh

Hasil Produksi

Patuhi sentrisitas pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, komisioning, pelatihan, dan pemeliharaan.

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan berbagai solusi proses produksi dan layanan konsultasi teknis peralatan kepada pelanggan.

Instalasi dan komisioning: Sesuai kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk pengguna dalam waktu yang ditentukan, dan mengirimkan insinyur layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang instalasi dan komisioning dasar, insinyur layanan teknis akan memasang dan men-debug mesin untuk digunakan pengguna, memastikan bahwa lingkungan lokasi instalasi dan komisioning rapi, bersih, dan teratur.

Pelatihan Purna Jual: Perusahaan menawarkan pelatihan teknis gratis (minimal 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:

-Penggunaan perangkat lunak kontrol
-Prosedur daya hidup/mati
-Pengaturan parameter panel dan perangkat lunak
-Pembersihan dan pemeliharaan mesin dasar
-Penanganan kegagalan perangkat keras umum
-Tindakan pencegahan operasional

Pemeliharaan peralatan

-Garansi satu tahun setelah penerimaan akhir;
-Waktu respons layanan pelanggan adalah dalam waktu 24 jam;
-Perbaikan berbayar disediakan setelah masa garansi.

Tidak	Nama	Model	Jumlah	Unit
1	Mesin pembuka gulungan otomatis	FJJ-0-0	1	Set
2	Mesin pembentuk gulungan pemotong	CXJ-0-0	1	Set
3	Mesin pembalik dan perakit	FZJ-0-0	1	Set
4	Mesin pengelasan pra-titik kepala ganda	DN60-2C	1	Unit
5	Mesin pengelasan titik 12 kepala gantry	LM-12C	1	Unit
6	Mesin pengelasan sambungan sisi ganda	2*FVM160-2C	1	Unit
7	Mesin penggulungan dan perataan	JPJ-0-0	1	Unit
8	Mesin punching ujung	CQJ-0-0	1	Unit
9	Mesin pengelasan busur argon ujung	YHH-4C	2	Unit
10	Mesin penumpuk produk jadi	MDJ-0-0	1	Unit
11	Rak konveyor	SSJ-0-0	10	Unit

Daftar sistem kontrol

Pneumatik	Airtac
Kontrol	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan Linier & Aktuator	THK
Hidrolik	Yuci
Listrik	Siemens
