Pabrik Trintfar Jual Langsung High-Speed Welding Radiator Welding Produksi Lini / Lini Produksi Las Penuh Otomatis untuk Power Transformers

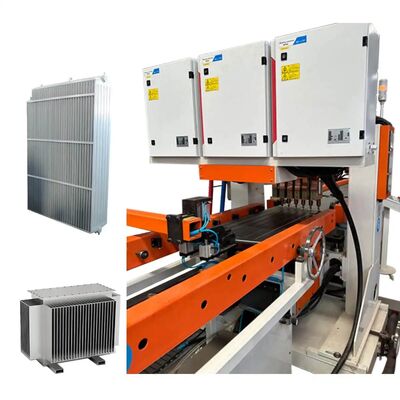

Gambar besar : Pabrik Trintfar Jual Langsung High-Speed Welding Radiator Welding Produksi Lini / Lini Produksi Las Penuh Otomatis untuk Power Transformers

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	KOTAK KAYU
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

Pabrik Trintfar Jual Langsung High-Speed Welding Radiator Welding Produksi Lini / Lini Produksi Las Penuh Otomatis untuk Power Transformers

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Alur kerja

Aliran kerja:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automated panel stacking machine

Peralatan utama

Stasiun rolling forming
Kecepatan bergulir: 6-14 m/menit
Tekanan yang dapat disesuaikan Pencet akhir: pencet hidrolik 315 ton
Encoder putar & servo drive untuk akurasi panjang / ukuran sirip
Mekanisme perataan memastikan datarnya potongan tunggal
Bahan yang tidak digulung yang ditempatkan pada rak pengunggahan 5 ton melalui gerobak pemuatan & digulung menjadi lembaran
lubang penyangga opsional per permintaan pelanggan

Stasiun membalik dan bergabung
Kecepatan pengangkutan: 5-15 m/menit
180° membalikkan sirip radiator
Perangkat membalik: rak berputar, rak membalik, sistem transmisi, perangkat membalik, perangkat mendorong, dll.
Lembar pertama mencapai posisi preset → diputar ke rak pengangkut berlawanan
Lembar kedua mencapai posisi yang telah ditetapkan → perangkat mendorong memindahkannya ke lembaran pertama, menyelesaikan penggabungan

Stasiun pengelasan pre-spot dengan kepala ganda
Dua set perangkat tekanan pengelasan titik
Daya: 60 KVA
Setelah membalik & perakitan, pre-spot mesin las menyelaraskan & memperbaiki workpieces untuk multi-spot las

Stasiun pengelasan multi-spot gantry
12 set perangkat tekanan pengelasan titik
Kepala pengelasan kepala ganda, 6 poin/baris
Sumber daya AC: 12 set
Kekuatan: 12 * 50 KVA Pengelasan baris ganda untuk peningkatan efisiensi

Stasiun pengelasan jahitan sisi ganda
2 set mesin las jahitan, disusun secara simetris
4 set kepala tekanan pengelasan jahitan
2 set catu daya pengelasan frekuensi variabel
Daya: 2 * 160 KVA
Tekanan maksimum: 12.000 N
Mekanisme transmisi diferensial
Kecepatan pengelasan jahitan: 0-2,8 m/min

Stasiun penggunting dan penyeimbang
Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme penyeimbang, sistem kontrol elektronik, sistem pneumatik, dll.
Rolling shear disc memotong kedua sisi; cutter disc terbuat dari baja paduan alat (tahan benturan, tahan haus, umur panjang)
Kecepatan penggunting rolling: 2-6 m/min
Daya penggerak: 4 kW

Stasiun penumbukan ujung
Terdiri dari dasar, mekanisme angkat, rangka tusuk, die tusuk, silinder tusuk, silinder angkat, dan stasiun hidrolik
Digunakan untuk memotong ujung longgar untuk memastikan keselarasan tepi dan konsistensi
Memukul mati dengan tepi miring untuk mengurangi kekuatan pemukul
Tekanan mesin perforasi: 160 T

Stasiun pengelasan busur argon ujung
2 set peralatan, diatur secara simetris
1 set untuk pengelasan ujung depan, 1 set untuk pengelasan ujung belakang benda kerja
4 set Panasonic argon arc welding power supply
Rentang arus: 5-315 A
Kecepatan pengelasan: 300-600 mm/menit

Stasiun palletisasi
Jumlah penyimpanan per rak paletisasi: 40 pcs
Jarak pallet: 45 mm
Metode penangkapan: Bahan penjepit silinder, pegangan berputar 90° untuk ditempatkan di rak
Metode kerja keranjang bahan: Gerakan servo step, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian keranjang manual ketika rak penuh

Mesin pemukul pipa header

Header Punch Machine secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada sebuah pipa (max 40 panel).Dukungan internal mencegah deformasi selama tusukanWaktu siklus per pukulan: ~ 6 detik.

Perlengkapan perakitan
Fiksure Perhimpunan Horizontal membantu dalam perakitan panel radiator ke pipa header. Panel ditempatkan di perlengkapan rak di mesin tumpukan otomatis dan kemudian ke dalam perlengkapan.Satu ujung diatur secara manual untuk panjang, sementara ujung lainnya menggunakan mesin pencet hidrolik untuk memegang dan posisi untuk pengelasan tack.

Meja pengelasan flange
Perlengkapan pemasangan flange bertenaga dirancang untuk secara akurat menyelaraskan flange pemasangan pada garis tengah radiator.memungkinkan konfigurasi ulang cepat untuk perubahan produksiPosisi servo motor memastikan perakitan yang tepat.

Putar meja untuk perakitan las
Perlengkapan putaran bertenaga dirancang untuk memutar elemen radiator untuk perakitan radiator, setelah pengelasan pipa header dari satu sisi, kemudian memutar radiator untuk pengelasan sisi lain.

Informasi lainnya

Rincian produk

Layanan Teknis

Jalur produksi Trintfar Horse Transformer Radiator Fin memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.

Transformer sepenuhnya otomatis Radiator Fin Produksi LineLayout Diagram

Hasil Produksi

Ikuti sentrisasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, persiyapan, pelatihan, dan pemeliharaan.

Layanan pra-penjualan:Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

Pemasangan dan pengoperasian:Menurut kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk oleh pengguna dalam waktu yang ditentukan,dan mengirim insinyur layanan teknis untuk menginstalnya di lokasi. Ketika pengguna memiliki instalasi dasar dan komisi suku cadang, insinyur layanan teknis akan memasang dan debug mesin untuk pengguna untuk digunakan,memastikan bahwa lingkungan lokasi instalasi dan pengoperasian bersih, bersih dan teratur.

Pelatihan Pasca Penjualan: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di situs pembeli atau pusat pelatihan penjual.

- Mengontrol penggunaan perangkat lunak
- Prosedur on/off
- Panel dan perangkat lunak pengaturan parameter
-Pembersihan dan pemeliharaan mesin dasar
- Mengatasi kegagalan perangkat keras yang umum
-Perawatan operasi

Pemeliharaan peralatan

- Garansi satu tahun setelah penerimaan akhir;
- Waktu respons layanan pelanggan adalah dalam 24 jam;
- Perbaikan berbayar disediakan setelah masa garansi.

Tidak.	Nama	Model	Qty	Satuan
1	Mesin unwinding otomatis	FJJ-0-0	1	Set
2	Mesin pengiris penggulung rolling	CXJ-0-0	1	Set
3	Mesin putar dan perakitan	FZJ-0-0	1	Set
4	Mesin pengelasan pre-spot dengan kepala ganda	DN60-2C	1	Satuan
5	Mesin pengelasan titik 12 kepala gantry	LM-12C	1	Satuan
6	Mesin pengelasan jahitan sisi ganda	2*FVM160-2C	1	Satuan
7	Mesin rolling dan leveling	JPJ-0-0	1	Satuan
8	Mesin penumbuk ujung	CQJ-0-0	1	Satuan
9	Mesin pengelasan busur argon ujung	YHH-4C	2	Satuan
10	Mesin menumpuk produk jadi	MDJ-0-0	1	Satuan
11	Rak konveyor	SSJ-0-0	10	Satuan

Sistem kontrol Daftar

Pneumatik	Serangan udara.
Pengendalian	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan linier & Aktuator	THK
Hidraulik	Yuci
Listrik	Siemens
