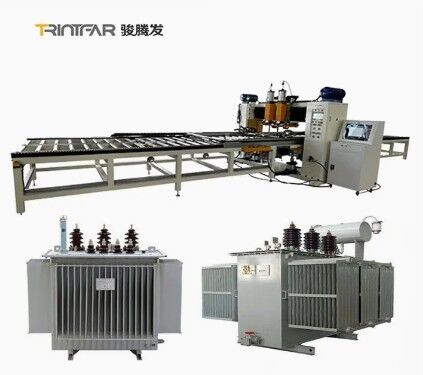

Jalur produksi radiator transformer daya terlaris

Gambar besar : Jalur produksi radiator transformer daya terlaris

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	Kotak Kayu
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

Jalur produksi radiator transformer daya terlaris

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Alur Kerja

Alur kerja:Decoiling→pembentukan rol→tekanan hidrolik→balik →pengelasan titik ganda→pengelasan jahitan samping →pengelasan kepala →pemotongan samping →pemotongan kepala →produk akhir →mesin penumpuk panel otomatis

Peralatan utama

Stasiun pembentukan rol
Kecepatan penggulungan: 6-14 m/menit
Tekanan yang dapat disesuaikan Pukulan Akhir: Tekanan hidrolik 315-ton
Encoder putar & penggerak servo untuk akurasi panjang/ukuran sirip
Mekanisme perataan memastikan kerataan satu bagian
Material yang tidak digulung ditempatkan pada rak pembongkaran 5-ton melalui troli pemuatan & digulung menjadi lembaran
Lubang penyangga opsional sesuai permintaan pelanggan

Stasiun pembalikan dan penyambungan
Kecepatan pengangkutan: 5-15 m/menit
Pembalikan 180° sirip radiator
Perangkat pembalik: rak putar, rak pembalik, sistem transmisi, perangkat pembalik, perangkat pendorong, dll.
Lembaran pertama mencapai posisi yang telah ditetapkan → dibalik ke rak pengangkutan yang berlawanan
Lembaran kedua mencapai posisi yang telah ditetapkan → perangkat pendorong memindahkannya ke lembaran pertama, menyelesaikan penyambungan

Stasiun pengelasan pra-titik ganda
Dua set perangkat tekanan pengelasan titik
Daya: 60 KVA
Setelah pembalikan & perakitan, mesin pengelasan pra-titik menyelaraskan & memperbaiki benda kerja untuk pengelasan multi-titik

Stasiun pengelasan multi-titik gantry
12 set perangkat tekanan pengelasan titik
Kepala pengelasan ganda, 6 titik/baris
Catu daya AC: 12 set
Daya: 12 * 50 KVA Pengelasan baris ganda untuk meningkatkan efisiensi

Stasiun pengelasan jahitan dua sisi
2 set mesin pengelasan jahitan, diatur secara simetris
4 set kepala tekanan pengelasan jahitan
2 set catu daya pengelasan frekuensi variabel
Daya: 2 * 160 KVA
Tekanan maks: 12.000 N
Mekanisme transmisi diferensial
Kecepatan pengelasan jahitan: 0-2.8 m/menit

Stasiun pemotongan dan perataan rol
Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotongan, mekanisme penghancuran tepi, mekanisme perataan, sistem kontrol elektronik, sistem pneumatik, dll.
Disk geser rol memotong kedua sisi; disk pemotong terbuat dari baja perkakas paduan (tahan benturan, tahan aus, umur panjang)
Kecepatan geser rol: 2-6 m/menit
Daya penggerak: 4 kW

Stasiun peninju akhir
Terdiri dari dasar, mekanisme pengangkatan, rangka peninju, die peninju, silinder peninju, silinder pengangkat, dan stasiun hidrolik
Digunakan untuk memotong ujung yang lepas untuk memastikan penyelarasan dan konsistensi tepi
Die peninju dengan tepi miring untuk mengurangi gaya peninju
Tekanan mesin peninju: 160 T

Stasiun pengelasan busur argon akhir
2 set peralatan, diatur secara simetris
1 set untuk mengelas ujung depan, 1 set untuk mengelas ujung belakang benda kerja
4 set catu daya pengelasan busur argon Panasonic
Rentang arus: 5-315 A
Kecepatan pengelasan: 300-600 mm/menit

Stasiun paletisasi
Jumlah penyimpanan per rak paletisasi: 40 pcs
Jarak palet: 45 mm
Metode pengambilan: Penjepit silinder menjepit material, penjepit berputar 90° untuk ditempatkan di rak
Metode kerja kereta material: Gerakan stepping servo, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian kereta manual saat rak penuh

Mesin peninju pipa header

Mesin Pukulan Header secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada pipa (maks 40 panel). Pipa dipotong dengan 2 slot persegi panjang khusus per panel. Penyangga internal mencegah deformasi selama peninju. Waktu siklus per pukulan: ~6 detik.

Fixture Perakitan
Fixture Perakitan Horizontal membantu dalam merakit panel radiator ke pipa header. Panel ditempatkan dalam fixture rak di Mesin Penumpuk Otomatis dan kemudian ke dalam fixture. Satu ujung disesuaikan secara manual untuk panjang, sementara ujung lainnya menggunakan tekanan hidrolik untuk menahan dan memposisikan untuk pengelasan tack.

Meja pengelasan flens
Fixture dudukan flens bertenaga dirancang untuk menyelaraskan flens pemasangan secara akurat pada garis tengah radiator. Dengan penyesuaian bertenaga untuk panjang panel dan kedalaman perakitan, memungkinkan konfigurasi ulang cepat untuk perubahan produksi. Penentuan posisi motor servo memastikan perakitan yang presisi.

Meja balik untuk perakitan pengelasan
Fixture balik bertenaga dirancang untuk membalik elemen radiator untuk perakitan radiator, setelah mengelas pipa header dari satu sisi, kemudian membalik radiator untuk mengelas sisi lain.

Informasi lainnya

Detail Produk

Layanan Teknis

Lini Produksi Sirip Radiator Transformator Kuda Trintfar memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.

Diagram Tata Letak Lini Produksi Sirip Radiator Transformator Sepenuhnya Otomatis

Hasil Produksi

Patuhi orientasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti pemasangan, commissioning, pelatihan, dan pemeliharaan.

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

Pemasangan dan commissioning: Sesuai dengan kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi pemasangan yang ditunjuk oleh pengguna dalam waktu yang ditentukan, dan mengirimkan teknisi layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang pemasangan dan commissioning dasar, teknisi layanan teknis akan memasang dan men-debug mesin agar pengguna dapat menggunakannya, memastikan bahwa lingkungan pemasangan dan commissioning di lokasi rapi, bersih, dan teratur.

Pelatihan purna jual: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:

-Penggunaan perangkat lunak kontrol
-Prosedur menyalakan/mematikan
-Pengaturan parameter panel dan perangkat lunak
-Pembersihan dan pemeliharaan mesin dasar
-Penanganan kegagalan perangkat keras umum
-Tindakan pencegahan operasional

Pemeliharaan peralatan

-Garansi satu tahun setelah penerimaan akhir;
-Waktu respons layanan pelanggan dalam waktu 24 jam;
-Perbaikan berbayar disediakan setelah masa garansi.

Tidak	Nama	Model	Jumlah	Unit
1	Mesin pembuka gulungan otomatis	FJJ-0-0	1	Set
2	Mesin geser pembentuk rol	CXJ-0-0	1	Set
3	Mesin pembalik dan perakitan	FZJ-0-0	1	Set
4	Mesin pengelasan pra-titik ganda	DN60-2C	1	Unit
5	Mesin pengelasan titik 12 kepala gantry	LM-12C	1	Unit
6	Mesin pengelasan jahitan dua sisi	2*FVM160-2C	1	Unit
7	Mesin penggulungan dan perataan	JPJ-0-0	1	Unit
8	Mesin peninju akhir	CQJ-0-0	1	Unit
9	Mesin pengelasan busur argon akhir	YHH-4C	2	Unit
10	Mesin penumpuk produk jadi	MDJ-0-0	1	Unit
11	Rak konveyor	SSJ-0-0	10	Unit

Daftar sistem kontrol

Pneumatik	Airtac
Kontrol	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan & aktuator linier	THK
Hidrolik	Yuci
Listrik	Siemens
