Jalur Produksi Radiator Panel Baja Otomatis

Gambar besar : Jalur Produksi Radiator Panel Baja Otomatis

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	Kotak Kayu
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

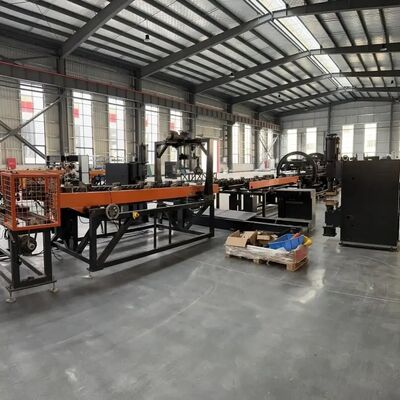

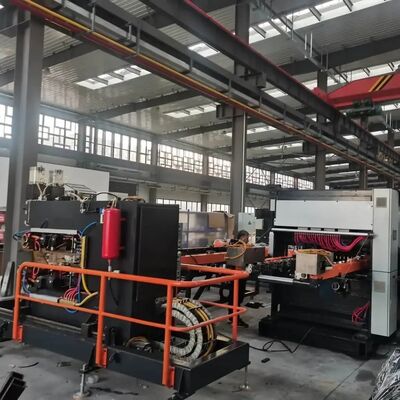

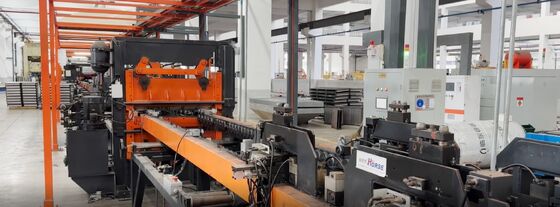

Jalur Produksi Radiator Panel Baja Otomatis

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Deskripsi Produk

Aliran Kerja

Aliran kerja:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Peralatan utama

Mesin pengisian truss panel

Pemuatan manual bahan ditumpuk ke mobil platform makan menggunakan mobil boom, dengan dua posisi penempatan bahan di setiap sisi.
Truss gripper secara otomatis mengambil bahan dari kedua sisi mobil plat dan menempatkan mereka pada jalur pengangkut.
Mekanisme penempatan penjepit pusat menyelaraskan panel pada conveyor.
Mekanisme servo-driven memindahkan papan ke mesin pre-spot welding untuk pengelasan titik di kedua sisi.

Mesin pengisian dan penekanan saluran air

Cincin saluran air menggunakan pemasangan piring bergetar dengan sistem jalur ganda.
Dua kepala penekan di setiap sisi menekan cincin saluran air di sisi depan dan belakang.
Transmisi bahan menggunakan pemasangan roller bertenaga.

Mesin putar dan perakitan

Cepat dan tepat membalik.
Rantai berkualitas tinggi untuk transmisi; 400W pengurangan motor sebagai drive.
Motor pengurangan gigi dengan sensor untuk penentuan posisi berputar yang tepat.
Kontrol otomatis, tidak ada intervensi manual.
Terdiri dari tubuh berputar, perangkat pemuatan, konsol listrik, sistem operasi, dan pagar keselamatan.dan transfer material yang efisien antara operasi.

Mesin pengelasan panel pre-spot

Panel secara otomatis mengalir ke posisi penghentian las pada rak konveyor, dan tukang las di kedua sisi memulai pre-spot welding.Menggunakan 1 set AC DN75 catu daya.

Mesin pengelasan multi-spot panel gantry

3 gantry multi-spot mesin las untuk pengelasan. Setiap unit memiliki 18 set sendi pengelasan silinder. sumber daya pengelasan AC untuk pengelasan satu baris sendi pengelasan pada suatu waktu.Servo linkage kecepatan tinggi stepper memberi makan pegangan ke depan untuk memasok pelat saluran air.

Mesin pengelasan pre-spot lembaran konveksi

Lembar konveksi dimuat secara manual ke dalam panduan alat online.Bahan yang didorong secara manual ke baris pertama posisi yang telah ditentukan untuk pengelasanPeralatan secara otomatis bergeser untuk titik pengelasan yang tersisa.

Mesin pengelasan multi-spot gantry lembaran konveksi

Jalur yang sudah diatur sebelumnya:Lembar konveksi mengikuti jalur yang ditetapkan sebelumnya ke panduan alat.
Pengelasan Gantry Ganda:2 gantry multi-spot pengelasan.
Pneumatic joints:16 set per unit.
Sumber Daya AC:AC & sisi tunggal untuk pengelasan baris.
Servo Stepper:Servo stepper kecepatan tinggi memberi makan pegangan untuk pelat saluran air.

Conveyor transfer garis berbentuk U

Menggunakan rak conveyor roller untuk mentransfer bahan dalam tata letak berbentuk U.
Efisiensi ruang: Bentuk U menghemat ruang, mengoptimalkan proses.
Mudah dioperasikan:Jarak pekerja yang lebih kecil, nyaman, mengurangi intensitas.

Mesin pengelasan jahitan sisi panjang dengan kepala ganda

Pengelasan Simultan:Las kedua sisi panjang sekaligus.
Sumber Daya:300KVA AC frekuensi menengah untuk las jangka panjang yang stabil.

Gantry mesin pengelasan lilitan sisi pendek ganda-kepala 2 Set

Gunakan sumber daya las AC frekuensi menengah untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.

Mesin pembersih dan pemotong dua sisi

Bersihkan dan trim produk las sisi panjang.

Mesin penggunting

Proses pemotongan:Melakukan pemotongan pada bahan yang dibutuhkan.
Bahan pemotong:Pisau baja putih.
Metode pemotongan:Gunting memotong.

Mesin pemotong busur empat sudut

Bentuk Sudut:Potong sudut tajam untuk membentuk tepi bulat.
Bahan pemotong:Baja putih.
Metode pemotongan:Penonjolan hidraulik.

Mesin pengelasan otomatis tiga arah dengan kepala ganda

Kekuatan las:Sumber daya frekuensi menengah MD80.
Aliran bahan:Saluran dua sisi untuk berlabuh dan berputar.Metode Pengiriman:Plat rantai untuk transportasi bahan di tiga arah.Pengisian otomatis:Gripper dan pengelasan posisi untuk operasi yang tepat.

Mesin pengelasan otomatis dengan kait pendukung

Kekuatan las:Sumber daya frekuensi menengah MD40.
Metode pemakanan:Clip-tipe stacking untuk bahan makan.
Pemuatan:Pegangan pneumatik memuat bahan ke posisi pengelasan.

Mesin deteksi kedap udara tekanan otomatis

Tekanan uji:10 bar.
Metode pengujian:Tes tekanan otomatis di tangki air.

Informasi lainnya

Rincian produk

Layanan Teknis

Steel Panel Radiator Production Line Bentuk U Layout Return Diagram

Ikuti sentrisasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, persiyapan, pelatihan, dan pemeliharaan.

Layanan pra-penjualan:Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

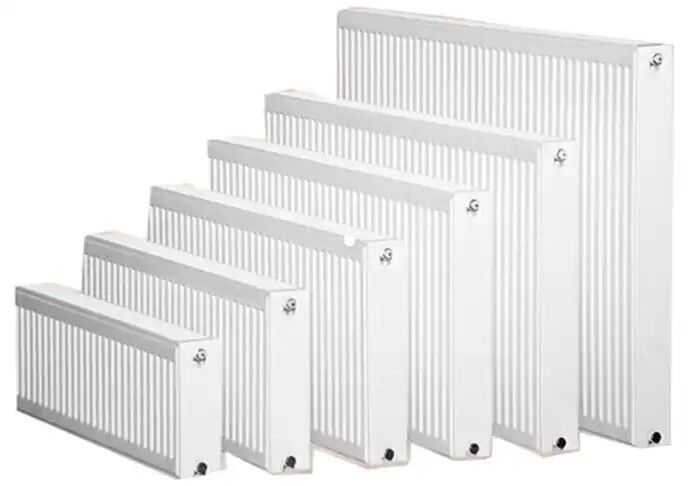

Hasil Produksi

Pemasangan dan pengoperasian:Menurut kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk oleh pengguna dalam waktu yang ditentukan,dan mengirim insinyur layanan teknis untuk menginstalnya di lokasi. Ketika pengguna memiliki instalasi dasar dan komisi suku cadang, insinyur layanan teknis akan memasang dan debug mesin untuk pengguna untuk menggunakan,memastikan bahwa lingkungan lokasi instalasi dan pengoperasian bersih, bersih dan teratur.

Pelatihan Pasca Penjualan:Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di situs pembeli atau pusat pelatihan penjual.
- Mengontrol penggunaan perangkat lunak - Prosedur on / off
- Panel dan perangkat lunak pengaturan parameter
-Pembersihan dan pemeliharaan mesin dasar
- Mengatasi kegagalan perangkat keras yang umum
-Perawatan operasi
Pemeliharaan peralatan
- Garansi satu tahun setelah penerimaan akhir;
- Waktu respons layanan pelanggan adalah dalam 24 jam;
- Perbaikan berbayar disediakan setelah masa garansi.

Tidak ada	Nama	Bahan	Catatan
1	Panel	Plat baja yang digulung dingin	1.1 mm tebal
2	Plat konveksi	Plat baja yang digulung dingin	0Ketebalan.3mm
3	Jenis antarmuka		4x G 1/2 antarmuka benang internal
4	Panjang produk		400-3000 mm
5	Lebar produk		300/400/500/600/900mm

Daftar konfigurasi peralatan

Tidak ada	Nama peralatan	Model	Jumlah	Satuan
1	Mesin pengisian truss panel	HJ-0-0	1	set
2	Mesin pengisian dan penekanan saluran air	YZJ-0-0	1	set
3	Mesin putar dan perakitan 1	FZJ-0-0	1	set
4	Mesin pengelasan panel pre-spot	DN75-2C	1	set
5	Mesin pengelasan multi-spot panel gantry	10*DN60-36C	3	set
6	Mesin pengelasan pre-spot lembaran konveksi	2*DN63-4C	1	set
7	Mesin pengelasan multi-spot gantry lembaran konveksi	4*DN63-16C	3	set
8	Conveyor transfer garis berbentuk U	ZJG-0-0	1	set
9	Mesin pengelasan jahitan sisi panjang dengan kepala ganda	2*FVM300-2C	1	set
10	Gantry mesin las dua kepala pendek sisi jahitan 1	2*FVM300-2C	1	set
11	Gantry mesin las dua kepala sisi pendek jahitan pendek 2	2*FVM300-2C	1	set
12	Mesin pembersih dan pemotong dua sisi	XBJ-0-0	1	set
13	Mesin penggunting	JCJ-0-0	1	set
14	Mesin pemotong busur empat sudut	QJJ-0-0	1	set
15	Mesin putar dan perakitan 2	FZJ-0-0	1	set
16	Mesin pengelasan otomatis tiga arah dengan kepala ganda	2*MD80-2C	1	set
17	Mesin pengelasan otomatis dengan kait pendukung	2*MD40-4C	1	set
18	Mesin deteksi kedap udara tekanan otomatis	JCJ-0-0	1	set
19	Conveyor pembuangan	SSJ-0-0	1	set

Konfigurasi Air, Listrik, dan Gas

Proyek	Parameter
Total distribusi daya	1600KVA (Kekuatan total yang sebenarnya digunakan adalah sekitar 1000KVA)
Tekanan sumber gas	0.6MPa
Tekanan sumber air	0.15MPa ~ 0.30MPa
Persyaratan sumber udara terkompresi	1000L/menit
Total aliran air	1200L/menit
Panjang*lebar peralatan sekitar.	60m*10m
