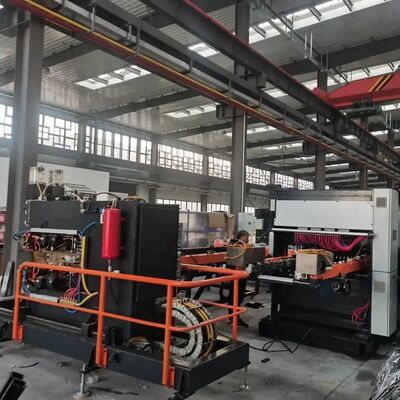

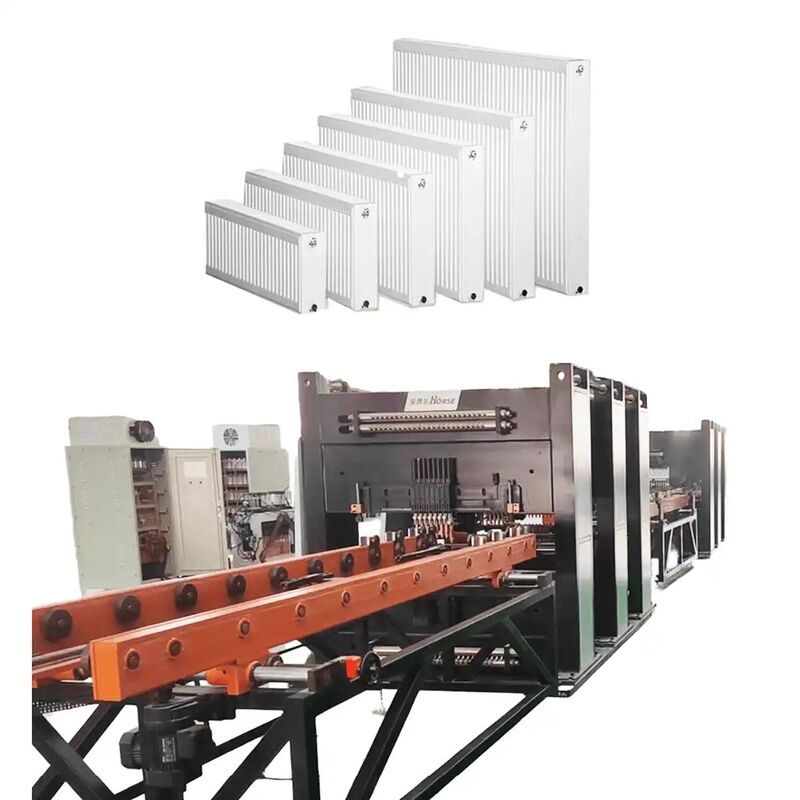

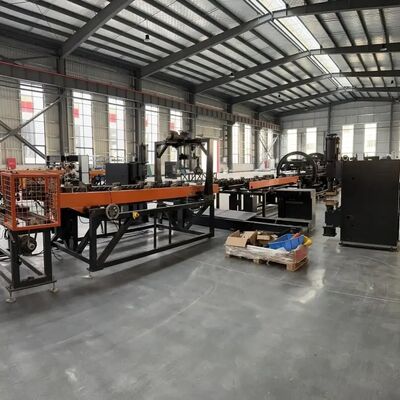

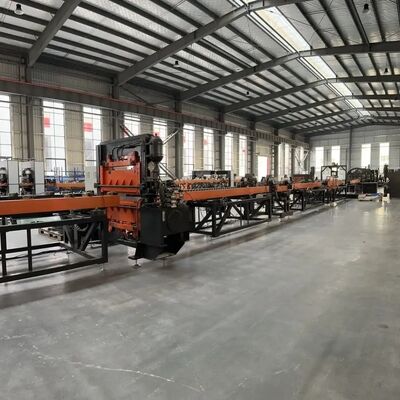

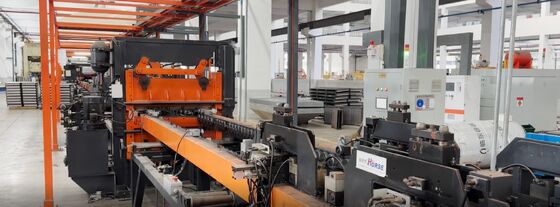

Jalur Produksi Radiator Panel Baja

Gambar besar : Jalur Produksi Radiator Panel Baja

Detail produk:

Tempat asal:	Cina
Nama merek:	TRINTFAR
Sertifikasi:	CE
Nomor model:	FVM-170KVA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	USD 10000-50000 set
Kemasan rincian:	Kotak Kayu
Waktu pengiriman:	Dalam waktu 90 hari setelah pembayaran akhir
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T
Menyediakan kemampuan:	50 per tahun

Kontak

Jalur Produksi Radiator Panel Baja

Deskripsi

Kapasitas Mesin::	120m/menit	Setelah Layanan Garansi:	Dukungan teknis video
Nilai Otomatis:	Otomatis	Kondisi:	Baru
Voltase:	220V/380V	kekuatan (w):	220-450KW
Nama:	Lini Produksi Radiator Pelat Baja Cina Efisiensi Tinggi	Komponen Inti::	PLC, Mesin, Bantalan, Gearbox, Motor, Bejana tekan, Roda Gigi,

Deskripsi Produk

Alur Kerja

Alur kerja:Mesin pemuat rangka panel → Mesin pemuat dan penekan cincin saluran air → Mesin pembalik dan perakitan 1 → Mesin pengelasan pra-titik posisi panel → Mesin pengelasan multi-titik gantry panel → Mesin pengelasan pra-titik lembaran konveksi → Mesin pengelasan multi-titik gantry lembaran konveksi → Konveyor transfer jalur berbentuk U → Mesin pengelasan jahitan kepala ganda sisi panjang → Mesin pengelasan jahitan sisi pendek kepala ganda gantry 1 → Mesin pengelasan jahitan sisi pendek kepala ganda gantry 2 → Mesin pembersihan dan pemangkasan dua sisi → Mesin geser → Mesin pemotongan busur empat sudut → Mesin pembalik dan perakitan 2 → Mesin pengelasan otomatis tiga arah kepala ganda → Mesin pengelasan otomatis kait penyangga → Mesin deteksi kedap udara tekanan otomatis → Konveyor pengeluaran
Peralatan utama

Mesin pemuat rangka panel

Pemuatan manual material yang ditumpuk ke dalam mobil platform pengumpanan menggunakan boom car, dengan dua posisi penempatan material di setiap sisi.
Gripper rangka secara otomatis mengambil material dari kedua sisi mobil pelat dan menempatkannya di jalur konveyor.
Mekanisme penentu posisi penjepit tengah menyelaraskan panel pada konveyor.
Mekanisme yang digerakkan servo memindahkan papan ke mesin pengelasan pra-titik untuk pengelasan titik di kedua sisi.

Mesin pemuat dan penekan cincin saluran air

Cincin saluran air menggunakan pengumpanan pelat bergetar dengan sistem jalur ganda.
Dua kepala penekan di setiap sisi menekan cincin saluran air di sisi depan dan belakang.
Transmisi material menggunakan pengumpanan rol bertenaga.

Mesin pembalik dan perakitan

Pembalikan cepat dan akurat.
Rantai berkualitas tinggi untuk transmisi; motor reduksi 400W sebagai penggerak.
Motor reduksi roda gigi dengan sensor untuk penentuan posisi pembalikan yang presisi.
Kontrol otomatis, tidak ada intervensi manual.
Terdiri dari badan pembalik, perangkat pemuatan, konsol listrik, sistem operasi, dan pagar pengaman. Beradaptasi dengan berbagai persyaratan pembalikan produk, memastikan transfer material yang aman, lancar, dan efisien antar operasi.

Mesin pengelasan pra-titik posisi panel

Panel secara otomatis mengalir ke posisi berhenti pengelasan pada rak konveyor, dan tukang las di kedua sisi memulai pengelasan pra-titik. Pengelasan pra-titik hanya diperlukan untuk satu baris. Menggunakan 1 set catu daya AC DN75.

Mesin pengelasan multi-titik gantry panel

3 mesin pengelasan multi-titik gantry untuk pengelasan. Setiap unit memiliki 18 set sambungan pengelasan silinder. Sumber daya pengelasan AC untuk mengelas satu baris sambungan solder sekaligus. Servo stepper tautan berkecepatan tinggi mengumpankan gripper ke depan untuk memasok pelat saluran air.

Mesin pengelasan pra-titik lembaran konveksi

Lembaran konveksi dimuat secara manual ke panduan perkakas online. Pengelasan dilakukan menggunakan mesin pengelasan pra-titik 4 kepala gantry. Material secara manual didorong ke baris pertama posisi pra-titik untuk pengelasan. Peralatan secara otomatis bergeser untuk titik pengelasan yang tersisa.

Mesin pengelasan multi-titik gantry lembaran konveksi

Jalur Pra-setel: Lembaran konveksi mengikuti jalur pra-setel ke dalam panduan perkakas.
Pengelasan Ganda Gantry: 2 tukang las multi-titik gantry.
Sambungan Pneumatik: 16 set per unit.
Catu Daya AC: AC & satu sisi untuk pengelasan baris.
Servo Stepper: Servo stepper berkecepatan tinggi mengumpankan gripper untuk pelat saluran air.

Konveyor transfer jalur berbentuk U

Gunakan rak konveyor rol untuk mentransfer material dalam tata letak berbentuk U.
Efisiensi Ruang: Bentuk U menghemat ruang, mengoptimalkan proses.
Kemudahan Pengoperasian: Rentang pekerja lebih kecil, nyaman, mengurangi intensitas.

Mesin pengelasan jahitan kepala ganda sisi panjang

Pengelasan Simultan: Mengelas kedua sisi panjang sekaligus.
Catu Daya: AC frekuensi sedang 300KVA untuk pengelasan jangka panjang yang stabil.

Mesin pengelasan jahitan sisi pendek kepala ganda gantry 2 Set

Gunakan sumber daya pengelasan AC frekuensi sedang untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.

Mesin pembersihan dan pemangkasan dua sisi

Bersihkan dan pangkas produk yang dilas sisi panjang.

Mesin geser

Proses Pemotongan: Lakukan pemotongan pada material yang diperlukan.
Material Pemotong: Mata pisau baja putih.
Metode Pemotongan: Pemotongan gunting.

Mesin pemotongan busur empat sudut

Pembentukan Sudut: Potong sudut tajam untuk membentuk tepi membulat.
Material Pemotong: Baja putih.
Metode Pemotongan: Pukulan hidrolik.

Mesin pengelasan otomatis tiga arah kepala ganda

Daya Pengelasan: Sumber daya frekuensi sedang MD80.
Aliran Material: Saluran dua sisi untuk docking dan pembalikan. Metode Pengangkutan: Pelat rantai untuk pengangkutan material tiga arah. Pengumpanan Otomatis: Gripper dan penentuan posisi pengelasan untuk pengoperasian yang presisi.

Mesin pengelasan otomatis kait penyangga

Daya Pengelasan: Sumber daya frekuensi sedang MD40.
Metode Pengumpanan: Penumpukan tipe klip untuk pengumpanan material.
Pemuatan: Gripper pneumatik memuat material ke posisi pengelasan.

Mesin deteksi kedap udara tekanan otomatis

Tekanan Uji: 10 bar.
Metode Uji: Uji tekanan otomatis di dalam tangki air.

Informasi lainnya

Detail Produk

Layanan Teknis

Diagram Tata Letak Pengembalian Berbentuk U Lini Produksi Radiator Panel Baja

Patuhi orientasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti pemasangan, commissioning, pelatihan, dan pemeliharaan.

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan kepada pelanggan.

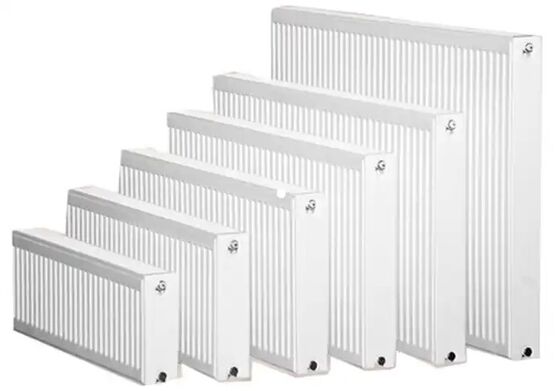

Hasil Produksi

Pemasangan dan commissioning: Sesuai dengan kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi pemasangan yang ditunjuk oleh pengguna dalam waktu yang ditentukan, dan mengirimkan teknisi layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang pemasangan dan commissioning dasar, teknisi layanan teknis akan memasang dan men-debug mesin agar digunakan oleh pengguna, memastikan bahwa lingkungan lokasi pemasangan dan commissioning rapi, bersih, dan teratur.

Pelatihan Purna Jual: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:
-Penggunaan perangkat lunak kontrol -Prosedur menyalakan/mematikan
-Pengaturan parameter panel dan perangkat lunak
-Pembersihan dan pemeliharaan mesin dasar
-Penanganan kegagalan perangkat keras umum
-Tindakan pencegahan operasional
Pemeliharaan peralatan
-Garansi satu tahun setelah penerimaan akhir;
-Waktu respons layanan pelanggan adalah dalam waktu 24 jam;
-Perbaikan berbayar disediakan setelah masa garansi.

TIDAK	Nama	Material	Catatan
1	Panel	Pelat baja canai dingin	Ketebalan 1.1mm
2	Pelat konveksi	Pelat baja canai dingin	Ketebalan 0.3mm
3	Jenis antarmuka		Antarmuka ulir internal 4x G 1/2
4	Panjang produk		400-3000 mm
5	Lebar produk		300/400/500/600/900mm

Daftar Konfigurasi Peralatan

TIDAK	Nama peralatan	Model	Kuantitas	Satuan
1	Mesin pemuat rangka panel	HJ-0-0	1	set
2	Mesin pemuat dan penekan cincin saluran air	YZJ-0-0	1	set
3	Mesin pembalik dan perakitan 1	FZJ-0-0	1	set
4	Mesin pengelasan pra-titik posisi panel	DN75-2C	1	set
5	Mesin pengelasan multi-titik gantry panel	10*DN60-36C	3	set
6	Mesin pengelasan pra-titik lembaran konveksi	2*DN63-4C	1	set
7	Mesin pengelasan multi-titik gantry lembaran konveksi	4*DN63-16C	3	set
8	Konveyor transfer jalur berbentuk U	ZJG-0-0	1	set
9	Mesin pengelasan jahitan kepala ganda sisi panjang	2*FVM300-2C	1	set
10	Mesin pengelasan jahitan sisi pendek kepala ganda gantry 1	2*FVM300-2C	1	set
11	Mesin pengelasan jahitan sisi pendek kepala ganda gantry 2	2*FVM300-2C	1	set
12	Mesin pembersihan dan pemangkasan dua sisi	XBJ-0-0	1	set
13	Mesin geser	JCJ-0-0	1	set
14	Mesin pemotongan busur empat sudut	QJJ-0-0	1	set
15	Mesin pembalik dan perakitan 2	FZJ-0-0	1	set
16	Mesin pengelasan otomatis tiga arah kepala ganda	2*MD80-2C	1	set
17	Mesin pengelasan otomatis kait penyangga	2*MD40-4C	1	set
18	Mesin deteksi kedap udara tekanan otomatis	JCJ-0-0	1	set
19	Konveyor pengeluaran	SSJ-0-0	1	set

Konfigurasi Air, Listrik, dan Gas

Proyek	Parameter
Distribusi daya total	1600KVA (Daya total sebenarnya yang digunakan adalah sekitar 1000KVA)
Tekanan sumber gas	0.6MPa
Tekanan sumber air	0.15MPa~0.30MPa
Persyaratan sumber udara terkompresi	1000L/mnt
Total aliran air	1200L/mnt
Panjang*lebar hunian peralatan kira-kira.	60m*10m
