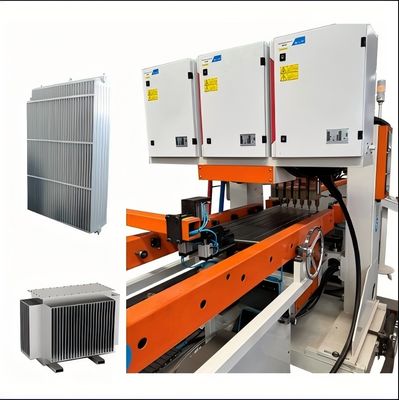

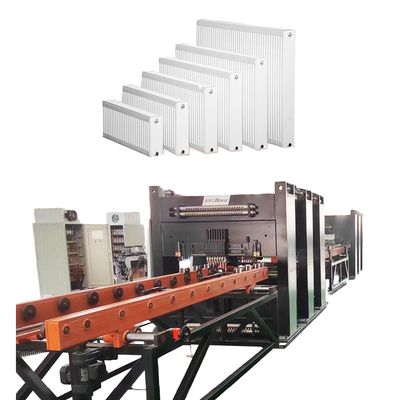

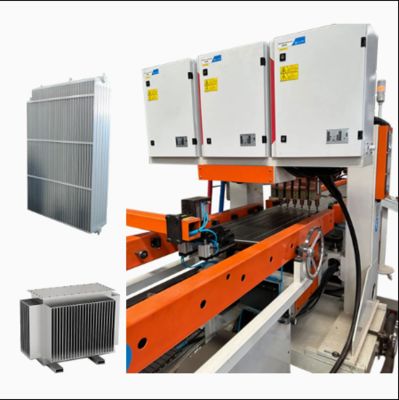

Garis produksi pengelasan otomatis untuk panel radiator

Garis produksi pengelasan otomatis untuk panel radiator
Automatic welding production line for radiator panels
Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator Garis produksi pengelasan otomatis untuk panel radiator

Gambar besar :  Garis produksi pengelasan otomatis untuk panel radiator

Detail produk:
Place of Origin: China
Nama merek: Trintfar
Sertifikasi: CE
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Payment Terms: L/C, D/A, D/P, T/T
Kontak

Garis produksi pengelasan otomatis untuk panel radiator

Deskripsi
Input voltage: 380±10% (three-phase) 50HZ Input power: 2x250KVA
Secondary Voltage: 11.3V Maximum short circuit current: 50KA
Insulation resistance: Input power to the fuselage insulation resistance ≥ 2.5MΩ Working environment: temperature≤40ºC, humidity≤90%
Cylinder model: Φ160*80

Alur Kerja

Garis produksi pengelasan otomatis untuk panel radiator 0

Alur kerja: Mesin pemuat rangka panel → Mesin pemuat dan penekan cincin saluran air → Mesin pembalik dan perakitan 1 → Mesin pengelasan pra-titik posisi panel → Mesin pengelasan multi-titik gantry panel → Mesin pengelasan pra-titik lembaran konveksi → Mesin pengelasan multi-titik gantry lembaran konveksi → Konveyor transfer jalur berbentuk U → Mesin pengelasan jahitan sisi panjang berkepala ganda → Mesin pengelasan jahitan sisi pendek berkepala ganda gantry 1 → Mesin pengelasan jahitan sisi pendek berkepala ganda gantry 2 → Mesin pembersihan dan pemangkasan dua sisi → Mesin geser → Mesin pemotongan busur empat sudut → Mesin pembalik dan perakitan 2 → Mesin pengelasan otomatis tiga arah berkepala ganda → Mesin pengelasan otomatis pengait penyangga → Mesin deteksi kedap udara tekanan otomatis → Konveyor pengeluaran


Peralatan Utama



​

Garis produksi pengelasan otomatis untuk panel radiator 1 Mesin pemuat rangka panel

Pemuatan manual material yang ditumpuk ke dalam mobil platform pengumpanan menggunakan mobil boom, dengan dua posisi penempatan material di setiap sisi.

Gripper rangka secara otomatis mengambil material dari kedua sisi mobil pelat dan menempatkannya di jalur konveyor.

Mekanisme penentu posisi penjepit tengah menyelaraskan panel pada konveyor.

Mekanisme yang digerakkan servo memindahkan papan ke mesin pengelasan pra-titik untuk pengelasan titik di kedua sisi.
Mesin pemuat dan penekan cincin saluran air

Cincin saluran air menggunakan pengumpanan pelat bergetar dengan sistem jalur ganda.

Dua kepala penekan di setiap sisi menekan cincin saluran air di sisi depan dan belakang.

Transmisi material menggunakan pengumpanan rol bertenaga.		 Garis produksi pengelasan otomatis untuk panel radiator 2
Garis produksi pengelasan otomatis untuk panel radiator 3 Mesin pembalik dan perakitan

Pembalikan cepat dan akurat.

Rantai berkualitas tinggi untuk transmisi; motor reduksi 400W sebagai penggerak.

Motor reduksi roda gigi dengan sensor untuk penentuan posisi pembalikan yang presisi.

Kontrol otomatis, tidak ada intervensi manual.

Terdiri dari badan pembalik, perangkat pemuatan, konsol listrik, sistem operasi, dan pagar pengaman. Beradaptasi dengan berbagai persyaratan pembalikan produk, memastikan transfer material yang aman, lancar, dan efisien antar operasi.
Mesin pengelasan pra-titik posisi panel

Panel secara otomatis mengalir ke posisi berhenti pengelasan pada rak konveyor, dan tukang las di kedua sisi memulai pengelasan pra-titik.

Pengelasan pra-titik diperlukan hanya untuk satu baris.

Menggunakan 1 set catu daya AC DN75.		 Garis produksi pengelasan otomatis untuk panel radiator 4
Garis produksi pengelasan otomatis untuk panel radiator 5 Mesin pengelasan multi-titik gantry panel

3 mesin pengelasan multi-titik gantry untuk pengelasan.

Setiap unit memiliki 18 set sambungan pengelasan silinder.

Sumber daya pengelasan AC untuk mengelas satu baris sambungan solder sekaligus.

Servo stepper tautan berkecepatan tinggi mengumpankan gripper ke depan untuk memasok pelat saluran air.
Mesin pengelasan pra-titik lembaran konveksi

Lembaran konveksi dimuat secara manual ke panduan perkakas online.

Pengelasan dilakukan menggunakan mesin pengelasan pra-titik 4 kepala gantry.

Material secara manual didorong ke baris pertama posisi pra-titik untuk pengelasan.

Peralatan secara otomatis bergeser untuk titik pengelasan yang tersisa.		 Garis produksi pengelasan otomatis untuk panel radiator 6
Garis produksi pengelasan otomatis untuk panel radiator 7 Mesin pengelasan multi-titik gantry lembaran konveksi

Jalur Pra-setel: Lembaran konveksi mengikuti jalur pra-setel ke dalam panduan perkakas.

Pengelasan Gantry Ganda: 2 tukang las multi-titik gantry.

Sambungan Pneumatik: 16 set per unit.

Catu Daya AC: AC & satu sisi untuk pengelasan baris.

Servo Stepper: Servo stepper berkecepatan tinggi mengumpankan gripper untuk pelat saluran air.
Konveyor transfer jalur berbentuk U

Gunakan rak konveyor rol untuk mentransfer material dalam tata letak berbentuk U.

Efisiensi Ruang: Bentuk U menghemat ruang, mengoptimalkan proses.

Kemudahan Pengoperasian: Jangkauan pekerja lebih kecil, nyaman, mengurangi intensitas.		 Garis produksi pengelasan otomatis untuk panel radiator 8
Garis produksi pengelasan otomatis untuk panel radiator 9 Mesin pengelasan jahitan sisi panjang berkepala ganda

Pengelasan Simultan: Mengelas kedua sisi panjang sekaligus.

Catu Daya: AC frekuensi sedang 300KVA untuk pengelasan jangka panjang yang stabil.
Mesin pengelasan jahitan sisi pendek berkepala ganda gantry 2 Set

Gunakan sumber daya pengelasan AC frekuensi sedang untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.		 Garis produksi pengelasan otomatis untuk panel radiator 10
Garis produksi pengelasan otomatis untuk panel radiator 11 Mesin pembersihan dan pemangkasan dua sisi

Bersihkan dan pangkas produk yang dilas sisi panjang.
Mesin geser

Proses Pemotongan: Lakukan pemotongan pada material yang diperlukan.

Material Pemotong: Bilah baja putih.

Metode Pemotongan: Pemotongan gunting.		 Garis produksi pengelasan otomatis untuk panel radiator 12
Garis produksi pengelasan otomatis untuk panel radiator 13 Mesin pemotongan busur empat sudut

Pembentukan Sudut: Potong sudut tajam untuk membentuk tepi membulat.

Material Pemotong: Baja putih.

Metode Pemotongan: Pukulan hidrolik.
Mesin pengelasan otomatis tiga arah berkepala ganda

Daya Pengelasan: Sumber daya frekuensi sedang MD80.

Aliran Material: Saluran dua sisi untuk docking dan pembalikan.

Metode Pengangkutan: Pelat rantai untuk pengangkutan material tiga arah.

Pengumpanan Otomatis: Gripper dan penentuan posisi pengelasan untuk pengoperasian yang presisi.		 Garis produksi pengelasan otomatis untuk panel radiator 14
Garis produksi pengelasan otomatis untuk panel radiator 15 Mesin pengelasan otomatis pengait penyangga

Daya Pengelasan: Sumber daya frekuensi sedang MD40.

Metode Pengumpanan: Penumpukan tipe klip untuk pengumpanan material.

Pemuatan: Gripper pneumatik memuat material ke posisi pengelasan.
Mesin deteksi kedap udara tekanan otomatis

Tekanan Uji: 10 bar.

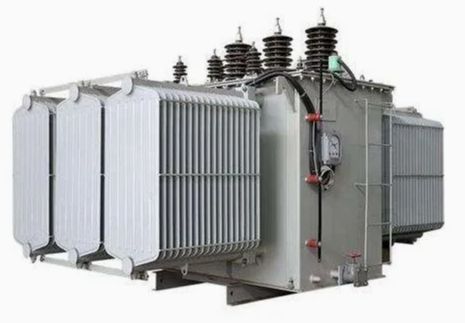

Metode Uji: Uji tekanan otomatis di dalam tangki air.		 Garis produksi pengelasan otomatis untuk panel radiator 16



Informasi Lainnya



​

Detail Produk Layanan Teknis
Diagram Tata Letak Pengembalian Berbentuk U Lini Produksi Radiator Panel Baja Patuhi orientasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti pemasangan, commissioning, pelatihan, dan pemeliharaan.
Garis produksi pengelasan otomatis untuk panel radiator 21

Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

Pemasangan dan commissioning: Sesuai dengan kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi pemasangan yang ditunjuk oleh pengguna dalam waktu yang ditentukan, dan mengirimkan teknisi layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang pemasangan dan commissioning dasar, teknisi layanan teknis akan memasang dan men-debug mesin agar digunakan oleh pengguna, memastikan bahwa lingkungan lokasi pemasangan dan commissioning rapi, bersih, dan teratur.

Pelatihan purna jual: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi:

  • -Penggunaan perangkat lunak kontrol
  • -Prosedur menyalakan/mematikan
  • -Pengaturan parameter panel dan perangkat lunak
  • -Pembersihan dan pemeliharaan mesin dasar
  • -Penanganan kegagalan perangkat keras umum
  • -Tindakan pencegahan operasional

Pemeliharaan peralatan

  • -Garansi satu tahun setelah penerimaan akhir;
  • -Waktu respons layanan pelanggan adalah dalam waktu 24 jam;
  • -Perbaikan berbayar disediakan setelah masa garansi.
Hasil Produksi
Garis produksi pengelasan otomatis untuk panel radiator 22

​​

TIDAK Nama Material Catatan
1 Panel Pelat baja canai dingin Ketebalan 1.1mm
2 Pelat konveksi Pelat baja canai dingin Ketebalan 0.3mm
3 Jenis antarmuka   Antarmuka ulir internal 4x G 1/2
4 Panjang produk   400-3000 mm
5 Lebar produk   300/400/500/600/900mm

Daftar Konfigurasi Peralatan



TIDAK Nama peralatan Model Kuantitas Satuan
1 Mesin pemuat rangka panel HJ-0-0 1 set
2 Mesin pemuat dan penekan cincin saluran air YZJ-0-0 1 set
3 Mesin pembalik dan perakitan 1 FZJ-0-0 1 set
4 Mesin pengelasan pra-titik posisi panel DN75-2C 1 set
5 Mesin pengelasan multi-titik gantry panel 10*DN60-36C 3 set
6 Mesin pengelasan pra-titik lembaran konveksi 2*DN63-4C 1 set
7 Mesin pengelasan multi-titik gantry lembaran konveksi 4*DN63-16C 3 set
8 Konveyor transfer jalur berbentuk U ZJG-0-0 1 set
9 Mesin pengelasan jahitan sisi panjang berkepala ganda 2*FVM300-2C 1 set
10 Mesin pengelasan jahitan sisi pendek berkepala ganda gantry 1 2*FVM300-2C 1 set
11 Mesin pengelasan jahitan sisi pendek berkepala ganda gantry 2 2*FVM300-2C 1 set
12 Mesin pembersihan dan pemangkasan dua sisi XBJ-0-0 1 set
13 Mesin geser JCJ-0-0 1 set
14 Mesin pemotongan busur empat sudut QJJ-0-0 1 set
15 Mesin pembalik dan perakitan 2 FZJ-0-0 1 set
16 Mesin pengelasan otomatis tiga arah berkepala ganda 2*MD80-2C 1 set
17 Mesin pengelasan otomatis pengait penyangga 2*MD40-4C 1 set
18 Mesin deteksi kedap udara tekanan otomatis JCJ-0-0 1 set
19 Konveyor pengeluaran SSJ-0-0 1 set



Konfigurasi Air, Listrik, dan Gas

Proyek Parameter
Distribusi daya total 1600KVA (Daya total sebenarnya yang digunakan adalah sekitar 1000KVA)
Tekanan sumber gas 0.6MPa
Tekanan sumber air 0.15MPa~0.30MPa
Persyaratan sumber udara terkompresi 1000L/menit
Total aliran air 1200L/menit
Panjang*lebar hunian peralatan kira-kira. 60m*10m

​Garis produksi pengelasan otomatis untuk panel radiator 27​​​
