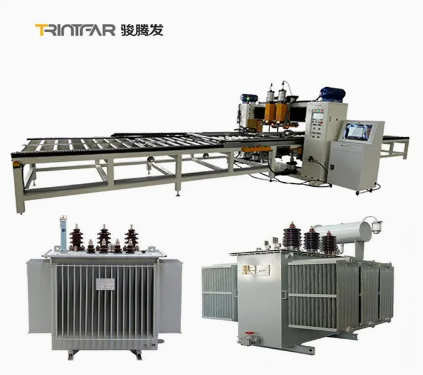

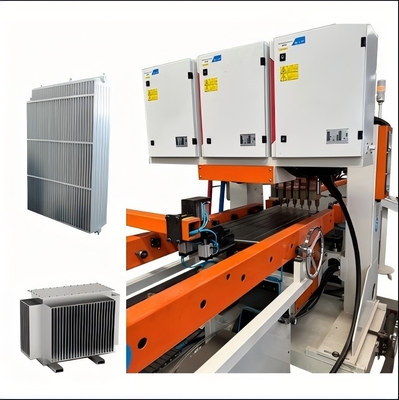

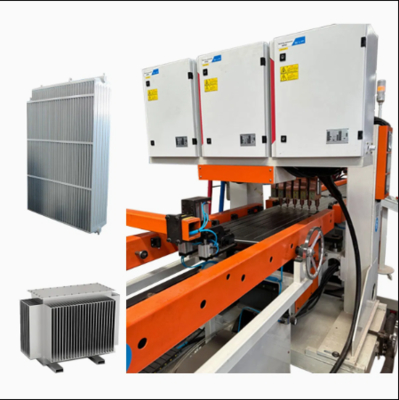

Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar

Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar
A fully automatic transformer heat sink production line using mechanical arms for loading and unloading
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar

Gambar besar :  Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar

Detail produk:
Tempat asal: Cina
Nama merek: Trintfar
Sertifikasi: CE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: 10000~80000
Kemasan rincian: Braket kayu/kotak kayu
Waktu pengiriman: 90~120
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Kontak

Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar

Deskripsi
Tegangan Masuk: 380 ± 10% (tiga fase) 50Hz Daya masukan: 2x250kva
Tegangan sekunder: 11.3V Arus sirkuit pendek maksimum: 50kA
Ketahanan Isolasi: Daya input ke resistensi isolasi badan pesawat ≥ 2,5mΩ Lingkungan kerja: suhu ≤40ºC, kelembaban ≤90%
Model Silinder: Φ160*80

Alur kerja

Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 0

Work flow:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry Double-Head Side Jahe Leging Mesin 2 → Mesin Pembersih dan Pemangkasan Dua Sisi → Mesin Shearing → Mesin Pemotongan Busur Empat-Korner → Mesin Putar dan Perakit


Peralatan utama



​

Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 1 Mesin pemuatan truss panel

Pemuatan manual bahan bertumpuk ke mobil platform makan menggunakan mobil boom, dengan dua posisi penempatan material di setiap sisi.

Truss Gripper secara otomatis mengambil bahan dari kedua sisi mobil pelat dan menempatkannya di garis conveyor.

Mekanisme penentuan posisi penjepit tengah menyelaraskan panel pada konveyor.

Mekanisme yang digerakkan oleh servo memindahkan papan ke mesin pengelasan pra-spot untuk pengelasan spot di kedua sisi.
Mesin cincin saluran air dan mesin penekan

Cincin saluran air menggunakan pakan pelat bergetar dengan sistem jalur ganda.

Dua kepala menekan di setiap sisi tekan cincin jalur air di bagian depan dan belakang.

Transmisi material menggunakan pemberian makan rol bertenaga.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 2
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 3 Membalikkan dan merakit mesin

Membalikkan cepat dan akurat.

Rantai berkualitas tinggi untuk transmisi; Motor reduksi 400W sebagai penggerak.

Motor reduksi roda gigi dengan sensor untuk penentuan pemosisian yang tepat.

Kontrol otomatis, tidak ada intervensi manual.

Terdiri dari bodi belokan, perangkat pemuatan, konsol listrik, sistem operasi, dan pagar keselamatan. Beradaptasi dengan berbagai persyaratan belok produk, memastikan transfer material yang aman, halus, dan efisien antar operasi.
Mesin pengelasan posisi pra-spot panel

Panel secara otomatis mengalir ke posisi berhenti pengelasan di rak conveyor, dan tukang las di kedua sisi mulai pengelasan pra-tempat.

Pengelasan pra-spot hanya diperlukan untuk satu baris.

Menggunakan 1 set catu daya AC DN75.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 4
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 5 Mesin pengelasan multi-spot panel gantry

3 mesin pengelasan multi-spot gantry untuk pengelasan.

Setiap unit memiliki 18 set sambungan pengelasan silinder.

Sumber daya pengelasan AC untuk mengelas satu baris sambungan solder sekaligus.

Stepper Linkage Servo berkecepatan tinggi memberi makan gripper ke depan untuk memasok pelat saluran air.
Mesin pengelasan pra-spot lembar konveksi

Lembar konveksi secara manual dimuat ke panduan perkakas online.

Pengelasan dilakukan dengan menggunakan mesin pengelasan pre-spot 4-head gantry.

Bahan secara manual didorong ke baris pertama posisi yang telah ditunjuk untuk pengelasan.

Peralatan secara otomatis bergeser untuk titik pengelasan yang tersisa.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 6
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 7 Lembar konveksi mesin pengelasan multi-spot gantry

Jalur yang telah ditetapkan: Lembar konveksi mengikuti jalur yang telah ditetapkan sebelumnya ke panduan perkakas.

Pengelasan gantry ganda: 2 tukang las multi-spot gantry.

Sambungan pneumatik: 16 set per unit.

Catu daya AC: AC & satu sisi untuk pengelasan baris.

SERVO STEPPER: SERVO SERVO KECEPATAN TINGGI Feed Gripper untuk pelat saluran air.
Konveyor transfer saluran berbentuk U

Gunakan Rack Conveyor Rock untuk mentransfer bahan dalam tata letak berbentuk U.

Efisiensi ruang: U-Shape menghemat ruang, mengoptimalkan proses.

Kemudahan operasi: Rentang pekerja yang lebih kecil, nyaman, mengurangi intensitas.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 8
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 9 Mesin pengelasan jahitan double sisi panjang

Pengelasan Simultan: mengelas kedua sisi panjang sekaligus.

Catu Daya: 300kVA AC Frekuensi Sedang untuk Pengelasan Jangka Panjang yang Stabil.
Gantry Double-Head Short Side Welding Machine 2 Set

Gunakan sumber daya pengelasan AC frekuensi sedang untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 10
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 11 Mesin pembersih dan pemangkasan dua sisi

Bersihkan dan rapikan produk yang dilas sisi panjang.
Mesin geser

Proses Pemotongan: Lakukan pemotongan pada bahan yang diperlukan.

Bahan pemotong: Pisau baja putih.

Metode pemotongan: Pemotongan gunting.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 12
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 13 Mesin pemotong busur empat sudut

Pembentukan sudut: Potong sudut tajam untuk membentuk tepi bundar.

Bahan pemotong: baja putih.

Metode pemotongan: meninju hidrolik.
Mesin pengelasan otomatis tiga arah double-head

Daya Pengelasan: Sumber Daya MD80 Frekuensi Menengah.

Aliran Bahan: Saluran dua sisi untuk docking dan berputar.

Metode penyampaian: pelat rantai untuk transportasi material di tiga arah.

Pemberian makan otomatis: Posisi gripper dan pengelasan untuk operasi yang tepat.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 14
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 15 Dukungan mesin pengelasan otomatis kait

Daya Pengelasan: Sumber Daya MD40 Frekuensi Menengah.

Metode pemberian makan: Penumpukan tipe klip untuk pemberian makan material.

Pemuatan: Bahan beban gripper pneumatik untuk posisi pengelasan.
Mesin Deteksi AirTightness Tekanan Otomatis

Tekanan uji: 10 bar.

Metode Uji: Uji Tekanan Otomatis di Tangki Air.		 Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 16



Informasi lainnya



​

Detail Produk Layanan Teknis
Panel Baja Radiator Produksi Jalur Produksi Tata Letak Kembali Berbentuk U Patuhi sentrisitas pelanggan-pelanggan dan beri perusahaan Anda pra-penjualan yang komprehensif dan layanan purna jual seperti instalasi, commissioning, pelatihan, dan pemeliharaan.
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 21

Layanan pra-penjualan:Sebelum menandatangani kontrak, perusahaan memberi pelanggan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

Instalasi dan commissioning:Menurut kontrak, perusahaan kami akan dengan aman mengangkut peralatan ke situs instalasi yang ditunjuk oleh pengguna dalam waktu yang ditentukan, dan mengirim insinyur layanan teknis untuk menginstalnya di lokasi. Ketika pengguna memiliki instalasi dasar dan commissioning suku cadang, insinyur layanan teknis akan menginstal dan men -debug mesin untuk digunakan pengguna, memastikan bahwa lingkungan instalasi dan lingkungan commissioning rapi, bersih dan tertib.

Pelatihan setelah penjualan: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di situs pembeli atau pusat pelatihan penjual. Topik utama meliputi:

  • -Kontrol Penggunaan Perangkat Lunak
  • -Menitas Prosedur ON/OFF
  • Pengaturan parameter -panel dan perangkat lunak
  • -Man mesin dan pemeliharaan mesin basic
  • -Handling Kegagalan Perangkat Keras Umum
  • -Kenikasi operasional

Pemeliharaan peralatan

  • -Sekukan garansi satu tahun setelah penerimaan akhir;
  • Waktu respons layanan -kustom dalam 24 jam;
  • Perbaikan yang dibayar disediakan setelah periode garansi.

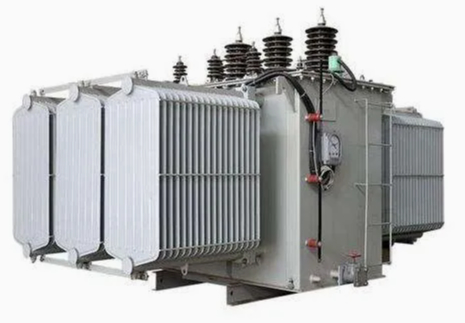

Hasil produksi
Lini produksi heat sink transformator otomatis penuh menggunakan lengan mekanik untuk memuat dan membongkar 22

​​

TIDAK Nama Bahan Catatan
1 Panel Pelat baja gulung dingin Ketebalan 1.1mm
2 Pelat konveksi Pelat baja gulung dingin Ketebalan 0,3mm
3 Tipe antarmuka   4x G 1/2 Antarmuka Thread Internal
4 Panjang produk   400-3000 mm
5 Lebar produk   300/400/500/600/900mm

Daftar Konfigurasi Peralatan



TIDAK Nama Peralatan Model Kuantitas Satuan
1 Mesin pemuatan truss panel HJ-0-0 1 mengatur
2 Mesin cincin saluran air dan mesin penekan YZJ-0-0 1 mengatur
3 Membalik dan merakit mesin 1 FZJ-0-0 1 mengatur
4 Mesin pengelasan posisi pra-spot panel DN75-2C 1 mengatur
5 Mesin pengelasan multi-spot panel gantry 10*DN60-36C 3 mengatur
6 Mesin pengelasan pra-spot lembar konveksi 2*DN63-4C 1 mengatur
7 Lembar konveksi mesin pengelasan multi-spot gantry 4*DN63-16C 3 mengatur
8 Konveyor transfer saluran berbentuk U ZJG-0-0 1 mengatur
9 Mesin pengelasan jahitan double sisi panjang 2*FVM300-2C 1 mengatur
10 Gantry double-head short side jahitan mesin pengelasan 1 2*FVM300-2C 1 mengatur
11 Gantry double-head short side jahitan mesin las 2 2*FVM300-2C 1 mengatur
12 Mesin pembersih dan pemangkasan dua sisi XBJ-0-0 1 mengatur
13 Mesin geser JCJ-0-0 1 mengatur
14 Mesin pemotong busur empat sudut QJJ-0-0 1 mengatur
15 Membalikkan dan merakit mesin 2 FZJ-0-0 1 mengatur
16 Mesin pengelasan otomatis tiga arah double-head 2*MD80-2C 1 mengatur
17 Dukungan mesin pengelasan otomatis kait 2*MD40-4C 1 mengatur
18 Mesin Deteksi AirTightness Tekanan Otomatis JCJ-0-0 1 mengatur
19 Konveyor pemakaian SSJ-0-0 1 mengatur



Konfigurasi air, listrik, dan gas

Proyek Parameter
Distribusi daya total 1600KVA (Total daya aktual yang digunakan adalah sekitar 1000 kVA)
Tekanan sumber gas 0.6mpa
Tekanan sumber air 0,15mpa ~ 0,30mpa
Persyaratan sumber udara terkompresi 1000L/mnt
Total aliran air 1200l/mnt
Panjang hunian peralatan*kira -kira. 60m*10m
