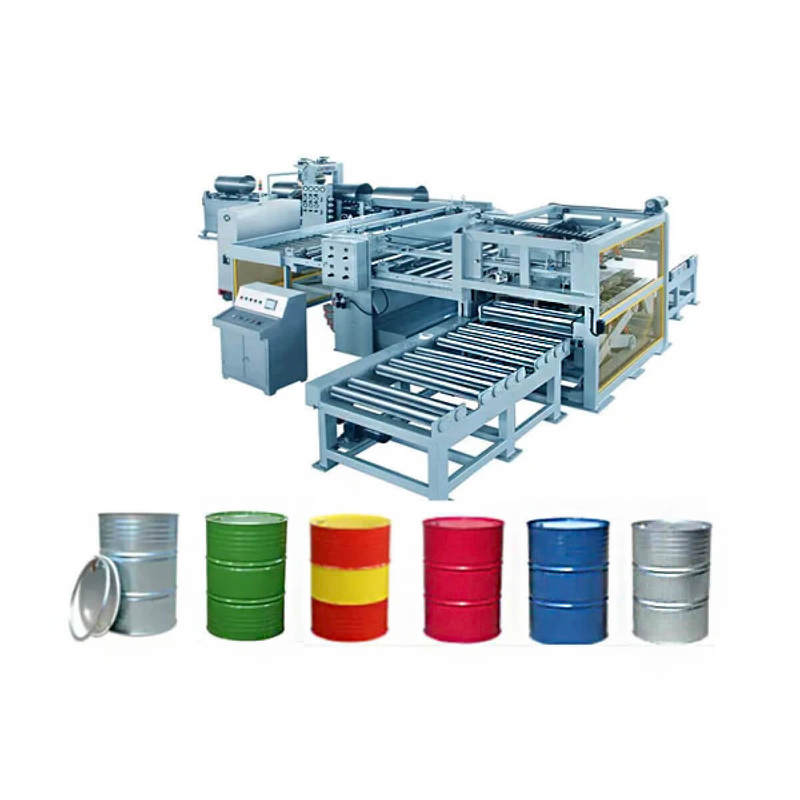

55-galon garis produksi las drum baja otomatis penuh

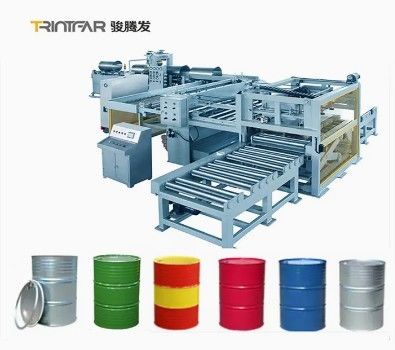

Gambar besar : 55-galon garis produksi las drum baja otomatis penuh

Detail produk:

Place of Origin:	China
Nama merek:	Trintfar
Sertifikasi:	CE
Model Number:	FMT-80

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity:	1
Harga:	10,000-80,000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	45~75
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	50 per year

Kontak

55-galon garis produksi las drum baja otomatis penuh

Deskripsi

Painting Method:	High-pressure painting without air, fuel heating	HS Code:	8515219000
Cooling Way:	Water Cooling	Total Power of Equipment:	48KW
Production Capacity:	Cutting 15 times/minute	Machine Type:	Welding Manipulator
Core Technology:	7 layers of circle rolling technology	Welding Way:	Seam Welding

Alur Kerja

Alur kerja:Pembulatan → Pengelasan Sambungan → Bead/Flanging → Corugating/W Beading → Uji Kebocoran (sebelum penyambungan) → Penyambungan → Uji Kebocoran (setelah penyambungan) → Bersihkan Oli, Pencucian, Fe-Phosphorize, Pencucian → Pencucian Pengeringan → Pengecatan Luar → Pengeringan Setelah Pengecatan Luar → Pendinginan → Pergudangan (Offline)

Peralatan Utama

Mesin Produksi Badan Drum Baja

Mesin Produksi Lembaran Baja Badan Drum

Kereta Koil: Penggerak motor 3-dalam-1, naik/turun hidrolik

Unit Buka Koil: Penggerak hidrolik, tidak ada daya putar, diameter koil Ф508-Ф610mm, beban maks: 15 ton

Perata 7-Rol: 7 rol, kecepatan motor dapat disesuaikan dengan frekuensi

Fasilitas Pengukuran: Presisi panjang melalui motor servo A.C. buatan Jepang

Mesin Pemotong Lembaran: 3*1500mm, dikendalikan PLC

Pengangkut: Mengangkut lembaran yang dipotong ke pengelas otomatis

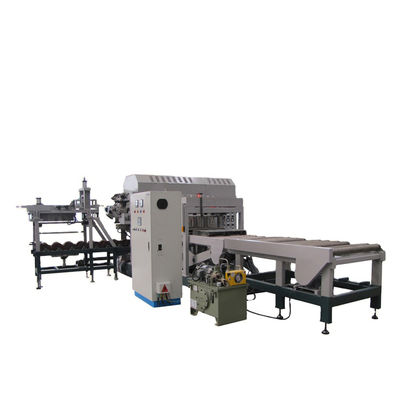

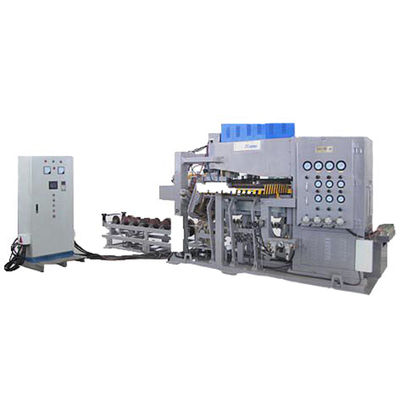

Mesin Pengelasan Otomatis Badan Drum

Kontrol Tumpang Tindih: Batang pemandu memposisikan drum; Z-bar memastikan tumpang tindih 2mm dengan perawatan mudah melalui strip aus yang dapat dilepas dan hidung yang diprofilkan untuk kontak roda las yang presisi.

Rol Jam Pasir: Dipasang pada rangka “tiang gawang” dengan sensor, memastikan ukuran bertahap, tumpang tindih yang konsisten, dan meminimalkan penandaan permukaan; rol bawah berputar untuk perawatan, rol atas menyesuaikan untuk toleransi ukuran dengan silinder pneumatik.

Kepala Las: Motor AC yang dikendalikan inverter SEW dengan gearbox dan tekanan pneumatik untuk kecepatan konstan; roda las diindeks silang untuk keausan yang merata, dilumasi otomatis, dan dapat dipangkas secara manual atau semi-otomatis untuk mengurangi waktu henti.

Seluncur Silinder Kepala Las: Kepala las bawah dipasang pada ram paduan ringan dengan silinder pneumatik dan pegas bellow untuk menstabilkan gaya dan meredam reaksi pada awal pengelasan.

Kontrol Pengelasan: AC tiga fase yang hemat energi, kontrol dengan tampilan LCD.

Transformator: SP 350KVA.

Rol Perataan: Opsional.

Mesin Flange

Pembentukan flange dengan efisiensi lebih tinggi. Cocok untuk baja canai dingin, dikendalikan PLC, penggerak hidrolik. Daya unit: 22KW.

Mesin Beading

Dengan 8 cetakan bevel bergerak ke luar untuk membentuk beading yang dapat disesuaikan 12mm. Dikendalikan PLC, penggerak hidrolik, daya unit: 15KW.

Mesin Corrugating

Pembentukan flange dengan efisiensi lebih tinggi. Cocok untuk baja canai dingin, dikendalikan PLC, penggerak hidrolik. Daya unit: 22KW.

Mesin Penyambungan

Tekan dan las sambungan muat otomatis. Motor ganda dan poros utama. Roda rol mekanisme cam, mudah disesuaikan, dikendalikan PLC. Daya unit: 41KW.

Mesin Produksi Penutup Atas & Bawah Drum Baja

Mesin Pelurus & Pemotongan Decoiling

Mesin Decoiling:

Lebar Lembaran: 600-1320mm
Ketebalan: 0.6-1.4mm
Kapasitas Produksi: 15 potong/menit
Kecepatan Pemotongan Maks: 50-60m/menit

Mesin Pelurus Ukuran Tujuh Rol:

Presisi Pelurusan: ≤1.5mm/m²

Mesin Pemotongan:

Ketebalan Pemotongan: ≤3mm
Lebar Pemotongan: ≤1500mm

Mesin Pengepres Penutup

Mesin Pengepres Penutup (Tekan 160 Ton)

Fungsi: Membentuk penutup dan bagian bawah menggunakan dua mesin press punch 160 Ton.

Mesin Pengepres Penguncian Ganda (Tekan 63 Ton)

Fungsi: Digunakan untuk pelubangan dan penguncian lubang drum normal.

Otomatisasi: Pemuatan dan pembongkaran sepenuhnya otomatis.

Daya Unit: 15KW

Mesin Lem Pre Curling & Semprot

Mesin Palletizing Otomatis

Mesin Pengecatan Semprot

Garis Pencucian

Drum dibersihkan dan ditempatkan pada rantai transportasi pengecatan, beralih dari horizontal ke vertikal.
Panjang transportasi pencucian:55 m
Saluran pengeringan: L28m;W1.5m; H1.7m

Peralatan pengecatan

Pengecatan tiga warna:

Bagian dalam: Cat tahan air

Bagian luar: Cat magnetik alkohol asam

Ukuran: L4.8m; W4m; H2.4m

Peralatan pengeringan

Pengeringan vertikal 3 baris
Rentang kontrol suhu: suhu ruangan hingga 200°C, dapat disesuaikan
Akurasi kontrol suhu: ±5°C
Ukuran: L36M; W2.6M; H2.1M

Peralatan pendingin

Fungsi: Mengeraskan permukaan pernis setelah pemanggangan
Daya: 6.6 kW

Mesin Uji Kebocoran

Uji tipe horizontal, tekanan udara 0.03Mpa. Dikendalikan oleh PLC, penggerak udara terkompresi.

Informasi lainnya

Detail Produk

Diagram Tata Letak Lini Produksi Drum Baja

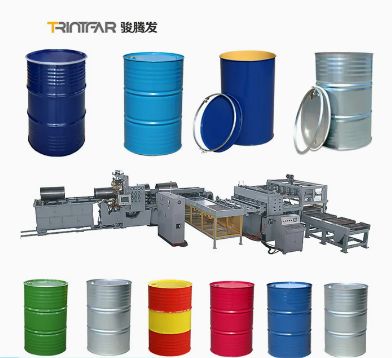

Hasil Produksi

Metode Pengelasan:

Peralatan ini menggunakan metode pengelasan sambungan rol, dengan elektroda dalam bentuk rol silinder. Lebar elektroda lebih besar dari bagian yang tumpang tindih dari pelat baja, memungkinkan kontrol atas ketebalan sambungan. Selama proses pengelasan, tekanan elektroda yang lebih tinggi dan arus pengelasan kontinu diterapkan. Dengan mengontrol parameter pengelasan seperti tekanan elektroda, arus pengelasan, dan waktu pengelasan, kualitas pengelasan yang stabil dapat dicapai. Mesin ini mampu melakukan proses pengelasan sambungan pada sambungan memanjang drum logam dengan diameter mulai dari 516mm (untuk drum kerucut) hingga 571.5mm.

Daftar Konfigurasi Peralatan

Lini Produksi Ujung Drum
SN.	Model No.	Nama	Unit	Kuantitas	Catatan
1	ST2311.00B	Kereta Up-Coil	set	1	Penggerak hidrolik
2	STK2010.01.00C	Unit Buka Koil	Set	1	Penggerak hidrolik；kontrol frekuensi kecepatan motor
3	STK1213100	Perata 9 rol dan Fasilitas Pengukuran	Set	1	kontrol servo
4	ST1319.00	Konveyor dari perata ke mesin press Mesin Pemotong Lembaran Scrap	Set	1
5	JD21-160	Mesin Pengepres Penutup	Set	2	160 Ton
6	MJ571.5	Cetakan untuk penutup dan bagian bawah	Set	2
7	ST1318.00	Konveyor untuk penutup ke mesin lem pra-koil dan semprot	Set	2	Sertakan konveyor dan penumpukan
8	YJX200900	mesin lem pra-koil dan semprot	Set	2	Kontrol PLC;
9	St-1001	Penumpukan otomatis untuk tutup drum	Set	2
10	Q11-2000	Mesin Pemotong Lembaran Scrap	Set	1	3*2000mm
11	KJKZ2011.00	Kotak kontrol listrik	Set	1
12	KJ2011.02.00	Stasiun hidrolik	Set	1

Pelubangan otomatis lubang 2′& 3/4′ dan penguncian penutup 2′& 3/4′
SN.	Nama	Unit	Kuantitas
1	Tekan daya leher dalam 63 Ton	Set	2
2	Cetakan Pengepres Ganda	Set	1
3	Cetakan Penguncian Ganda	Set	1
4	Garis transportasi otomatis untuk penutup	Set	1
5	Sistem kontrol listrik	Set	1

Potong ke Garis Panjang (untuk badan drum)
SN.	Model No.	Nama	Unit	Kuantitas	Catatan
1	ST2311.00B	Kereta Up-Coil	set	1	Penggerak hidrolik
2	STK2010.01.00C	Unit Buka Koil	Set	1	Penggerak hidrolik
3	STK1213100	Mesin perata 9 rol	Set	1	Kecepatan penyesuaian frekuensi
4	STK1213200	Fasilitas Pengukuran	Set	1	motor servo
5	Q11-1500	Mesin Pemotong Lembaran	Set	1	3*1500mm
6	KJKZ2011	Kotak kontrol listrik	Set	1
7	KJ2011.02.00	Stasiun hidrolik	Set	1

Lini Produksi Badan Drum Baja
SN.	Model No.	Nama	Unit	Kuantitas	Catatan
1	KJJQ.00	Konveyor			Garis pemotongan
2	FHJ-250-2	Mesin auto-welder	Set	1	Inverter frekuensi menengah tiga fase
3	YP-line201	Kompresi penggulungan garis pengelasan dan Potong lidah besi	Set	2
4	STG2201.00	Mesin flange ekstrusi	Set	1	Termasuk Rantai multi langkah kerja dan kontrol hidrolik kontrol listrik
5	STG2203.00	Mesin beading	Set	1	Termasuk Rantai multi langkah kerja dan kontrol hidrolik kontrol listrik
6	STG2202. 00	Mesin Corrugating	Set	1	Termasuk Rantai multi langkah kerja dan kontrol hidrolik kontrol listrik
7	STG1005.00	mesin uji Kebocoran garis pengelasan	Set	1	Termasuk Rantai multi langkah kerja dan kontrol hidrolik kontrol listrik
8	ST2204.05.00	Pemasukan otomatis untuk ujung drum	Set	1	Termasuk Rantai multi langkah kerja dan kontrol listrik
9	ST2204.00X	Mesin Penyambungan	Set	1	Termasuk Rantai multi langkah kerja dan kontrol hidrolik kontrol listrik
10	STG1005.00	Mesin uji Kebocoran	Set	1

Perawatan Belakang (Cuci, Pengeringan, Sistem Pengecatan, Dll.)
SN.	Nama	Unit	Kuantitas	Catatan
1	Mesin pengangkat	Set	1
2	Pencucian, pembersihan, dan transportasi	Set	1
3	Pengeringan dan transportasi	Set	1
4	Mesin pembalik	set	2
5	Ruang pengecatan (luar)	set	2	3 warna
6	Distributor depan	Set	2
7	Peralatan pengeringan tiga saluran vertikal	Set	1	(luar)
8	Pendinginan	Set	1
9	Distributor belakang	Set	1
