Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Gambar besar : Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10000~80000
Kemasan rincian:	Braket kayu/kotak kayu
Waktu pengiriman:	90~120
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Deskripsi

Konfigurasi Kapasitas:	60 PCS/H (berdasarkan produk 2m)	Operator:	1 orang
Area Peralatan:	65m6.5m2m (lwh)	Distribusi Daya Peralatan:	330KVA

Alur Kerja

Alur kerja: Decoiling→pembentukan gulungan→tekanan hidrolik→balik →pengelasan titik ganda→pengelasan jahitan samping →pengelasan kepala →pemotongan samping →pemotongan kepala →produk akhir →mesin penumpuk panel otomatis

Peralatan Utama

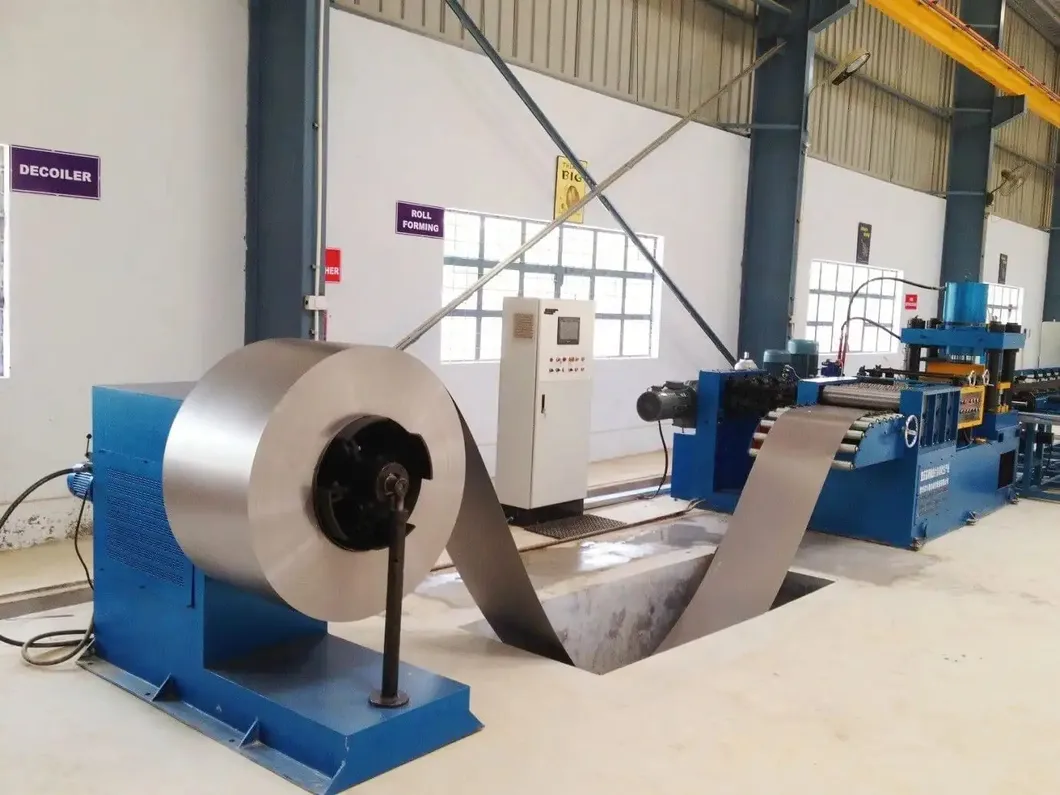

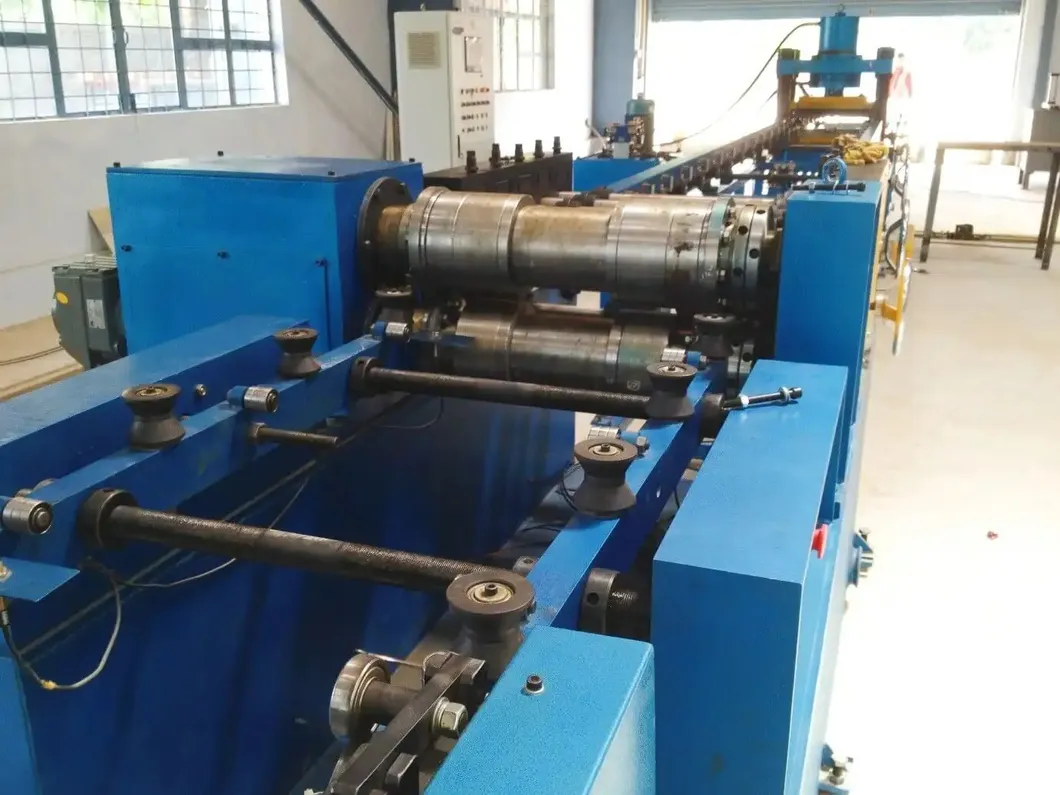

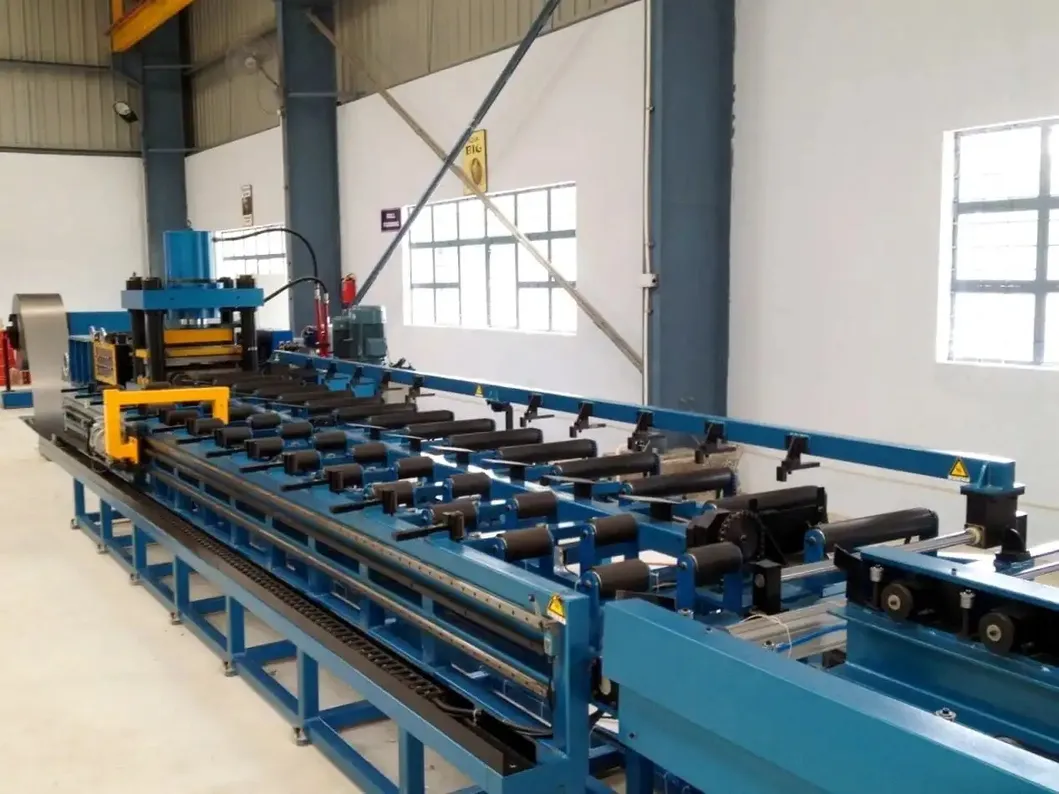

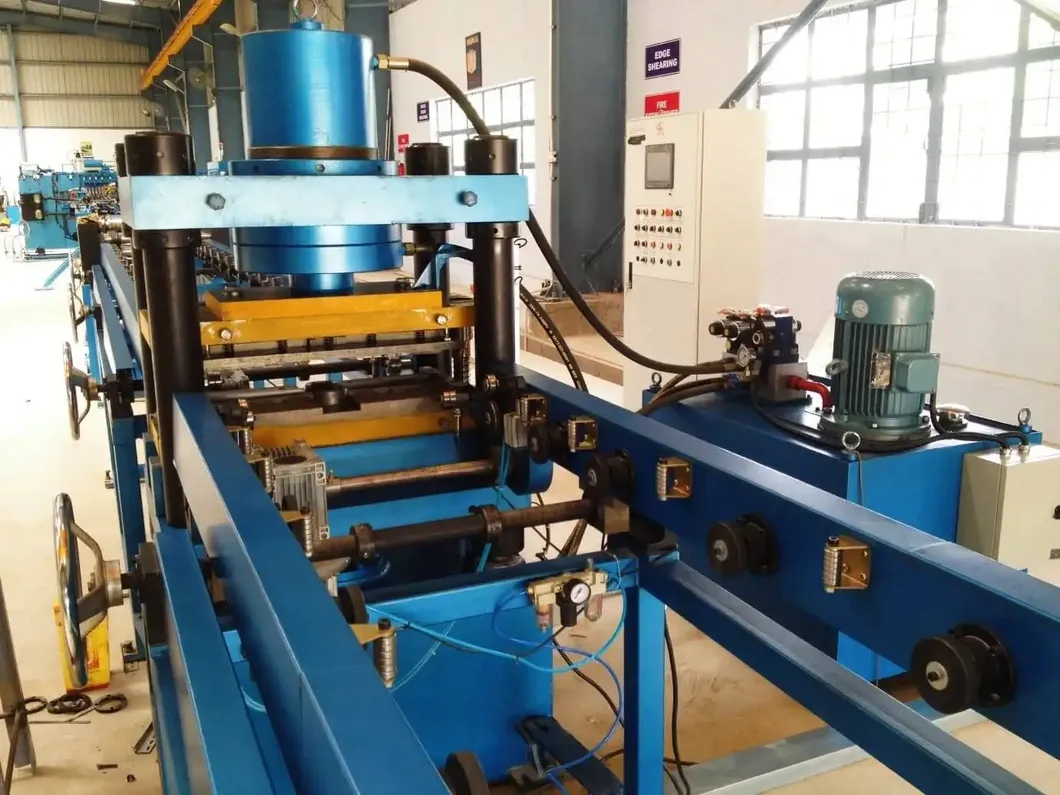

	Stasiun Pembentukan Gulungan Kecepatan penggulungan: 6-14 m/menit Tekanan yang dapat disesuaikan Pukulan akhir: Tekanan hidrolik 315 ton Encoder putar & penggerak servo untuk akurasi panjang/ukuran sirip Mekanisme perataan memastikan kerataan satu bagian Material yang tidak digulung ditempatkan pada rak pembongkaran 5 ton melalui troli pemuatan & digulung menjadi lembaran Lubang penyangga opsional sesuai permintaan pelanggan

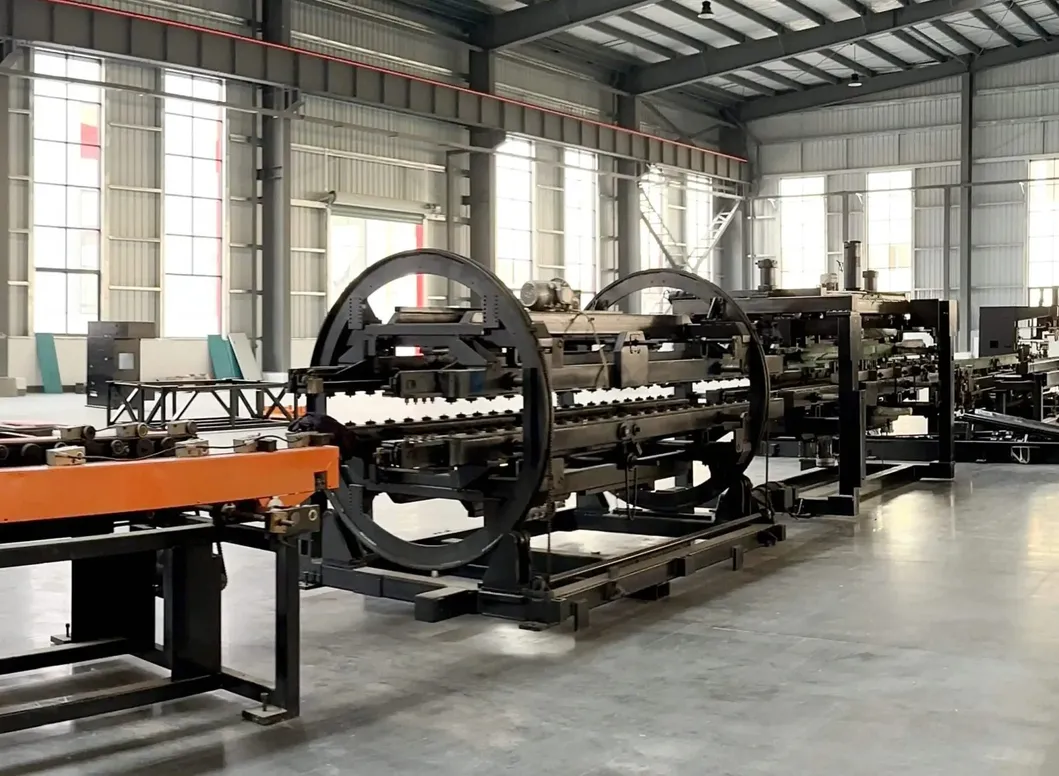

Stasiun Pembalik dan Penyambungan Kecepatan pengangkutan: 5-15 m/menit Pembalikan 180° sirip radiator Perangkat pembalik: rak putar, rak pembalik, sistem transmisi, perangkat pembalik, perangkat pendorong, dll. Lembaran pertama mencapai posisi yang telah ditetapkan → dibalik ke rak pengangkutan yang berlawanan Lembaran kedua mencapai posisi yang telah ditetapkan → perangkat pendorong memindahkannya ke lembaran pertama, menyelesaikan penyambungan
	Stasiun pengelasan titik pra-ganda Dua set perangkat tekanan pengelasan titik Daya: 60 KVA Setelah pembalikan & perakitan, mesin pengelasan titik pra-menyelaraskan & memperbaiki benda kerja untuk pengelasan multi-titik

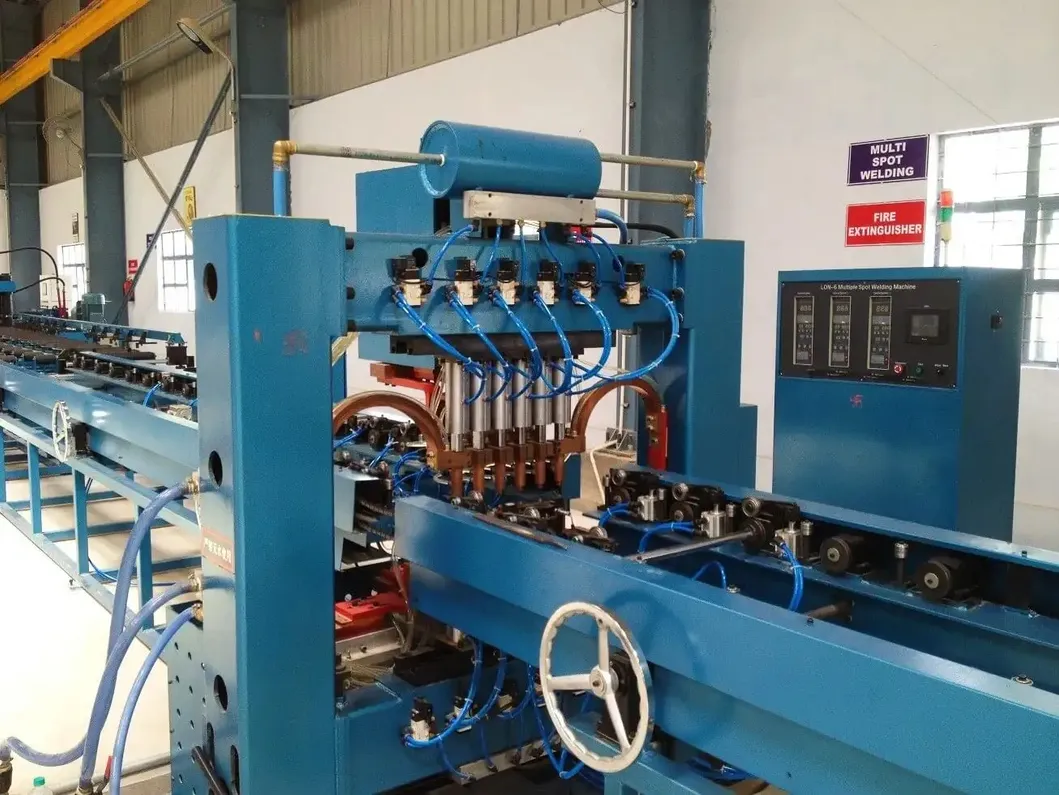

Stasiun pengelasan multi-titik gantry 12 set perangkat tekanan pengelasan titik Kepala pengelasan ganda, 6 titik/baris Catu daya AC: 12 set Daya: 12 * 50 KVA Pengelasan dua baris untuk meningkatkan efisiensi

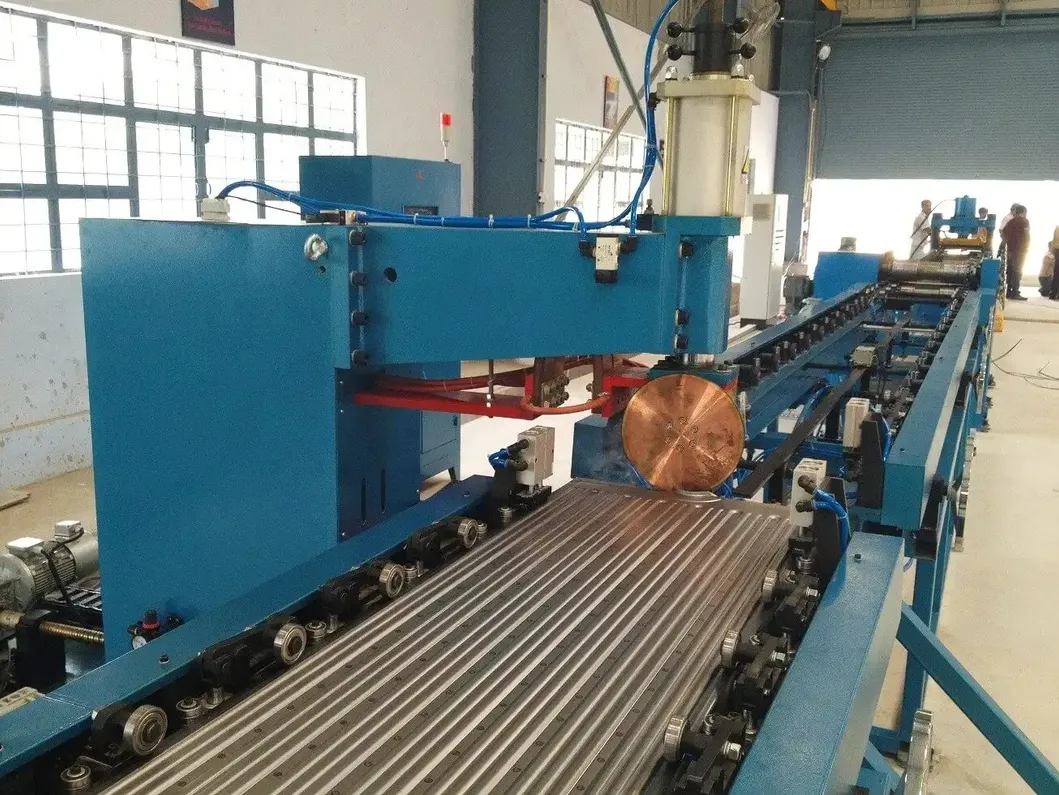

	Stasiun pengelasan jahitan dua sisi 2 set mesin pengelasan jahitan, disusun secara simetris 4 set kepala tekanan pengelasan jahitan 2 set catu daya pengelasan frekuensi variabel Daya: 2 * 160 KVA Tekanan maks: 12.000 N Mekanisme transmisi diferensial Kecepatan pengelasan jahitan: 0-2,8 m/menit
Stasiun pemotongan dan perataan gulungan Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotongan, mekanisme penghancuran tepi, mekanisme perataan, sistem kontrol elektronik, sistem pneumatik, dll. Disk geser gulungan memotong kedua sisi; disk pemotong terbuat dari baja perkakas paduan (tahan benturan, tahan aus, umur panjang) Kecepatan geser gulungan: 2-6 m/menit Daya penggerak: 4 kW
	Stasiun peninju akhir Terdiri dari alas, mekanisme pengangkat, rangka peninju, die peninju, silinder peninju, silinder pengangkat, dan stasiun hidrolik Digunakan untuk memotong ujung yang lepas untuk memastikan keselarasan dan konsistensi tepi Die peninju dengan tepi miring untuk mengurangi gaya peninju Tekanan mesin peninju: 160 T
Stasiun pengelasan busur argon akhir 2 set peralatan, disusun secara simetris 1 set untuk mengelas ujung depan, 1 set untuk mengelas ujung belakang benda kerja 4 set catu daya pengelasan busur argon Panasonic Rentang arus: 5-315 A Kecepatan pengelasan: 300-600 mm/menit
	Stasiun Palletizing Jumlah penyimpanan per rak palletizing: 40 pcs Jarak palet: 45 mm Metode pengambilan: Penjepit silinder menjepit material, penjepit berputar 90° untuk ditempatkan di rak Metode kerja kereta material: Gerakan langkah servo, bergerak ke posisi berikutnya setelah menempatkan 1 buah, penggantian kereta manual saat rak penuh

Mesin Aksesori Opsional


Mesin peninju pipa header	Perlengkapan Perakitan	Meja pengelasan flens	Meja balik untuk perakitan pengelasan

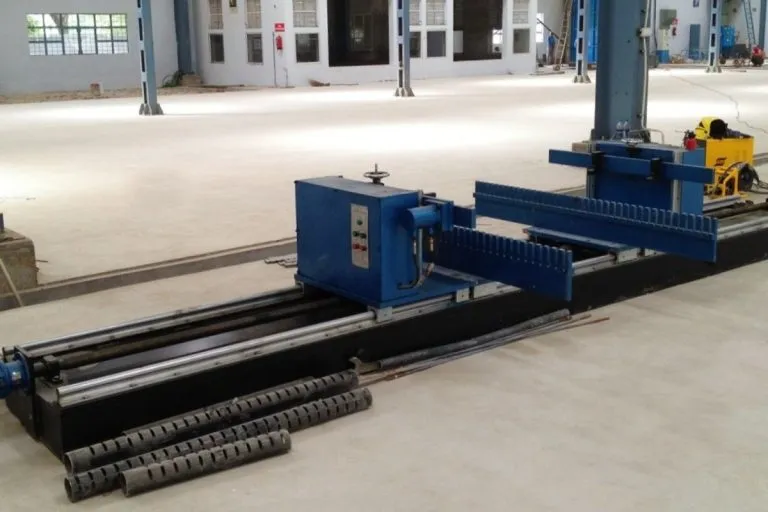

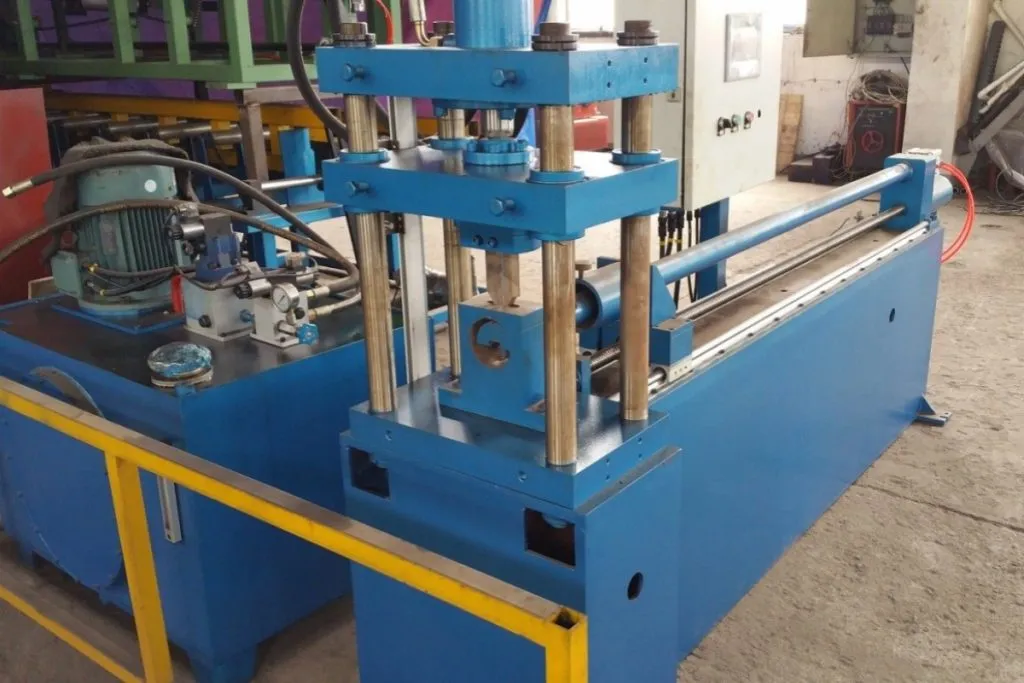

Mesin Pukulan Header secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada pipa (maks 40 panel). Pipa dipotong dengan 2 slot persegi panjang khusus per panel. Penyangga internal mencegah deformasi selama peninju. Waktu siklus per pukulan: ~6 detik.	Perlengkapan Perakitan Horizontal membantu dalam merakit panel radiator ke pipa header. Panel ditempatkan dalam perlengkapan rak di Mesin Penumpuk Otomatis dan kemudian ke dalam perlengkapan. Satu ujung disesuaikan secara manual untuk panjangnya, sementara ujung lainnya menggunakan penekan hidrolik untuk menahan dan memposisikan untuk pengelasan tack.	Perlengkapan dudukan flens bertenaga dirancang untuk menyelaraskan flens pemasangan secara akurat pada garis tengah radiator. Dengan penyesuaian bertenaga untuk panjang panel dan kedalaman perakitan, memungkinkan konfigurasi ulang cepat untuk perubahan produksi. Penentuan posisi motor servo memastikan perakitan yang presisi.	Perlengkapan balik bertenaga dirancang untuk membalik elemen radiator untuk perakitan radiator, setelah mengelas pipa header dari satu sisi, kemudian membalik radiator untuk mengelas sisi lain.

Informasi Lainnya

Detail Produk	Layanan Teknis
Lini Produksi Sirip Radiator Transformer Kuda Trintfar memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.	Patuhi customer-centricity dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti pemasangan, commissioning, pelatihan, dan pemeliharaan.

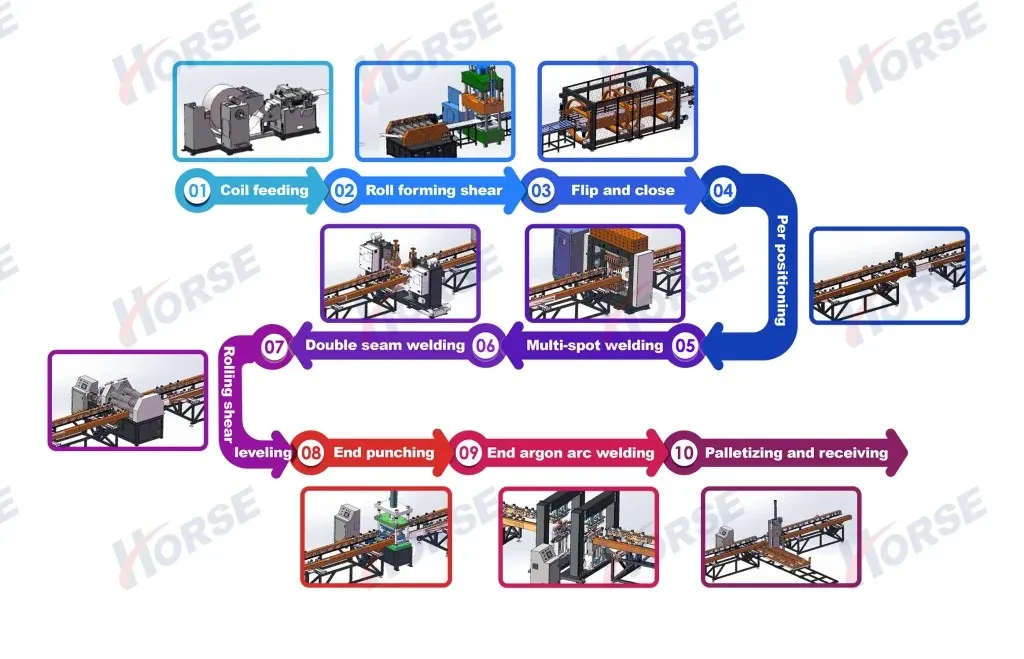

Diagram Tata Letak Lini Produksi Sirip Radiator Transformer Sepenuhnya Otomatis	Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan. Pemasangan dan commissioning: Sesuai dengan kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi pemasangan yang ditunjuk oleh pengguna dalam waktu yang ditentukan, dan mengirimkan teknisi layanan teknis untuk memasangnya di lokasi. Ketika pengguna memiliki suku cadang pemasangan dan commissioning dasar, teknisi layanan teknis akan memasang dan men-debug mesin agar pengguna dapat menggunakannya, memastikan bahwa lingkungan pemasangan dan commissioning rapi, bersih, dan teratur. Pelatihan purna jual: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di lokasi pembeli atau pusat pelatihan penjual. Topik utama meliputi: -Penggunaan perangkat lunak kontrol -Prosedur hidupkan/matikan -Pengaturan parameter panel dan perangkat lunak -Pembersihan dan pemeliharaan mesin dasar -Penanganan kegagalan perangkat keras umum -Tindakan pencegahan operasional Pemeliharaan peralatan -Garansi satu tahun setelah penerimaan akhir; -Waktu respons layanan pelanggan dalam waktu 24 jam; -Perbaikan berbayar disediakan setelah masa garansi.

Hasil Produksi

Daftar Konfigurasi Peralatan

Tidak	Nama	Model	Jumlah	Unit
1	Mesin pembuka gulungan otomatis	FJJ-0-0	1	Set
2	Mesin geser pembentuk gulungan	CXJ-0-0	1	Set
3	Mesin pembalik dan perakitan	FZJ-0-0	1	Set
4	Mesin pengelasan titik pra-ganda	DN60-2C	1	Unit
5	Mesin pengelasan titik 12 kepala gantry	LM-12C	1	Unit
6	Mesin pengelasan jahitan dua sisi	2*FVM160-2C	1	Unit
7	Mesin penggulungan dan perataan	JPJ-0-0	1	Unit
8	Mesin peninju akhir	CQJ-0-0	1	Unit
9	Mesin pengelasan busur argon akhir	YHH-4C	2	Unit
10	Mesin penumpuk produk jadi	MDJ-0-0	1	Unit
11	Rak konveyor	SSJ-0-0	10	Unit

Daftar sistem kontrol

Pneumatik	Airtac
Kontrol	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan & aktuator linier	THK
Hidrolik	Yuci
Listrik	Schneider, Siemens
