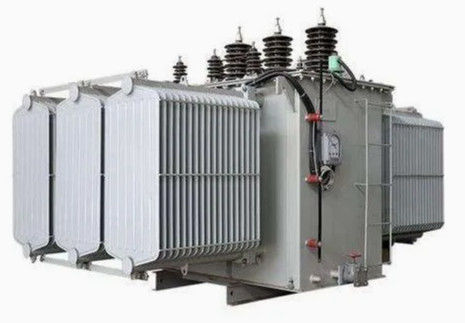

Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Gambar besar : Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10000~80000
Kemasan rincian:	Braket kayu/kotak kayu
Waktu pengiriman:	90~120
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

Pendinginan dinding sirip bergelombang Transformator distribusi daya Minyak terbenam Radiator sirip Otomatis Pengelasan lini produksi

Deskripsi

Jalur Produksi Otomatis:	Luas	Produksi Fleksibel:	Manufaktur yang cerdas
Otomasi:	Otomasi	Jaminan:	Garansi 1 tahun
Specification:	other	Asal usul:	Cina
Lingkup Produksi:	lini produk	Sertifikasi:	ISO, CE, ABS

Aliran Kerja

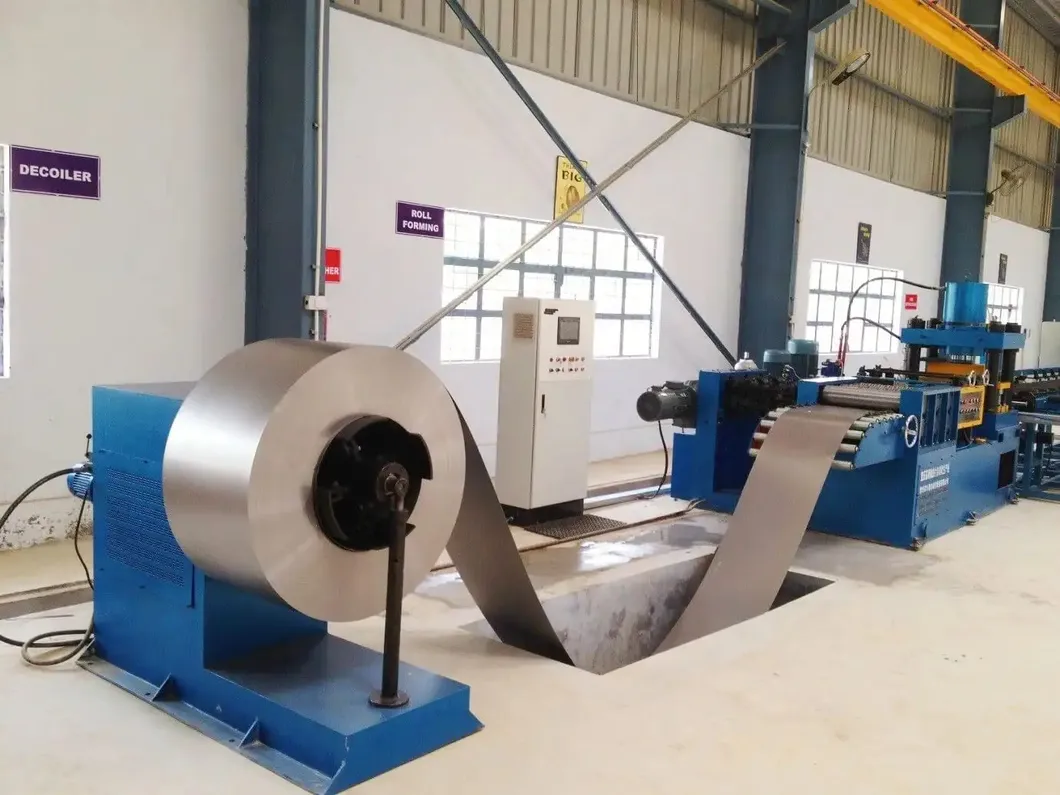

Aliran kerja:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machine

Peralatan utama

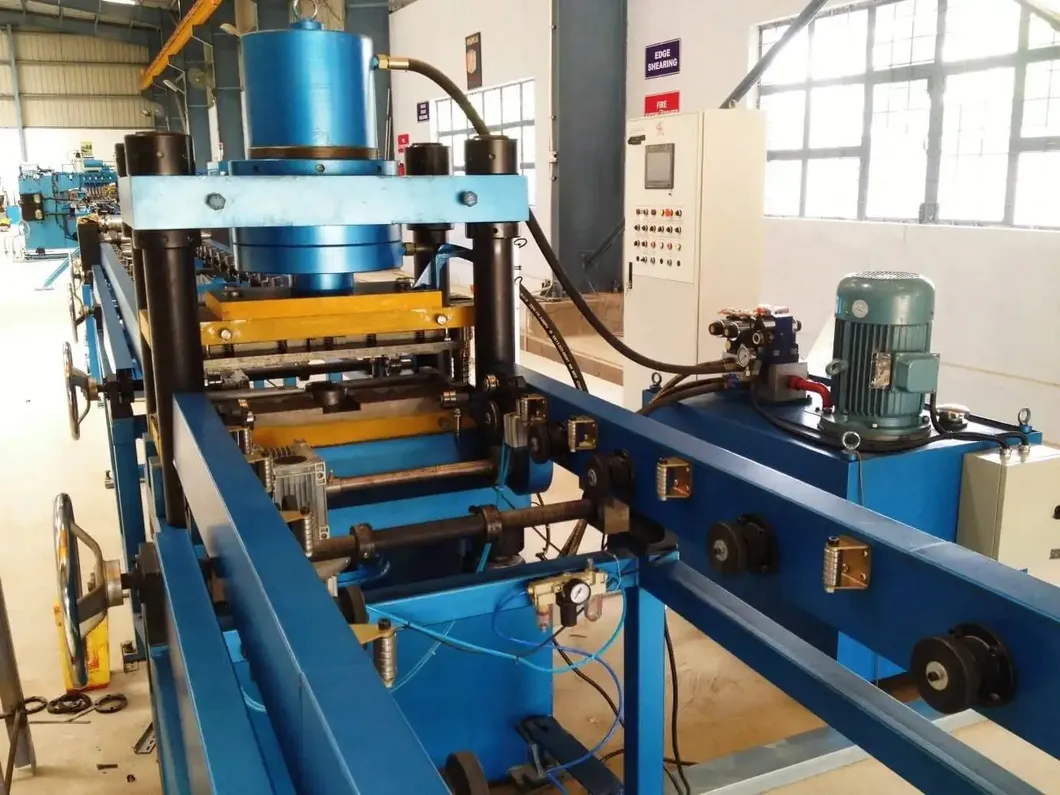

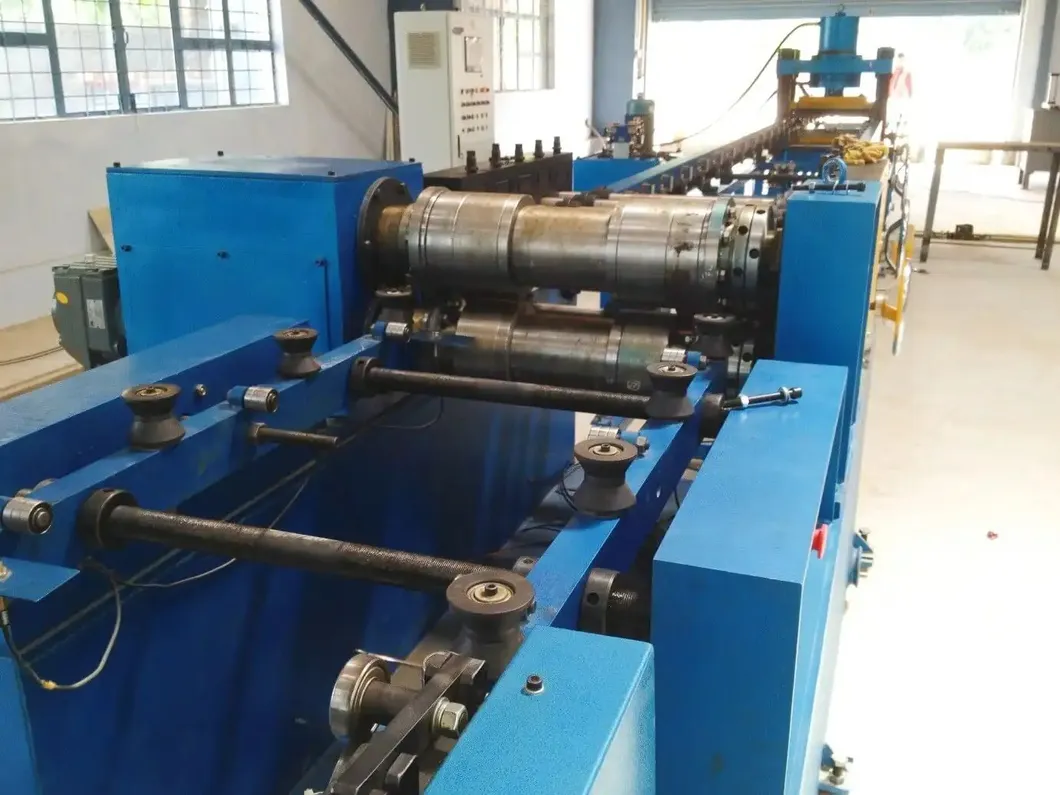

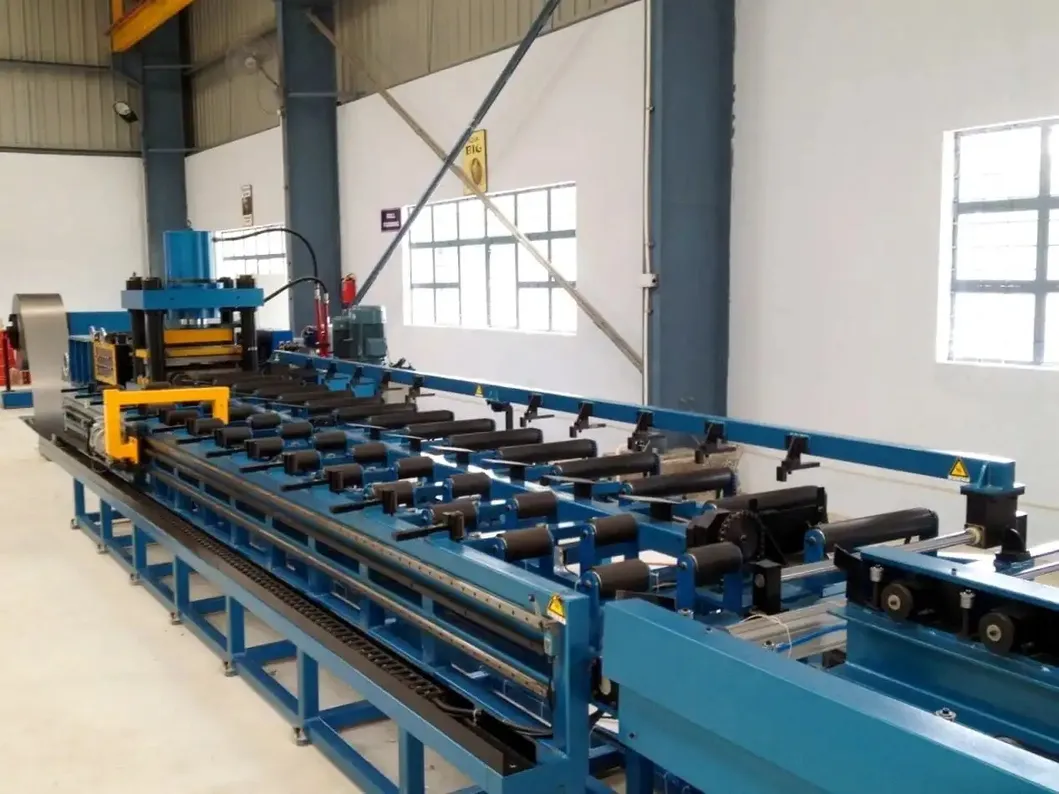

	Stasiun rolling forming Kecepatan bergulir: 6-14 m/menit Tekanan yang dapat disesuaikan Punch akhir: pencet hidrolik 315 ton Encoder putar & servo drive untuk akurasi panjang / ukuran sirip Mekanisme perataan memastikan datarnya potongan tunggal Bahan yang tidak digulung yang ditempatkan pada rak pengunggahan 5 ton melalui gerobak pemuatan & digulung menjadi lembaran lubang penyangga opsional per permintaan pelanggan

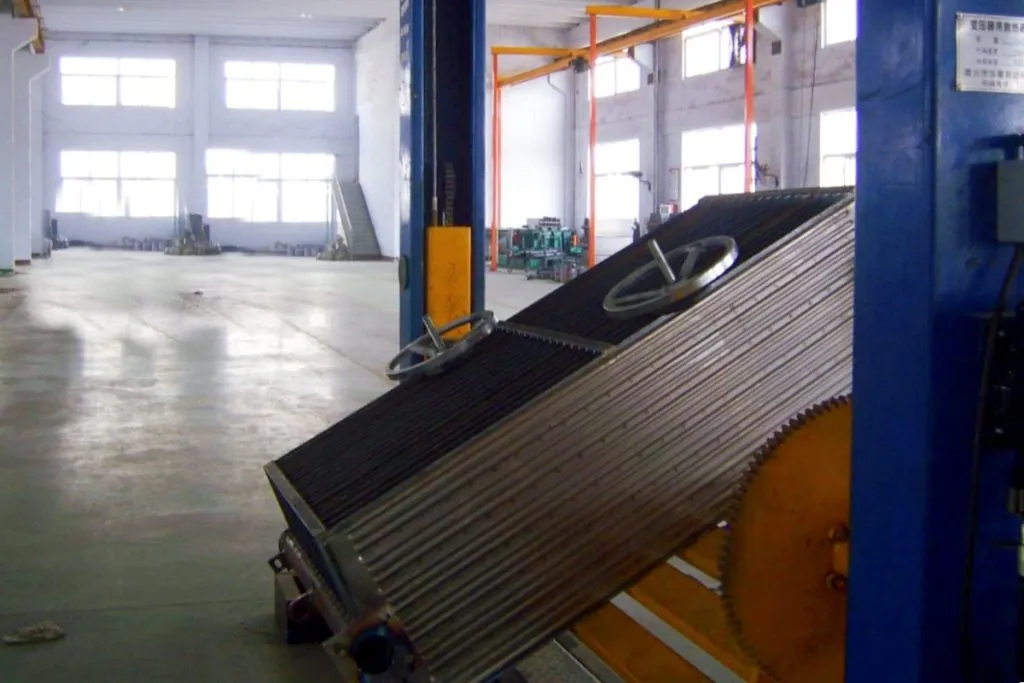

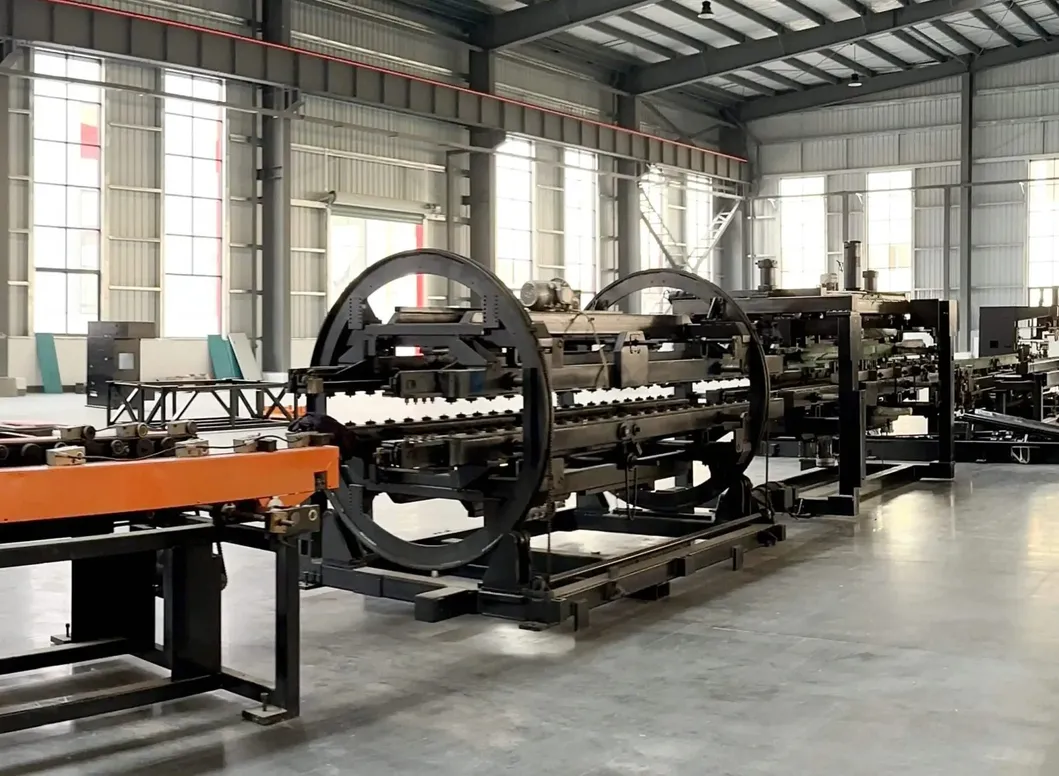

Stasiun membalik dan bergabung Kecepatan pengangkutan: 5-15 m/menit 180° membalikkan sirip radiator Perangkat membalik: rak berputar, rak membalik, sistem transmisi, perangkat membalik, perangkat mendorong, dll. Lembar pertama mencapai posisi preset → diputar ke rak pengangkut berlawanan Lembar kedua mencapai posisi yang telah ditetapkan → perangkat mendorong memindahkannya ke lembaran pertama, menyelesaikan penggabungan
	Stasiun pengelasan pre-spot dengan kepala ganda Dua set perangkat tekanan pengelasan titik Daya: 60 KVA Setelah membalik & perakitan, pre-spot mesin las menyelaraskan & memperbaiki workpieces untuk multi-spot las

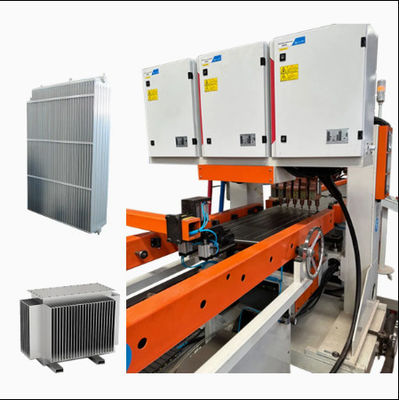

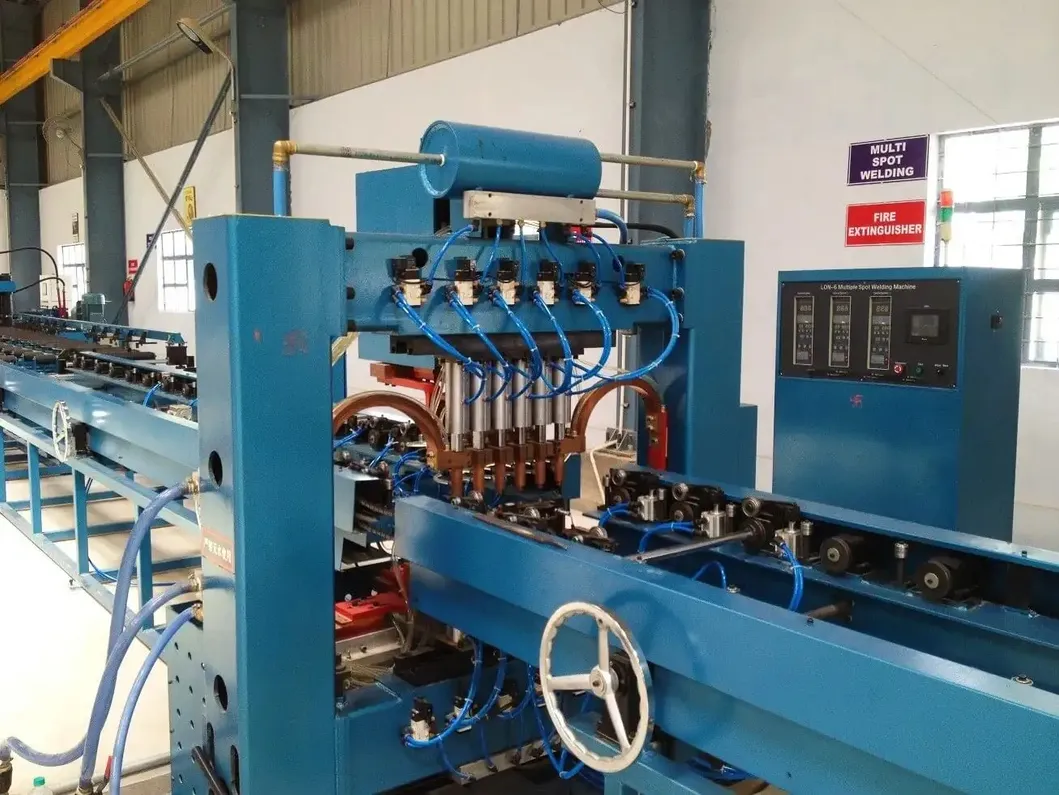

Stasiun pengelasan multi-spot gantry 12 set perangkat tekanan pengelasan titik Kepala pengelasan kepala ganda, 6 poin/baris Sumber daya AC: 12 set Kekuatan: 12 * 50 KVA Pengelasan baris ganda untuk meningkatkan efisiensi

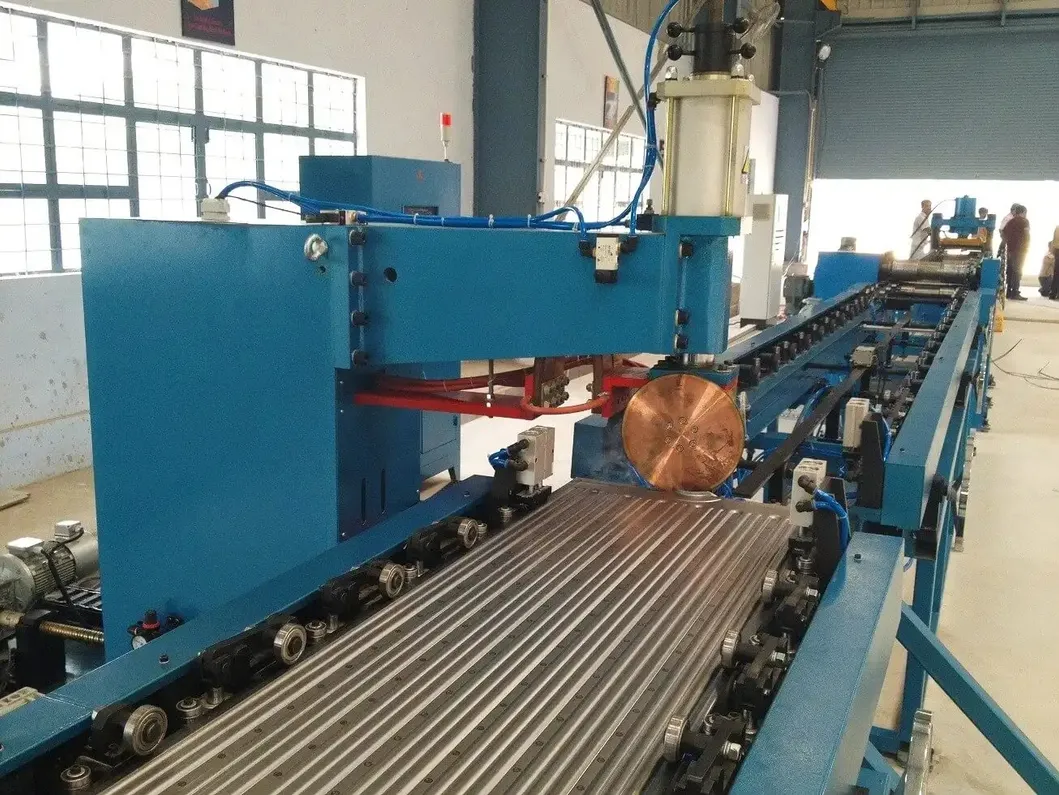

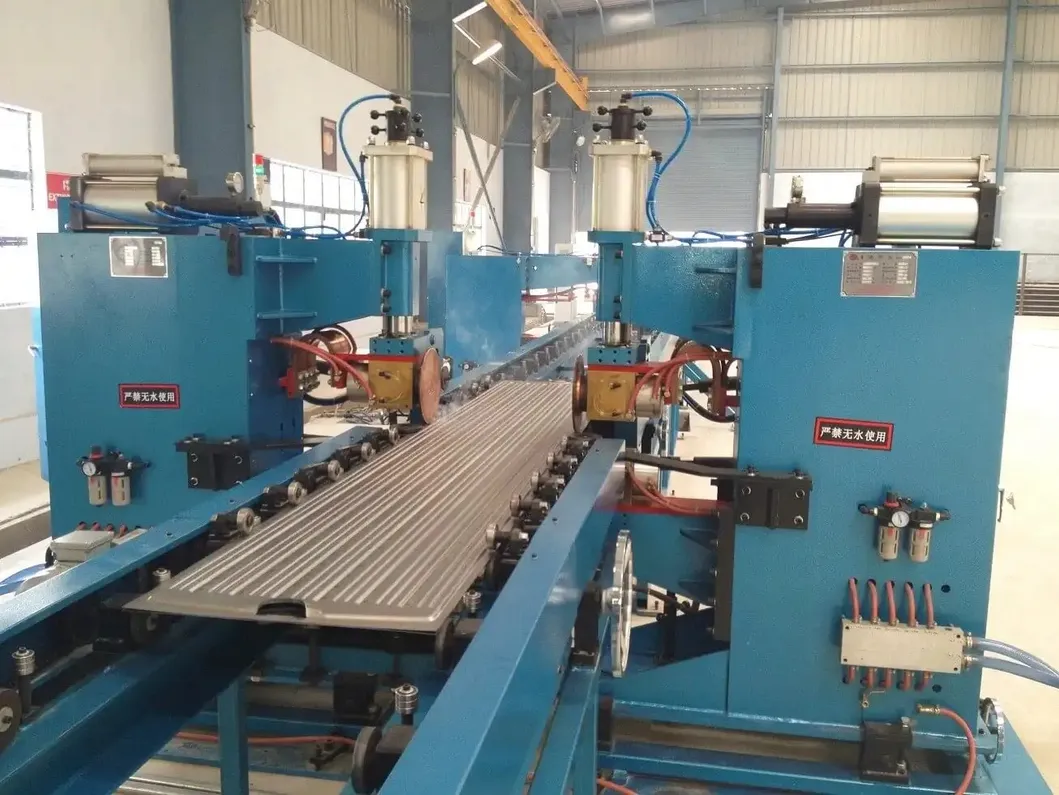

	Stasiun pengelasan jahitan sisi ganda 2 set mesin las jahitan, disusun secara simetris 4 set kepala tekanan pengelasan jahitan 2 set catu daya pengelasan frekuensi variabel Daya: 2 * 160 KVA Tekanan maksimum: 12.000 N Mekanisme transmisi diferensial Kecepatan pengelasan jahitan: 0-2,8 m/min
Stasiun penggunting dan penyeimbang Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme penyeimbang, sistem kontrol elektronik, sistem pneumatik, dll. Rolling shear disc memotong kedua sisi; cutter disc terbuat dari baja paduan alat (tahan benturan, tahan haus, umur panjang) Kecepatan penggunting rolling: 2-6 m/min Daya penggerak: 4 kW
	Stasiun penumbukan ujung Terdiri dari dasar, mekanisme angkat, rangka tusuk, die tusuk, silinder tusuk, silinder angkat, dan stasiun hidrolik Digunakan untuk memotong ujung longgar untuk memastikan keselarasan tepi dan konsistensi Memukul mati dengan tepi miring untuk mengurangi kekuatan pemukul Tekanan mesin perforasi: 160 T
Stasiun pengelasan busur argon ujung 2 set peralatan, diatur secara simetris 1 set untuk pengelasan ujung depan, 1 set untuk pengelasan ujung belakang benda kerja 4 set Panasonic argon arc welding power supply Rentang arus: 5-315 A Kecepatan pengelasan: 300-600 mm/menit

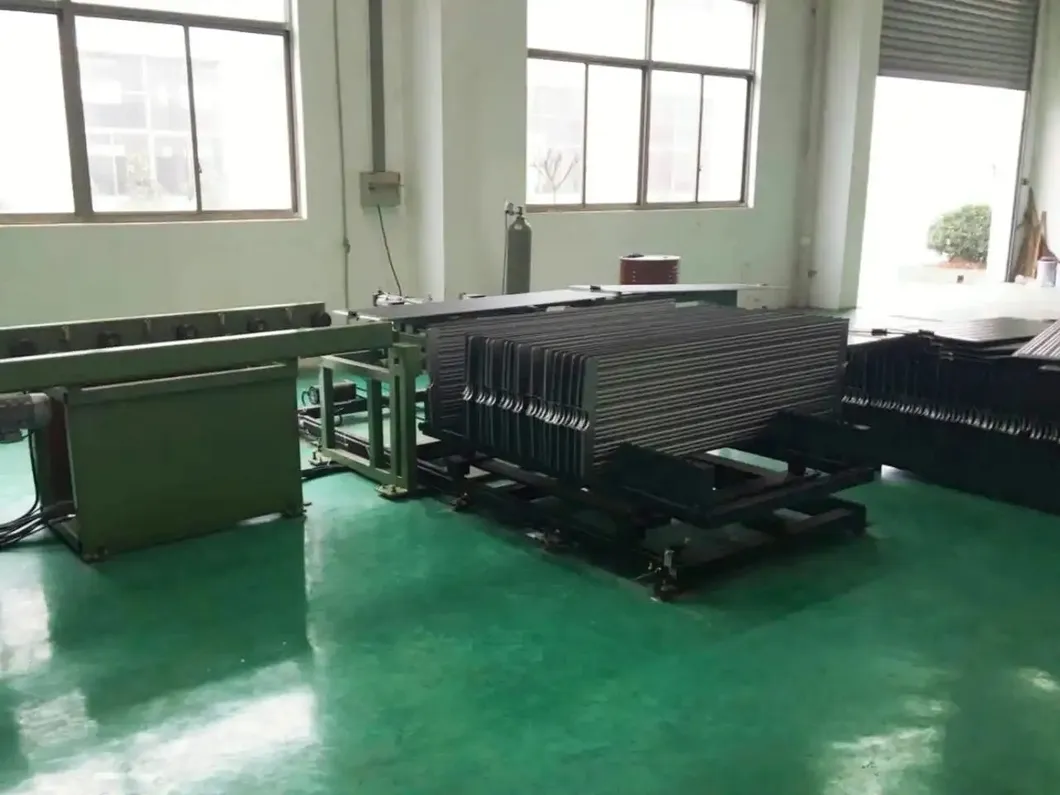

	Stasiun palletisasi Jumlah penyimpanan per rak paletisasi: 40 pcs Jarak pallet: 45 mm Metode penangkapan: Bahan penjepit silinder, pegangan berputar 90° untuk ditempatkan di rak Metode kerja keranjang bahan: Gerakan servo step, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian keranjang manual ketika rak penuh

Mesin aksesori opsional

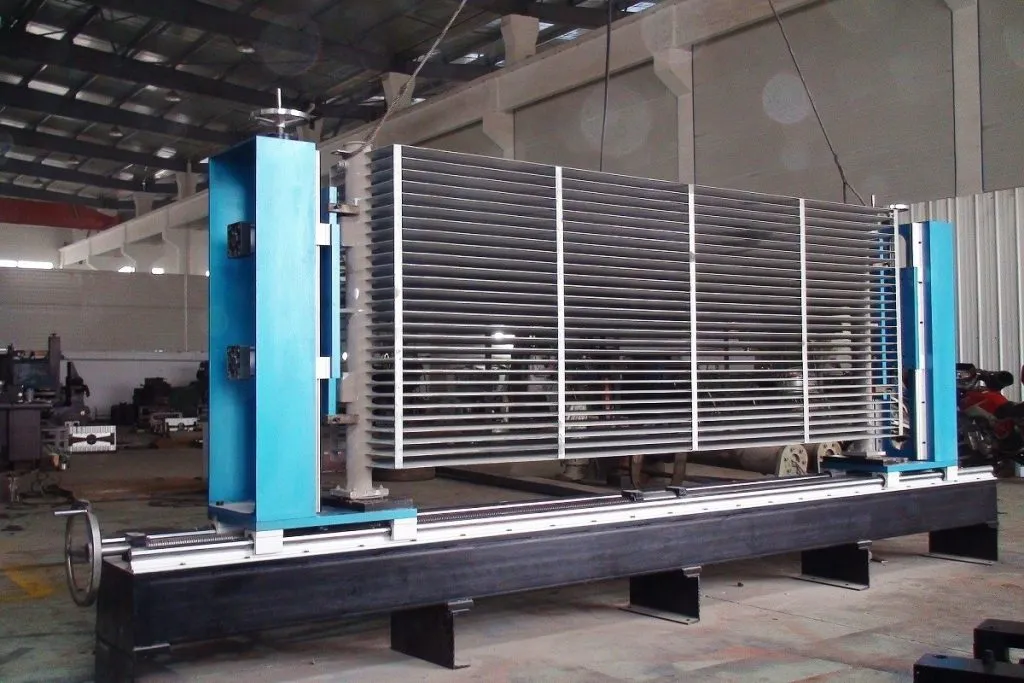

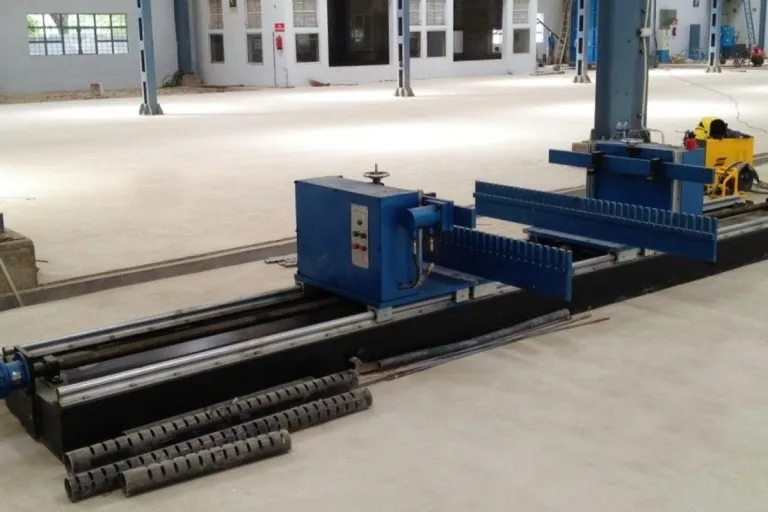

Mesin pemukul pipa header	Perlengkapan perakitan	Meja pengelasan flange	Putar meja untuk perakitan las

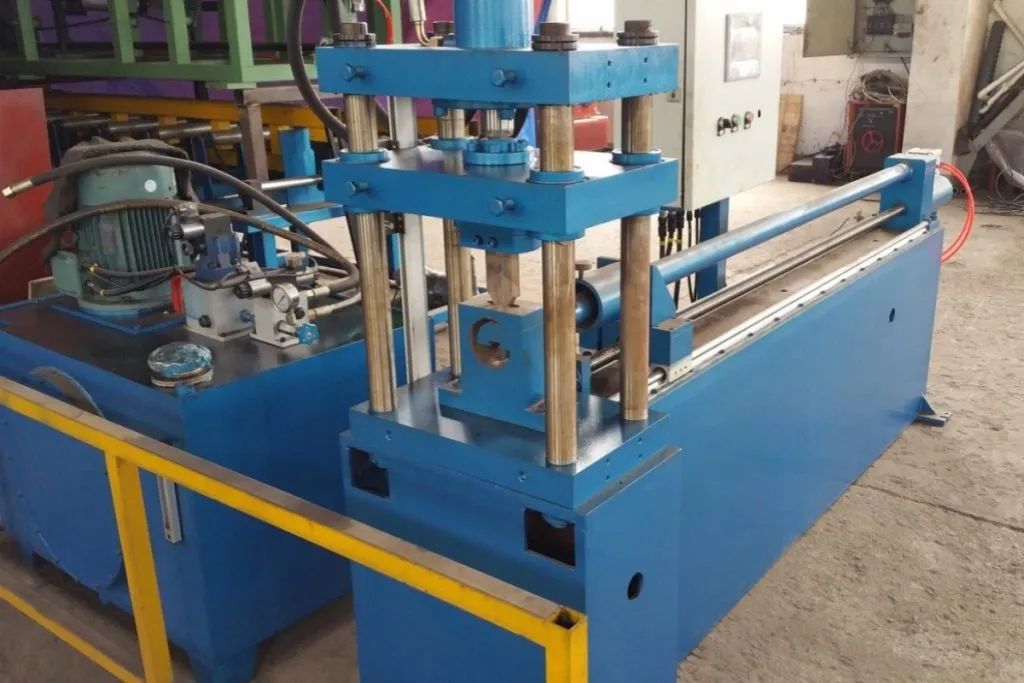

Header Punch Machine secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada sebuah pipa (max 40 panel).Dukungan internal mencegah deformasi selama tusukanWaktu siklus per pukulan: ~ 6 detik.	Fiksure Perhimpunan Horizontal membantu dalam perakitan panel radiator ke pipa header. Panel ditempatkan di perlengkapan rak di mesin tumpukan otomatis dan kemudian ke dalam perlengkapan.Satu ujung diatur secara manual untuk panjang, sementara ujung lainnya menggunakan mesin pencet hidrolik untuk memegang dan posisi untuk pengelasan tack.	Perlengkapan pemasangan flange bertenaga dirancang untuk secara akurat menyelaraskan flange pemasangan pada garis tengah radiator.memungkinkan konfigurasi ulang cepat untuk perubahan produksiPosisi servo motor memastikan perakitan yang tepat.	Perlengkapan putaran bertenaga dirancang untuk memutar elemen radiator untuk perakitan radiator, setelah pengelasan pipa header dari satu sisi, kemudian memutar radiator untuk pengelasan sisi lain.

Informasi lainnya

Rincian produk	Layanan Teknis
Jalur produksi Trintfar Horse Transformer Radiator Fin memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.	Ikuti sentrisasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, persiyapan, pelatihan, dan pemeliharaan.

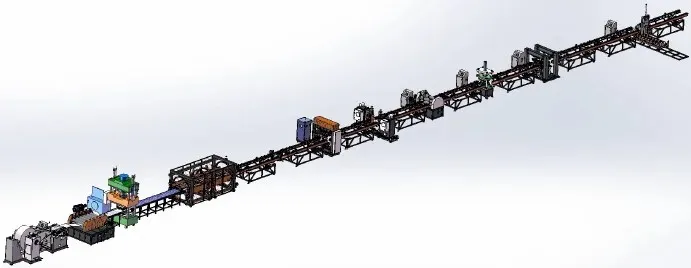

Transformer sepenuhnya otomatis Radiator Fin Produksi LineLayout Diagram	Layanan pra-penjualan: Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan. Pemasangan dan pengoperasian: Menurut kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk oleh pengguna dalam waktu yang ditentukan,dan mengirim insinyur layanan teknis untuk menginstalnya di lokasiKetika pengguna memiliki instalasi dasar dan komisi suku cadang, insinyur layanan teknis akan memasang dan debug mesin untuk pengguna untuk menggunakan,memastikan bahwa lingkungan lokasi instalasi dan pengoperasian bersih, bersih dan teratur. Pelatihan Pasca Penjualan: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di situs pembeli atau pusat pelatihan penjual. - Mengontrol penggunaan perangkat lunak - Prosedur on/off - Panel dan perangkat lunak pengaturan parameter -Pembersihan dan pemeliharaan mesin dasar - Mengatasi kegagalan perangkat keras yang umum -Perawatan operasi Pemeliharaan peralatan - Garansi satu tahun setelah penerimaan akhir; - Waktu respons layanan pelanggan adalah dalam 24 jam; - Perbaikan berbayar disediakan setelah masa garansi.

Hasil Produksi

Daftar konfigurasi peralatan

Tidak.	Nama	Model	Qty	Satuan
1	Mesin unwinding otomatis	FJJ-0-0	1	Set
2	Mesin pengiris penggulung rolling	CXJ-0-0	1	Set
3	Mesin putar dan perakitan	FZJ-0-0	1	Set
4	Mesin pengelasan pre-spot dengan kepala ganda	DN60-2C	1	Satuan
5	Mesin pengelasan titik 12 kepala gantry	LM-12C	1	Satuan
6	Mesin pengelasan jahitan sisi ganda	2*FVM160-2C	1	Satuan
7	Mesin rolling dan leveling	JPJ-0-0	1	Satuan
8	Mesin penumbuk ujung	CQJ-0-0	1	Satuan
9	Mesin pengelasan busur argon ujung	YHH-4C	2	Satuan
10	Mesin menumpuk produk jadi	MDJ-0-0	1	Satuan
11	Rak konveyor	SSJ-0-0	10	Satuan

Sistem kontrol Daftar

Pneumatik	Serangan udara.
Pengendalian	Mitsubishi atau Siemens
Sistem Servo	Yaskawa
Bantalan linier & Aktuator	THK
Hidraulik	Yuci
Listrik	Schneider, Siemens
