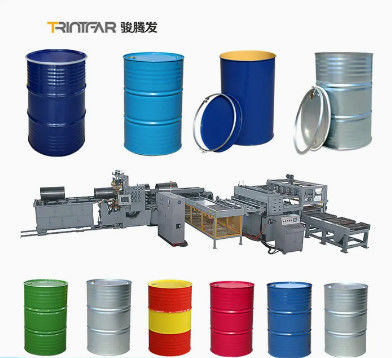

200L Steel Drum Line Produksi 11 orang dioperasikan

Gambar besar : 200L Steel Drum Line Produksi 11 orang dioperasikan

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10,000-80,000
Kemasan rincian:	Braket kayu/kotak kayu
Delivery Time:	90~120
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

200L Steel Drum Line Produksi 11 orang dioperasikan

Deskripsi

Konfigurasi Kapasitas:	2-10 drum/mnt	Operator:	Sekitar 11 orang
Konsumsi Daya:	1 kWh/drum	Jaminan:	1 tahun
Tegangan:	220V/380V/440V	Layanan Pasca Penjualan:	Dukungan teknis video
Menyoroti:	200L Steel Drum Produksi Line , Garis Produksi Gendang Baja

Aliran Kerja

Aliran kerja:Pengelompokan → Pengelasan jahitan → Kerucut/Flanging → Corrugating/W Beading → Uji kebocoran (sebelum jahitan) → Jahitan → Uji kebocoran (setelah jahitan) → Minyak bersih, Cuci, Fe-Phosphorize,Mencuci → Mencuci Pengeringan → Lukisan luar → Pengeringan setelah Lukisan luar → Pendingin → Gudang (Offline)

Peralatan utama

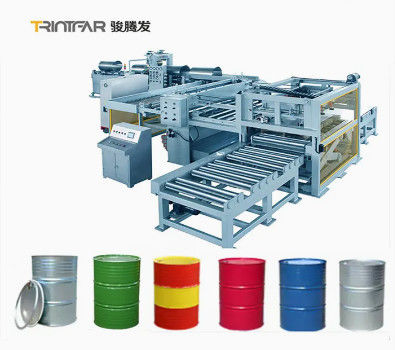

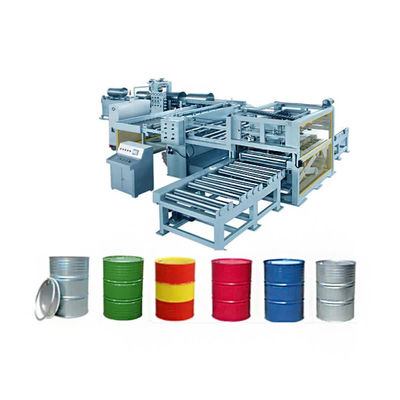

Mesin produksi badan drum baja

Mesin Produksi Lembar Baja Badan Drum

Keranjang Koil: Penggerak motor 3-in-1, hidraulik naik/turun

Unit Uncoil: Penggerak hidraulik, tidak ada putaran listrik, diameter kumparan Ф508-Ф610mm, beban maksimum: 15 ton

7-roller leveler: 7 rol, kecepatan motor disesuaikan dengan frekuensi

Fasilitas Pengukuran: Keakuratan panjang melalui mesin layanan AC buatan Jepang

Mesin pemotong lembaran: 3*1500mm, dikendalikan PLC

Pengangkut: Mengirim lembaran pemotong ke tukang las otomatis

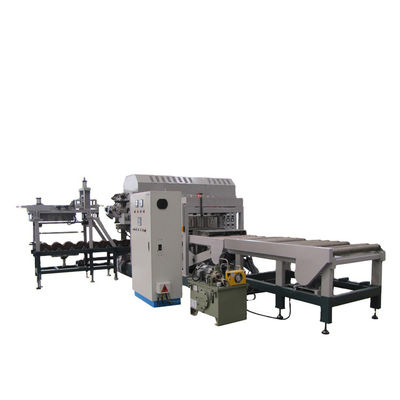

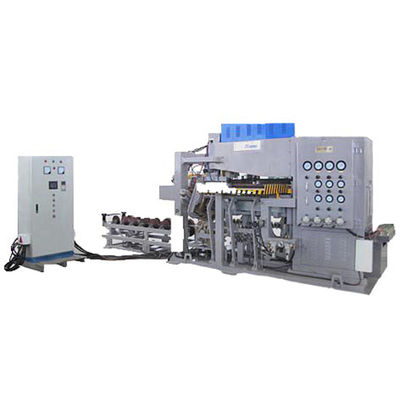

Mesin pengelasan otomatis badan drum

Kontrol tumpang tindih: Posisi batang panduan drum; Z-bar memastikan tumpang tindih 2mm dengan pemeliharaan yang mudah melalui strip keausan yang dapat dilepas dan hidung berprofil untuk kontak roda las yang tepat.

Roll kaca jam: Dipasang pada rangka target post dengan sensor, memastikan ukuran bertahap, tumpang tindih yang konsisten, dan penandaan permukaan yang diminimalkan; gulung bawah berputar untuk perawatan,Upper roll diatur untuk toleransi ukuran dengan silinder pneumatik.

Kepala Las: SEW inverter-dikuasai AC motor dengan gearbox dan tekanan pneumatik untuk kecepatan konstan; roda las cross-indexed untuk bahkan memakai, otomatis dilumasi,dan dapat dipotong secara manual atau semi otomatis untuk mengurangi waktu henti.

Slide Silinder Kepala Las: Kepala las bagian bawah dipasang pada ram paduan ringan dengan silinder pneumatik dan balok pegas untuk menstabilkan kekuatan dan meredam reaksi pada awal las.

Kontrol Pengelasan: AC tiga fase hemat energi, kontrol dengan layar LCD.

Transformer: SP 350KVA.

Gulung penglatingOpsional.

Mesin Flange

Pembentukan flange efisiensi yang lebih tinggi. cocok untuk baja yang digulung dingin, dikendalikan PLC, drive hidrolik. daya unit: 22KW.

Mesin penggunting manik

Dengan 8 cetakan melengkung bergerak ke luar untuk membentuk 12mm beading diatur.

Mesin Wave

Pembentukan flange efisiensi yang lebih tinggi. cocok untuk baja yang digulung dingin, dikendalikan PLC, drive hidrolik. daya unit: 22KW.

Mesin menjahit

Auto load press and seam welding. motor ganda dan poros utama. roda roll mekanisme cam, mudah diatur, dikendalikan PLC. daya unit: 41KW.

Mesin produksi bagian bawah drum baja dan penutup atas

Mesin Decoiling Straightening & Shearing

Mesin Decoiling:

Lebar lembar: 600-1320mm
Ketebalan: 0,6-1,4 mm
Kapasitas produksi: 15 potong/menit
Kecepatan pemotongan maksimum: 50-60m/menit

Mesin Penggaris Tujuh Roller:

Keakuratan perataan: ≤1,5 mm/m2

Mesin Penggunting:

Ketebalan pemotong: ≤3mm
Lebar pemotong: ≤1500mm

Mesin Pencetak Tutup

Mesin Pencetak Tutup (160 Ton Press)

Fungsi:Membentuk penutup dan bagian bawah menggunakan dua 160 Ton pencet.

Mesin Pencetak Kunci Ganda ((63 Ton Press)

Fungsi:Digunakan untuk mengetuk dan mengunci lubang drum normal.

Otomasi:Pemuatan dan pengungkapan sepenuhnya otomatis.

Daya satuan:15KW

Mesin Pre Curling & Spray Sealing Glue

Mesin Pelletizing Otomatis

Mesin cat semprot

Jalur cuci

Drum dibersihkan dan ditempatkan pada rantai transportasi cat, transisi dari horizontal ke vertikal.
Panjang transportasi cuci:55 m
Saluran pengeringan:L28m; W1.5m; H1.7m

Peralatan melukis

Lukisan tiga warna:

Bagian dalam: Cat tahan air

Bagian luar: cat magnet asam alkohol

Ukuran: L4.8m; W4m; H2.4m

Peralatan pengeringan

Pengeringan vertikal 3 baris
Jangkauan kontrol suhu:suhu kamar hingga 200°C, diatur
Keakuratan kontrol suhu:± 5°C
Ukuran:L36M; W2.6M; H2.1M

Peralatan pendingin

Fungsi: Permukaan lacquer yang keras setelah dipanggang
Kekuatan: 6,6 kW

Mesin uji kebocoran

Uji tipe horizontal, tekanan udara 0,03Mpa.Dikendalikan oleh PLC, pendorong udara terkompresi.

Informasi lainnya

Rincian produk

Diagram Tata Letak Garis Produksi Gelang Baja

Hasil Produksi

Metode pengelasan:

Peralatan ini menggunakan metode pengelasan seam roll, dengan elektroda dalam bentuk rol silinder.memungkinkan kontrol atas ketebalan sendi. Selama proses pengelasan, tekanan elektroda yang lebih tinggi dan arus pengelasan terus menerus diterapkan. Dengan mengontrol parameter pengelasan seperti tekanan elektroda, arus pengelasan, dan waktu pengelasan,kualitas las yang stabil dapat dicapaiMesin ini mampu melakukan proses pengelasan jahitan pada jahitan longitudinal dari drum logam dengan diameter mulai dari 516mm (untuk drum kerucut) hingga 571,5mm.

Daftar konfigurasi peralatan

Drum Ends Line Produksi
SN.	Nomor model.	Nama	Satuan	Jumlah	Catatan
1	ST2311.00B	Keranjang Up-Coil	set	1	Penggerak hidraulik
2	STK2010.01.00C	Unit Uncoiling	Set	1	Penggerak hidraulik;pengaturan frekuensi kecepatan motor
3	STK1213100	9 rol leveler dan fasilitas pengukuran	Set	1	kontrol servo
4	ST1319.00	Conveyor dari leveler untuk mesin pressing Scrap Sheet-Mesin pemotong	Set	1
5	JD21-160	Mesin Pencetak Tutup	Set	2	160 Ton
6	MJ571.5	Cetakan untuk penutup dan bagian bawah	Set	2
7	ST1318.00	Conveyor untuk penutup untuk mesin pre-coil dan spray lem	Set	2	Termasuk conveyor dan stacking
8	YJX200900	mesin pre-coil dan spray glue	Set	2	Kontrol PLC;
9	St-1001	Auto stacking untuk tutup drum	Set	2
10	Q11-2000	Mesin pemotong lembaran bekas	Set	1	3*2000mm
11	KJKZ2011.00	Kotak kontrol listrik	Set	1
12	KJ2011.02.00	Stasiun hidraulik	Set	1

Otomatis menyetuk lubang 2′& 3/4′ dan mengunci 2′& 3/4′ Penutupan
SN.	Nama	Satuan	Jumlah
1	Kekuatan tenggorokan dalam 63 Ton pers	Set	2
2	Cetakan Double Pressing	Set	1
3	Cetakan Double Locking	Set	1
4	Jalur transportasi mobil untuk perlindungan	Set	1
5	Sistem kontrol listrik	Set	1

Potong ke garis panjang (untuk badan drum)
SN.	Nomor model.	Nama	Satuan	Jumlah	Catatan
1	ST2311.00B	Keranjang Up-Coil	set	1	Penggerak hidraulik
2	STK2010.01.00C	Buka kumparan, serbu	Set	1	Penggerak hidraulik
3	STK1213100	Mesin leveler 9 rol	Set	1	Kecepatan pengaturan frekuensi
4	STK1213200	Fasilitas pengukuran	Set	1	Servo motor
5	Q11-1500	Mesin pemotong lembaran	Set	1	3*1500mm
6	KJKZ2011	Kotak kontrol listrik	Set	1
7	KJ2011.02.00	Stasiun hidraulik	Set	1

Garis produksi badan drum baja
SN.	Nomor model.	Nama	Satuan	Jumlah	Catatan
1	KJJQ.00	Conveyor			Garis pemotongan
2	FHJ-250-2	Mesin pengelasan otomatis	Set	1	Inverter frekuensi menengah tiga fase
3	YP-line201	Pengelasan garis pengelasan pengempalan dan Potong keluar lidah besi	Set	2
4	STG2201.00	Mesin flange ekstrusi	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik kontrol hidrolik
5	STG2203.00	Mesin penggunting manik	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik kontrol hidrolik
6	STG2202. 00	Mesin corrugating	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik kontrol hidrolik
7	STG1005.00	mesin uji kebocoran	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik kontrol hidrolik
8	ST2204.05.00	Pemanfaatan otomatis untuk ujung drum	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik
9	ST2204.00X	Mesin menjahit	Set	1	Termasuk rantai multi-langkah kerja dan kontrol listrik kontrol hidrolik
10	STG1005.00	Mesin pengujian kebocoran	Set	1

Pengolahan belakang (mencuci, pengeringan, sistem cat, dll.)
SN.	Nama	Satuan	Jumlah	Catatan
1	Mesin angkat	Set	1
2	Mencuci, membersihkan dan mengangkut	Set	1
3	Pengeringan dan transportasi	Set	1
4	Mesin putar	set	2
5	Ruang melukis (di luar)	set	2	3 warna
6	Distributor depan	Set	2
7	Peralatan pengeringan vertikal tiga saluran	Set	1	(di luar)
8	Pendinginan	Set	1
9	Distributor belakang	Set	1
