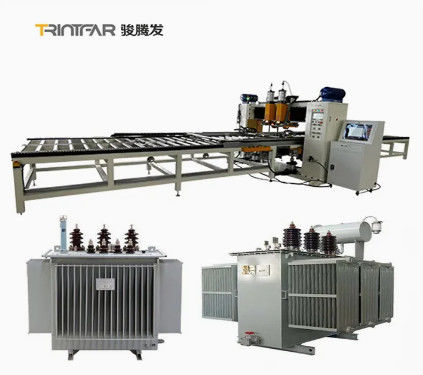

Jalur Produksi Penutup Radiator Transformer Otomatis

Gambar besar : Jalur Produksi Penutup Radiator Transformer Otomatis

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10000~80000
Kemasan rincian:	Braket kayu/kotak kayu
Waktu pengiriman:	90~120
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

Jalur Produksi Penutup Radiator Transformer Otomatis

Deskripsi

Konfigurasi Kapasitas:

60 PCS/H (berdasarkan produk 2m)

Operator:

1 orang

Area Peralatan:

65m*6.5m*2m (l*w*h)

Distribusi Daya Peralatan:

330KVA

Menyoroti:

Jalur Produksi Transformer Radiator Fin

Jalur Produksi Penutup Radiator Transformer Otomatis

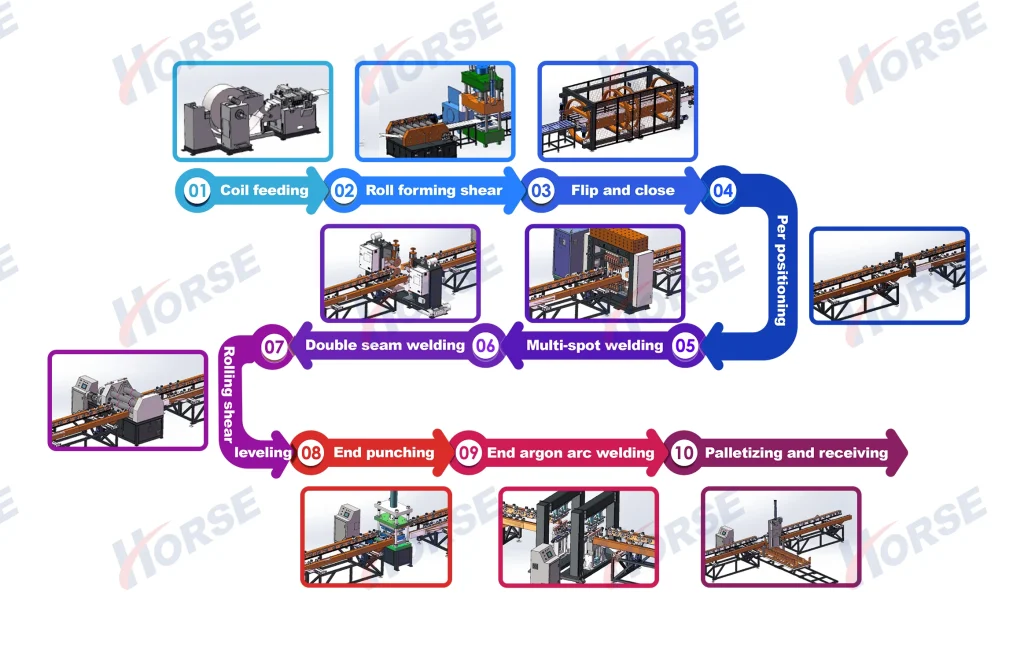

Aliran Kerja

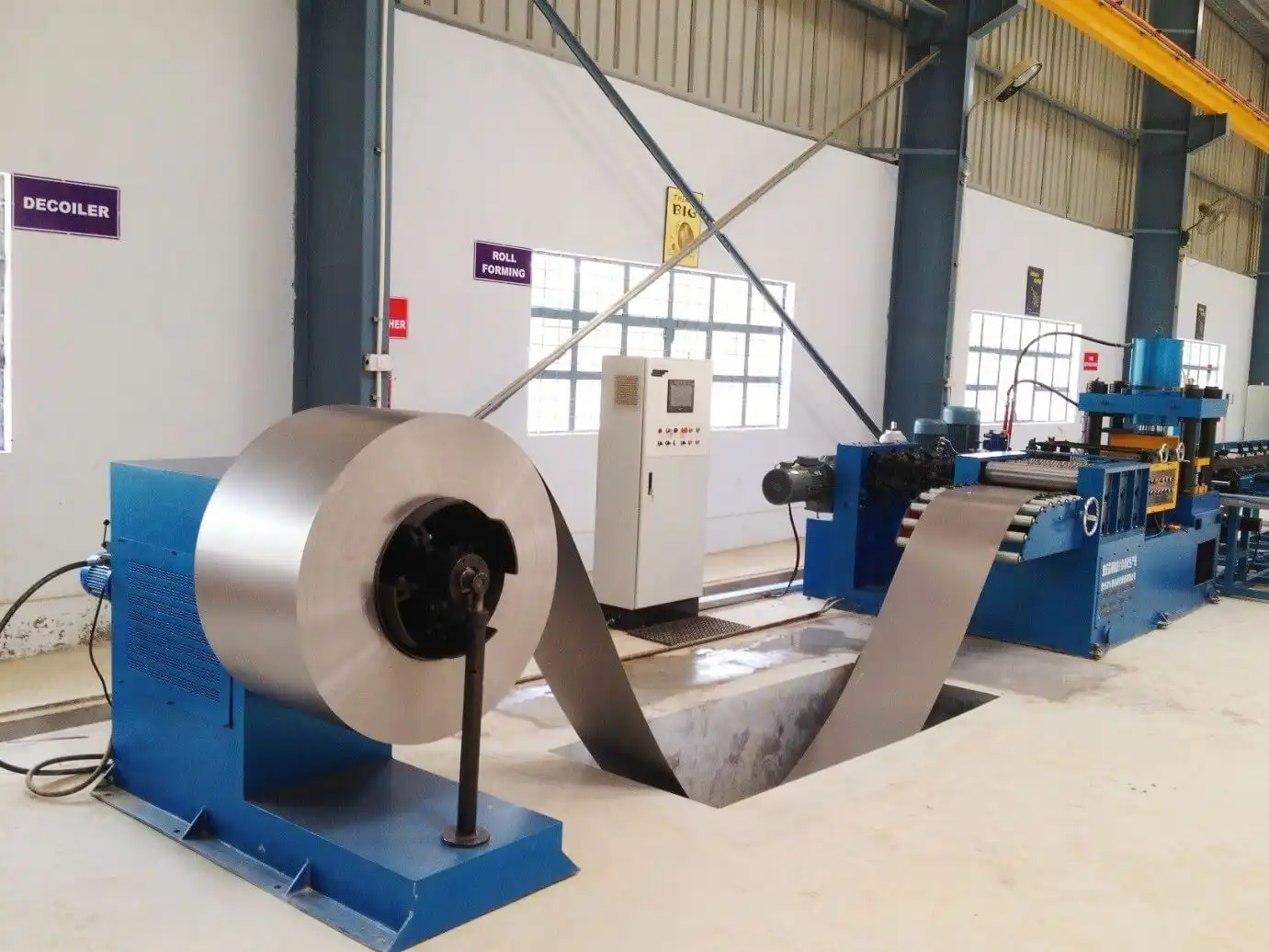

Aliran kerja:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automated panel stacking machine

Peralatan utama

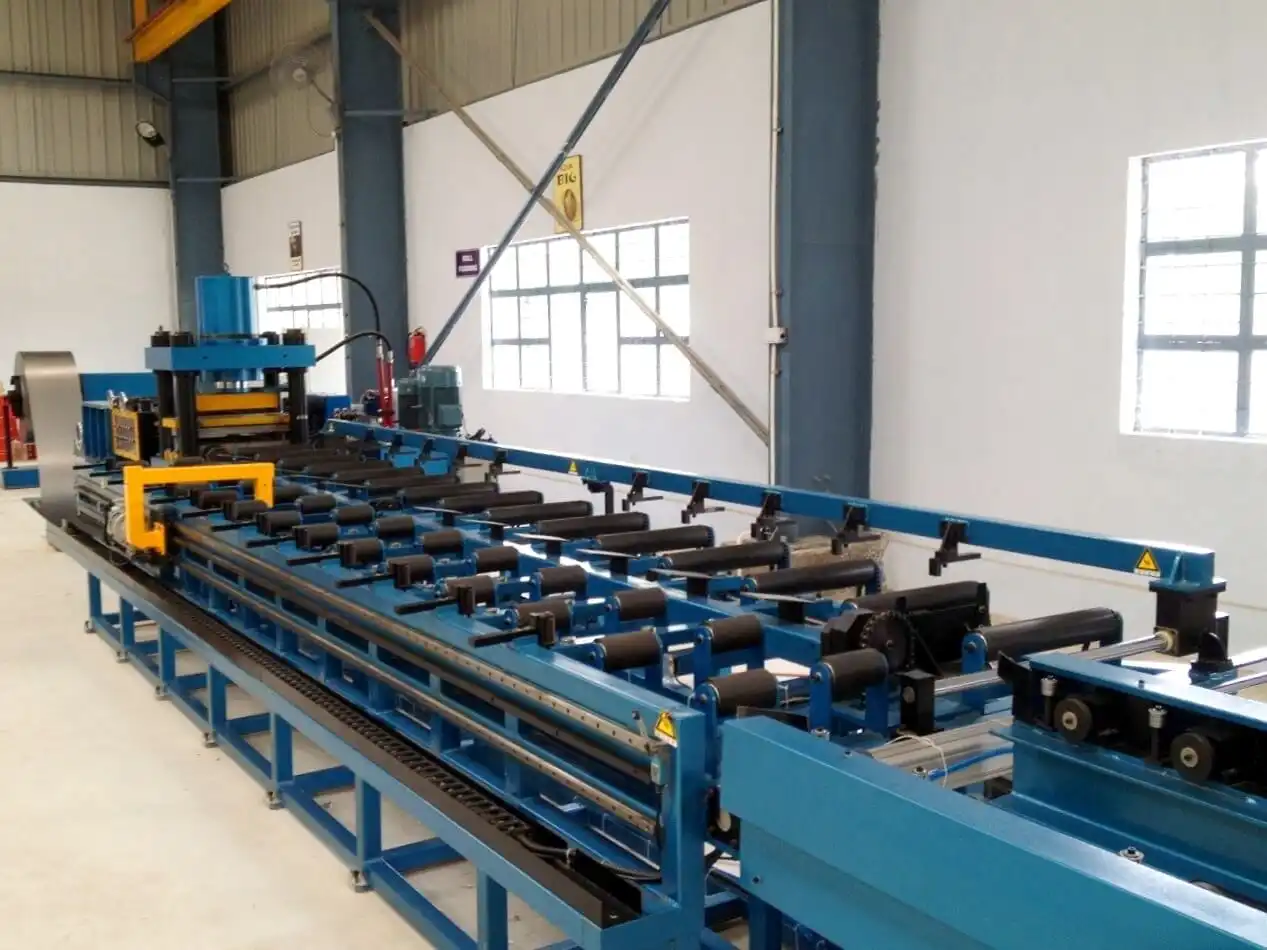

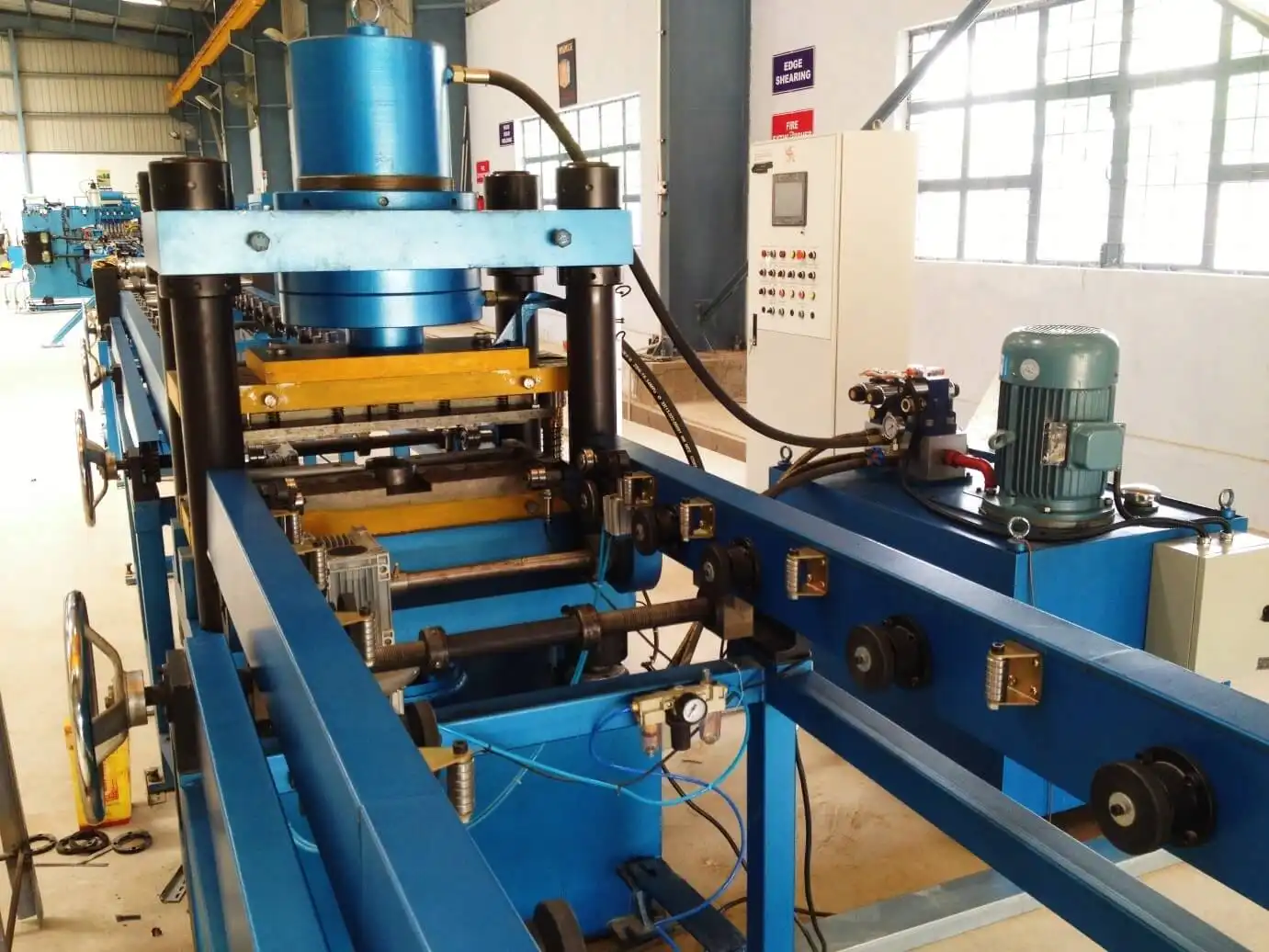

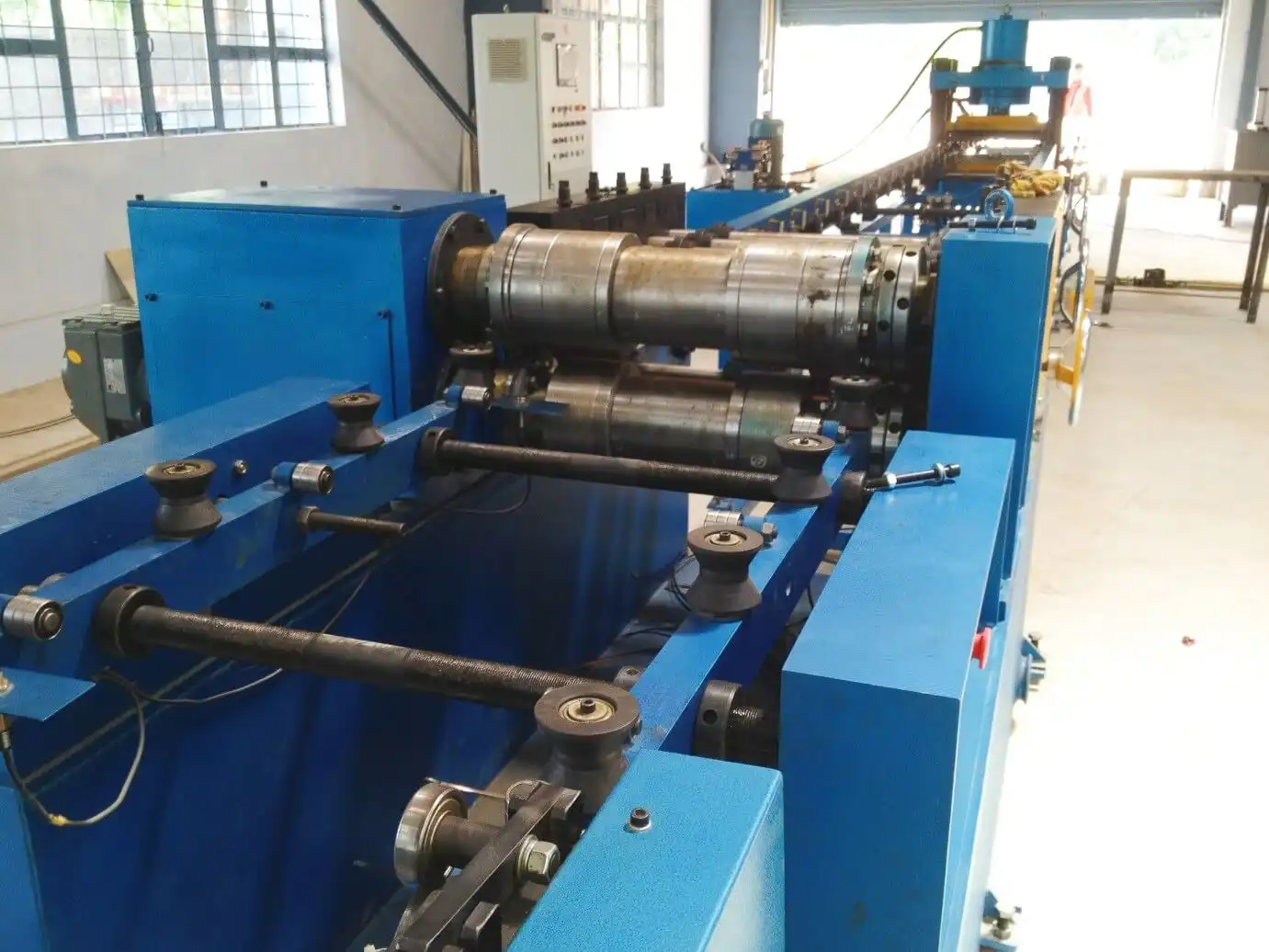

Stasiun rolling forming

Kecepatan bergulir: 6-14 m/menit

Tekanan yang dapat disesuaikan

Punch akhir: pencet hidrolik 315 ton

Encoder putar & servo drive untuk akurasi panjang / ukuran sirip

Mekanisme perataan memastikan datarnya potongan tunggal

Bahan yang tidak digulung yang ditempatkan pada rak pengunggahan 5 ton melalui gerobak pemuatan & digulung menjadi lembaran

lubang penyangga opsional per permintaan pelanggan

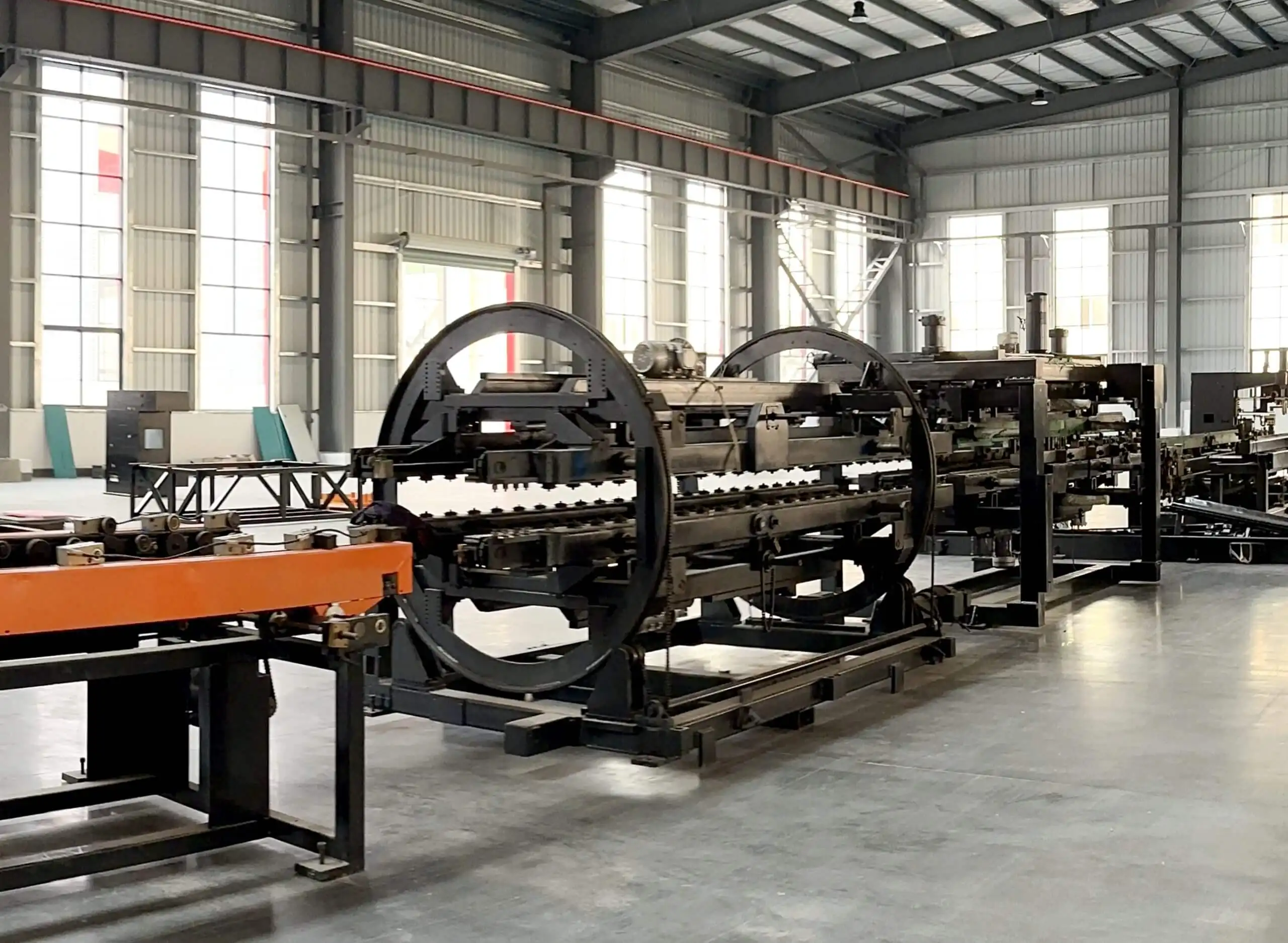

Stasiun membalik dan bergabung

Kecepatan pengangkutan: 5-15 m/menit

180° membalikkan sirip radiator

Perangkat membalik: rak berputar, rak membalik, sistem transmisi, perangkat membalik, perangkat mendorong, dll.

Lembar pertama mencapai posisi preset → diputar ke rak pengangkut berlawanan

Lembar kedua mencapai posisi yang telah ditetapkan → perangkat mendorong memindahkannya ke lembaran pertama, menyelesaikan penggabungan

Stasiun pengelasan pre-spot dengan kepala ganda

Dua set perangkat tekanan pengelasan titik

Daya: 60 KVA

Setelah membalik & perakitan, pre-spot mesin las menyelaraskan & memperbaiki workpieces untuk multi-spot las

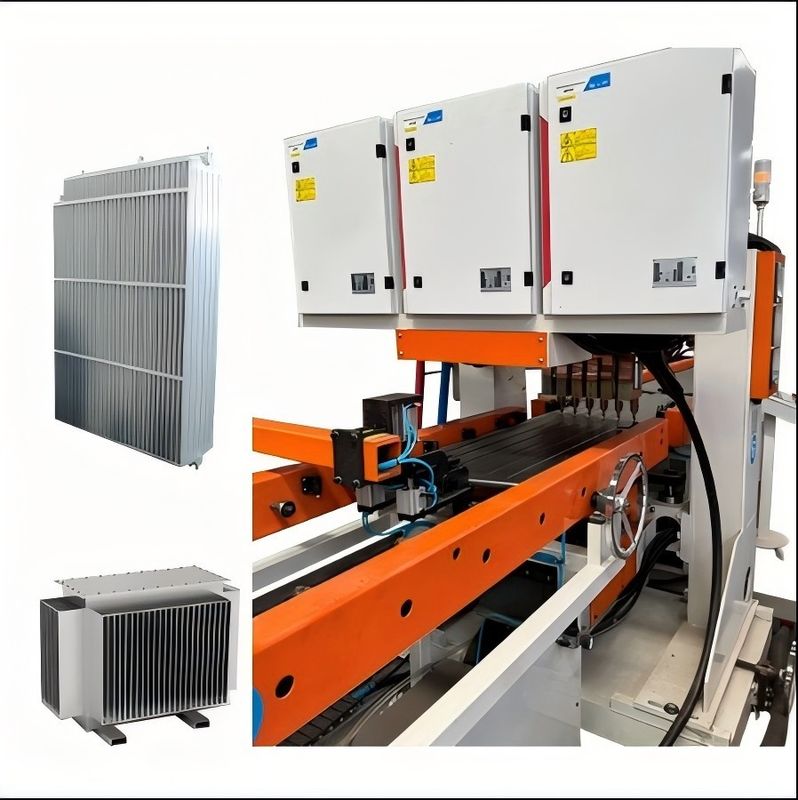

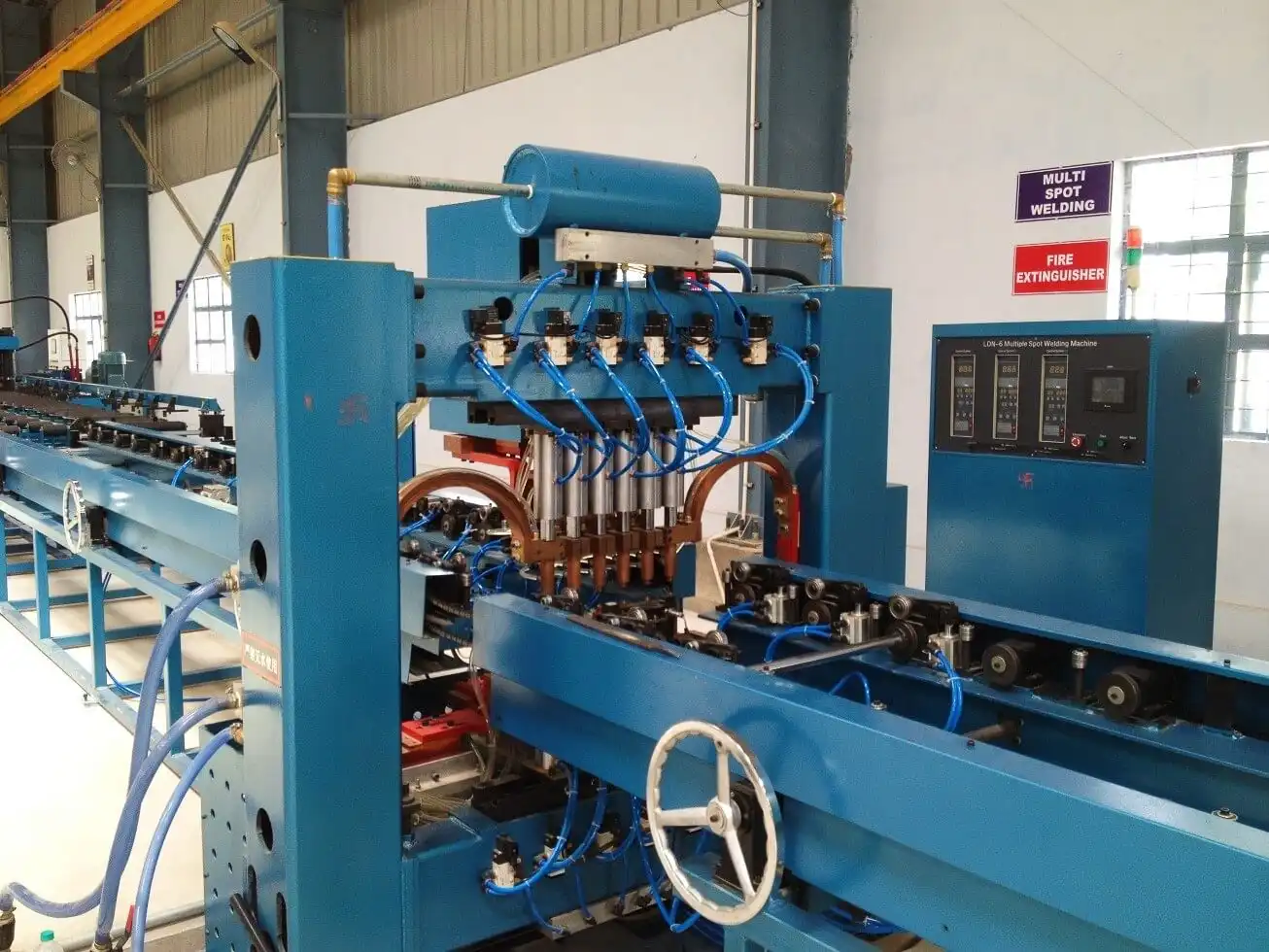

Stasiun pengelasan multi-spot gantry

12 set perangkat tekanan pengelasan titik

Kepala pengelasan kepala ganda, 6 poin/baris

Sumber daya AC: 12 set

Kekuatan: 12 * 50 KVA

Pengelasan baris ganda untuk meningkatkan efisiensi

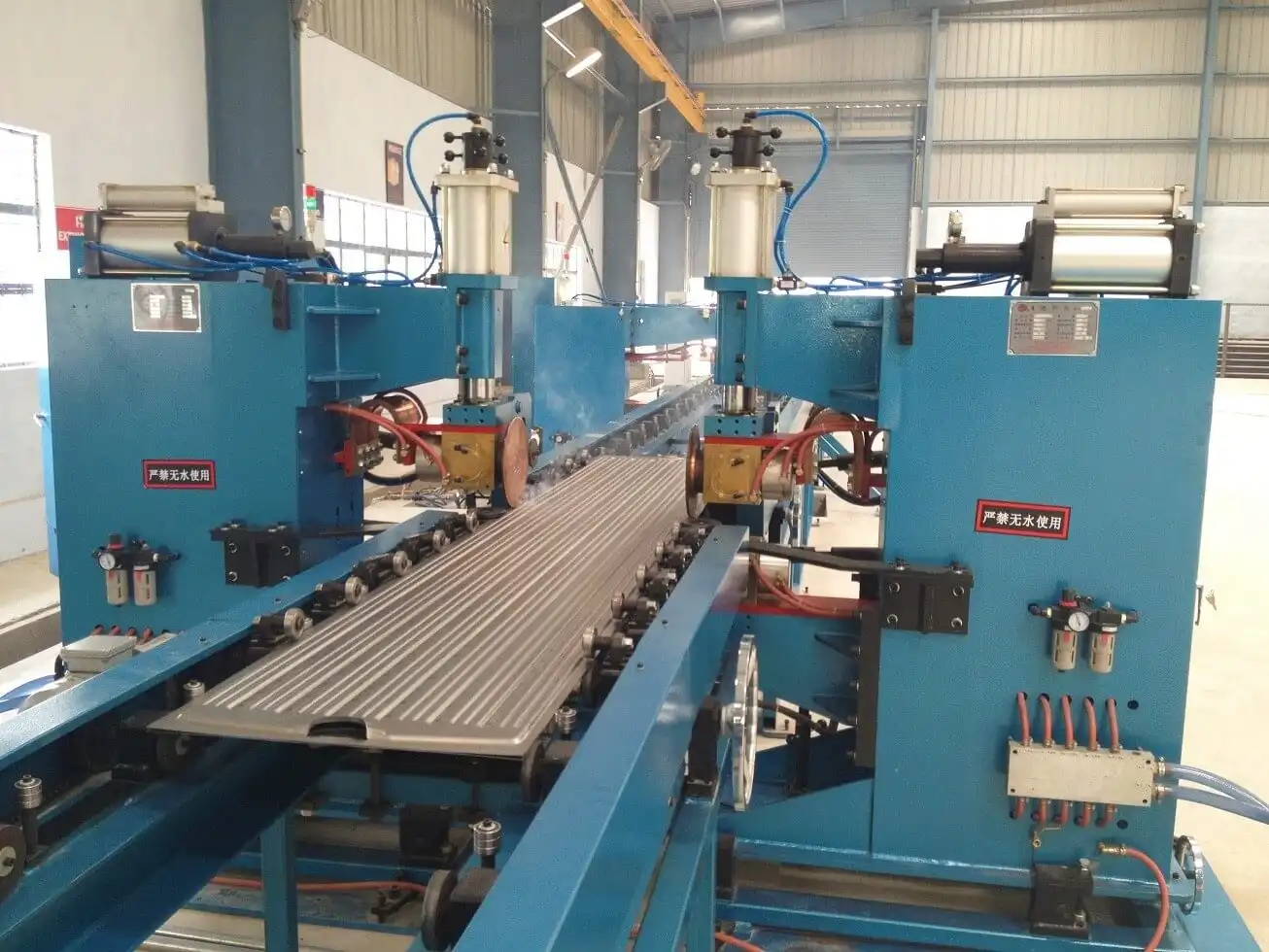

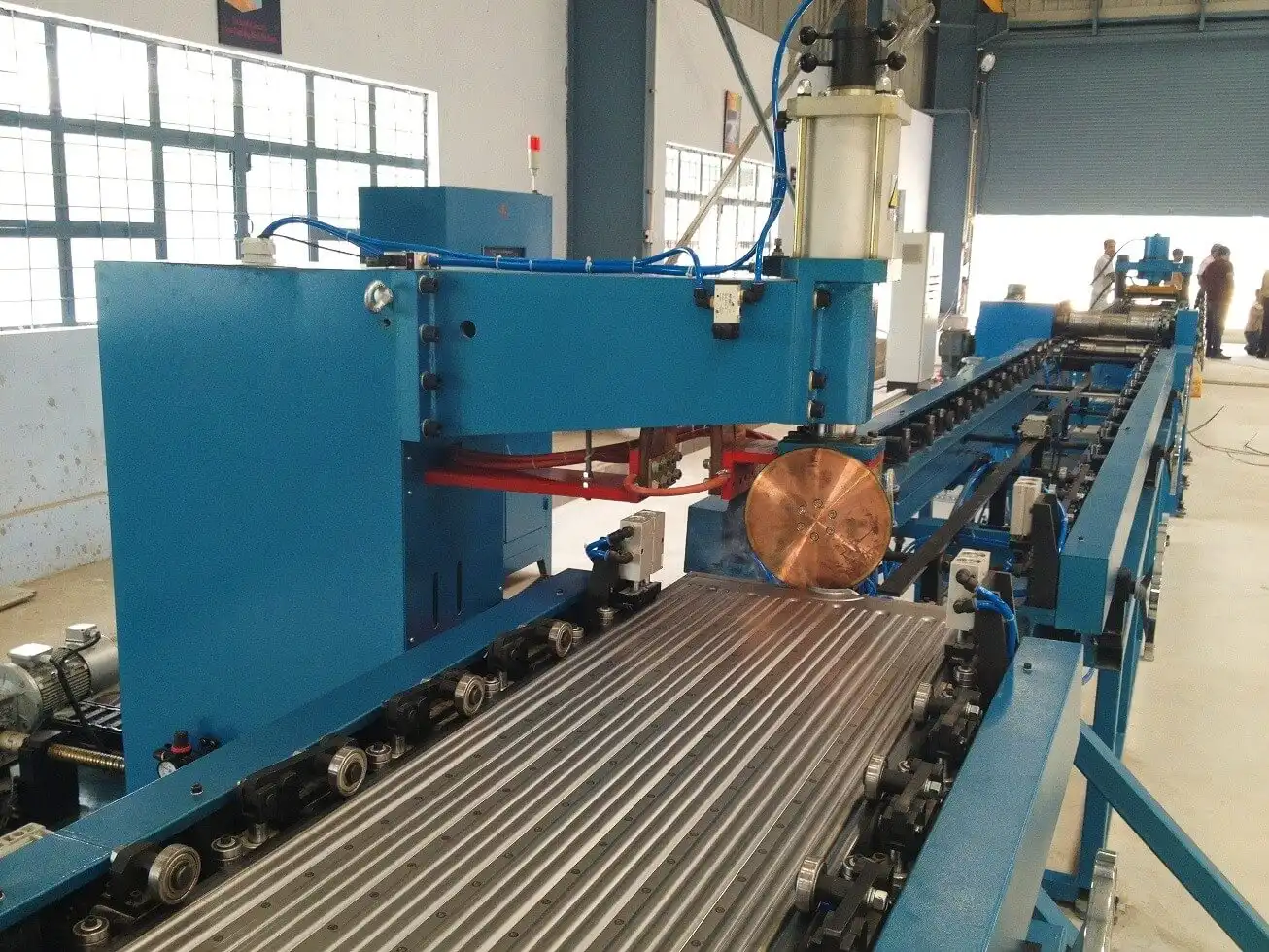

Stasiun pengelasan jahitan sisi ganda

2 set mesin las jahitan, disusun secara simetris

4 set kepala tekanan pengelasan jahitan

2 set catu daya pengelasan frekuensi variabel

Daya: 2 * 160 KVA

Tekanan maksimum: 12.000 N

Mekanisme transmisi diferensial

Kecepatan pengelasan jahitan: 0-2,8 m/min

Stasiun penggunting dan penyeimbang

Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme penyeimbang, sistem kontrol elektronik, sistem pneumatik, dll.

Rolling shear disc memotong kedua sisi; cutter disc terbuat dari baja paduan alat (tahan benturan, tahan haus, umur panjang)

Kecepatan penggunting rolling: 2-6 m/min

Daya penggerak: 4 kW

Stasiun penumbukan ujung

Terdiri dari dasar, mekanisme angkat, rangka tusuk, die tusuk, silinder tusuk, silinder angkat, dan stasiun hidrolik

Digunakan untuk memotong ujung longgar untuk memastikan keselarasan tepi dan konsistensi

Memukul mati dengan tepi miring untuk mengurangi kekuatan pemukul

Tekanan mesin perforasi: 160 T

Stasiun pengelasan busur argon ujung

2 set peralatan, diatur secara simetris

1 set untuk pengelasan ujung depan, 1 set untuk pengelasan ujung belakang benda kerja

4 set Panasonic argon arc welding power supply

Rentang arus: 5-315 A

Kecepatan pengelasan: 300-600 mm/menit

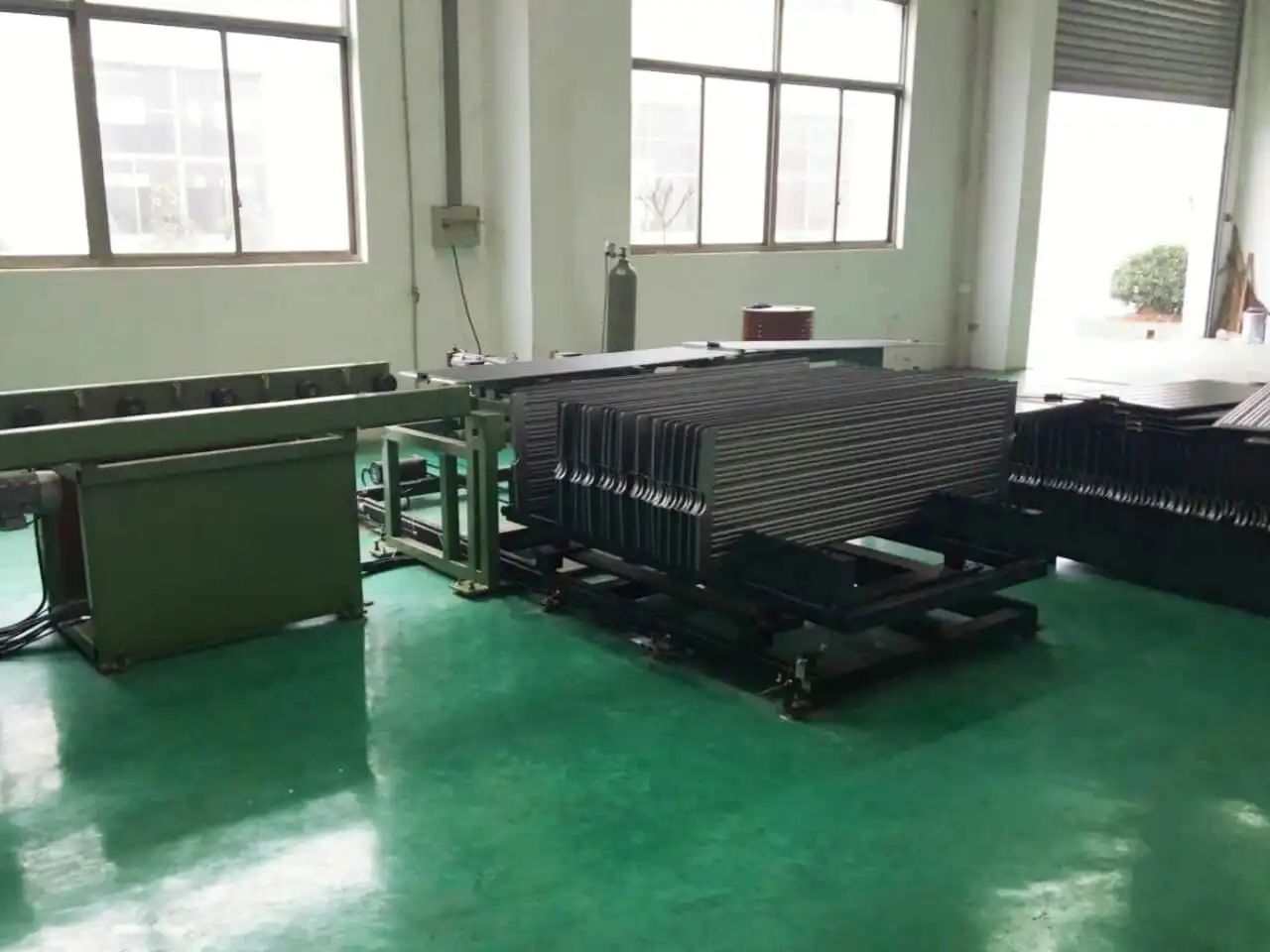

Stasiun palletisasi

Jumlah penyimpanan per rak paletisasi: 40 pcs

Jarak pallet: 45 mm

Metode penangkapan: Bahan penjepit silinder, pegangan berputar 90° untuk ditempatkan di rak

Metode kerja keranjang bahan: Gerakan servo step, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian keranjang manual ketika rak penuh
