TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis
TRINTFAR Fully Automatic Transformer Radiator Fin Production Line
TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis

Gambar besar :  TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis

Detail produk:
Place of Origin: China
Nama merek: Trintfar
Sertifikasi: CE
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
Kontak

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis

Deskripsi
Power: 12 * 50 KVA AC power supplies: 12 sets
Seam welding speed: 0-2.8 m/min Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method: Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Menyoroti:

12 * 50 KVA Transformer Radiator Fin Produksi Line

,

Jalur Produksi Penutup Radiator Transformer Otomatis

DESKRIPSI PRODUK

Aliran Kerja

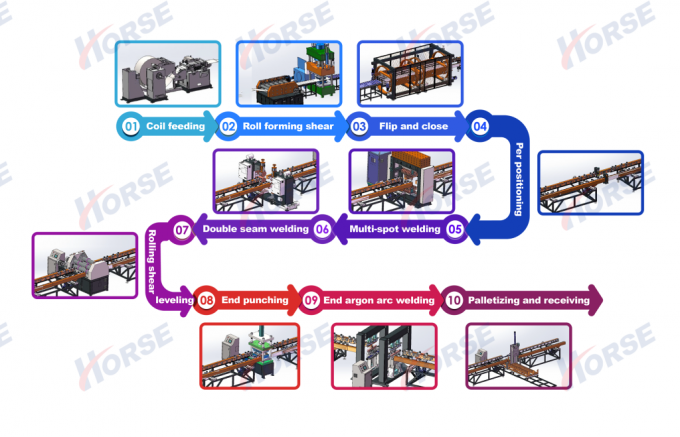

Aliran kerja:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automated panel stacking machine

Peralatan utama

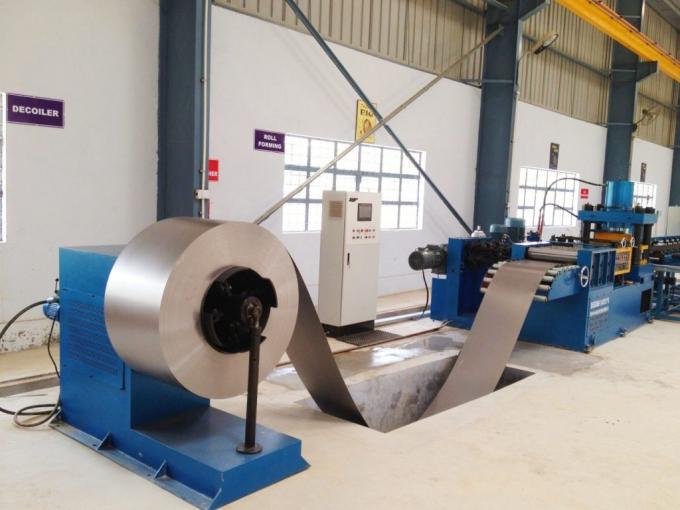

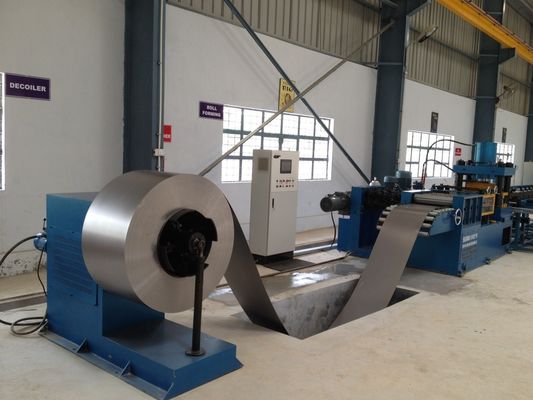

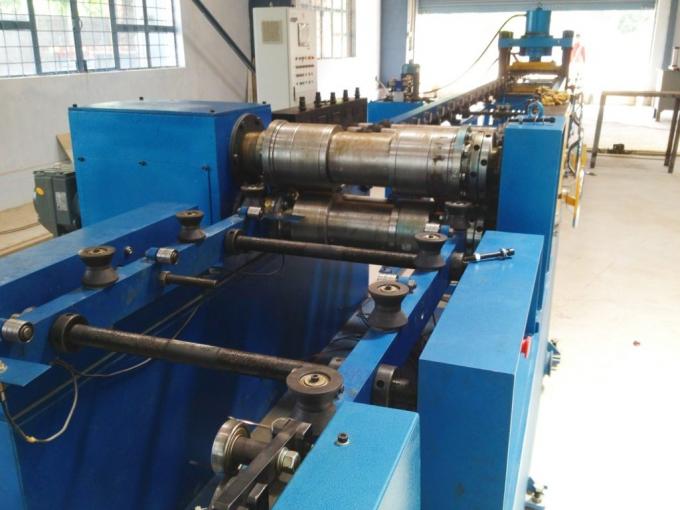

Stasiun rolling forming

Kecepatan bergulir: 6-14 m/menit

Tekanan yang dapat disesuaikan

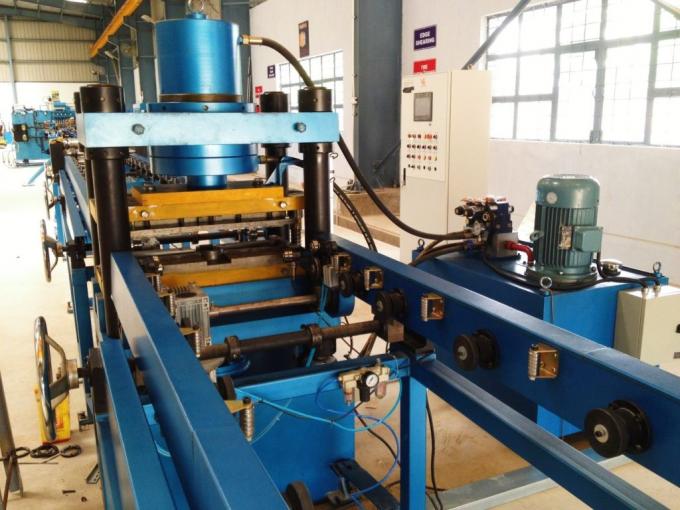

Punch akhir: pencet hidrolik 315 ton

Encoder putar & servo drive untuk akurasi panjang / ukuran sirip

Mekanisme perataan memastikan datarnya potongan tunggal

Bahan yang tidak digulung yang ditempatkan pada rak pengunggahan 5 ton melalui gerobak pemuatan & digulung menjadi lembaran

lubang penyangga opsional per permintaan pelanggan

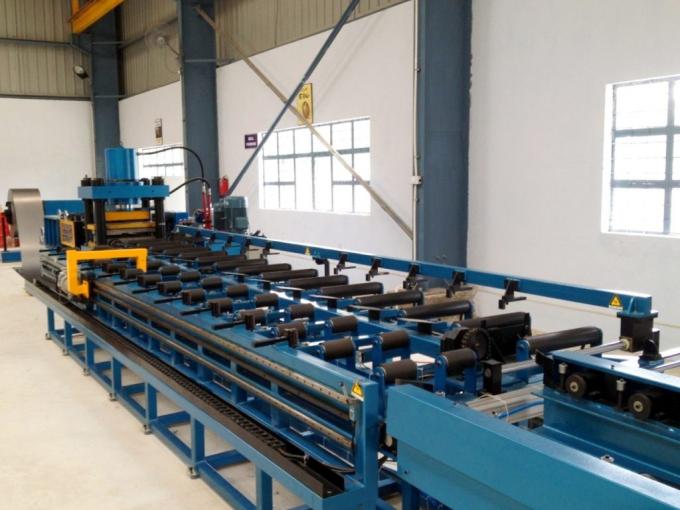

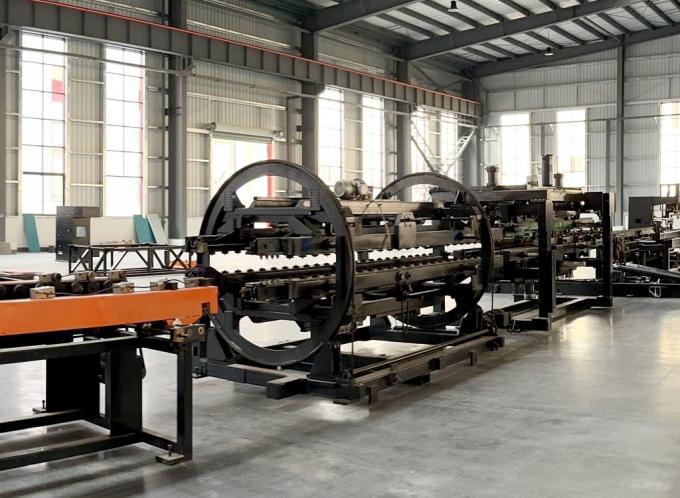

Stasiun membalik dan bergabung

Kecepatan pengangkutan: 5-15 m/menit

180° membalikkan sirip radiator

Perangkat membalik: rak berputar, rak membalik, sistem transmisi, perangkat membalik, perangkat mendorong, dll.

Lembar pertama mencapai posisi preset → diputar ke rak pengangkut berlawanan

Lembar kedua mencapai posisi yang telah ditetapkan → perangkat mendorong memindahkannya ke lembaran pertama, menyelesaikan penggabungan

Stasiun pengelasan pre-spot dengan kepala ganda

Dua set perangkat tekanan pengelasan titik

Daya: 60 KVA

Setelah membalik & perakitan, pre-spot mesin las menyelaraskan & memperbaiki workpieces untuk multi-spot las

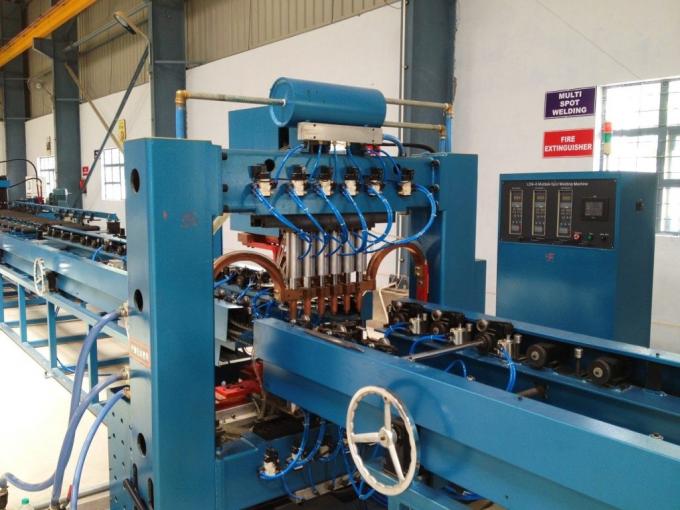

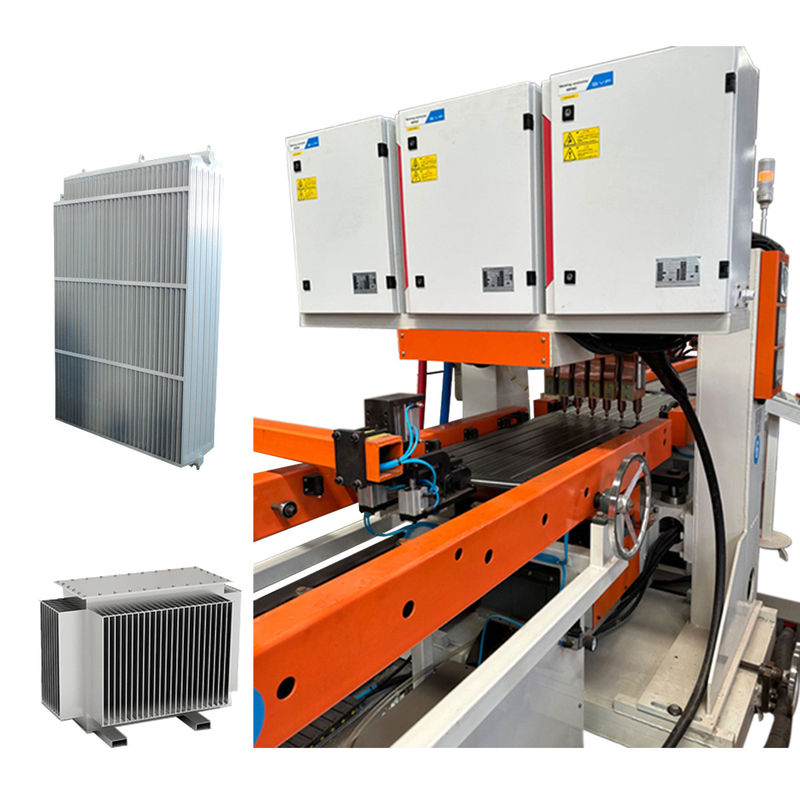

Stasiun pengelasan multi-spot gantry

12 set perangkat tekanan pengelasan titik

Kepala pengelasan kepala ganda, 6 poin/baris

Sumber daya AC: 12 set

Kekuatan: 12 * 50 KVA

Pengelasan baris ganda untuk meningkatkan efisiensi

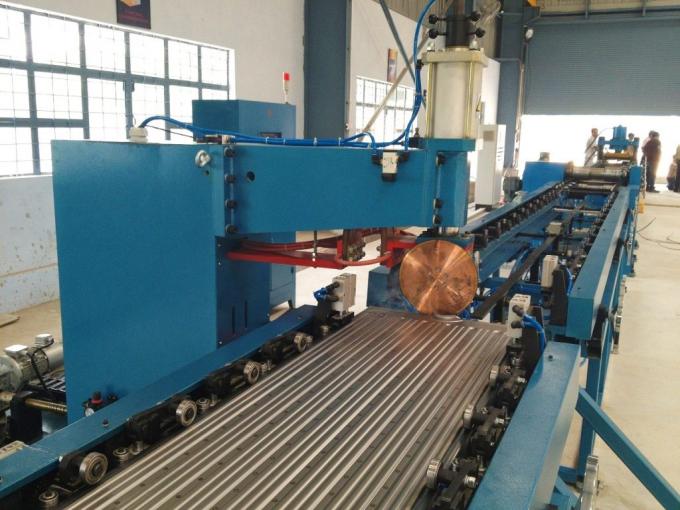

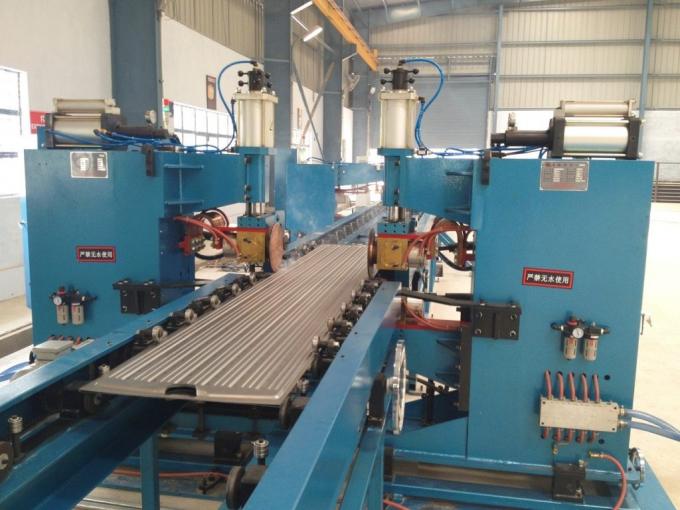

Stasiun pengelasan jahitan sisi ganda

2 set mesin las jahitan, disusun secara simetris

4 set kepala tekanan pengelasan jahitan

2 set catu daya pengelasan frekuensi variabel

Daya: 2 * 160 KVA

Tekanan maksimum: 12.000 N

Mekanisme transmisi diferensial

Kecepatan pengelasan jahitan: 0-2,8 m/min

Stasiun penggunting dan penyeimbang

Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme penyeimbang, sistem kontrol elektronik, sistem pneumatik, dll.

Rolling shear disc memotong kedua sisi; cutter disc terbuat dari baja paduan alat (tahan benturan, tahan haus, umur panjang)

Kecepatan penggunting rolling: 2-6 m/min

Daya penggerak: 4 kW

Stasiun penumbukan ujung

Terdiri dari dasar, mekanisme angkat, rangka tusuk, die tusuk, silinder tusuk, silinder angkat, dan stasiun hidrolik

Digunakan untuk memotong ujung longgar untuk memastikan keselarasan tepi dan konsistensi

Memukul mati dengan tepi miring untuk mengurangi kekuatan pemukul

Tekanan mesin perforasi: 160 T

Stasiun pengelasan busur argon ujung

2 set peralatan, diatur secara simetris

1 set untuk pengelasan ujung depan, 1 set untuk pengelasan ujung belakang benda kerja

4 set Panasonic argon arc welding power supply

Rentang arus: 5-315 A

Kecepatan pengelasan: 300-600 mm/menit

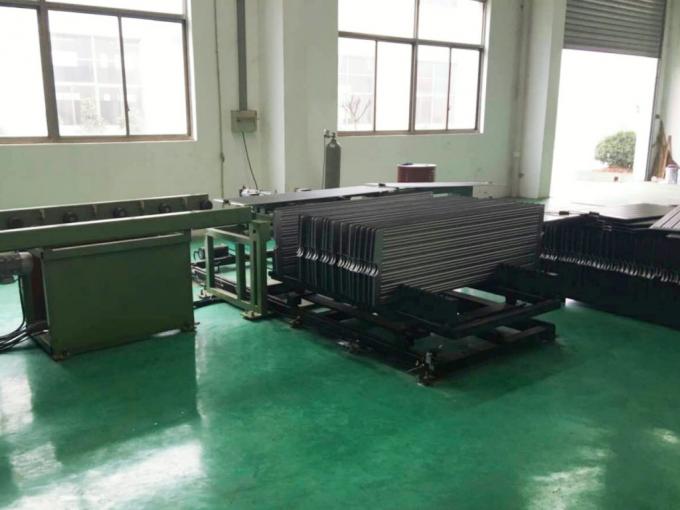

Stasiun palletisasi

Jumlah penyimpanan per rak paletisasi: 40 pcs

Jarak pallet: 45 mm

Metode penangkapan: Bahan penjepit silinder, pegangan berputar 90° untuk ditempatkan di rak

Metode kerja keranjang bahan: Gerakan servo step, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian keranjang manual ketika rak penuh

Mesin aksesori opsional


TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis 10

Mesin pemukul pipa header

Header Punch Machine secara otomatis mengindeks untuk membuat hingga 40 pasang slot pada sebuah pipa (max 40 panel).Dukungan internal mencegah deformasi selama tusukanWaktu siklus per pukulan: ~ 6 detik.

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis 11

Perlengkapan perakitan

Fiksure Perhimpunan Horizontal membantu dalam perakitan panel radiator ke pipa header. Panel ditempatkan di perlengkapan rak di mesin tumpukan otomatis dan kemudian ke dalam perlengkapan.Satu ujung diatur secara manual untuk panjang, sementara ujung lainnya menggunakan mesin pencet hidrolik untuk memegang dan posisi untuk pengelasan tack.

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis 12

Meja pengelasan flange

Perlengkapan pemasangan flange bertenaga dirancang untuk secara akurat menyelaraskan flange pemasangan pada garis tengah radiator.memungkinkan konfigurasi ulang cepat untuk perubahan produksiPosisi servo motor memastikan perakitan yang tepat.

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis 13

Putar meja untuk perakitan las

Perlengkapan putaran bertenaga dirancang untuk memutar elemen radiator untuk perakitan radiator, setelah pengelasan pipa header dari satu sisi, kemudian memutar radiator untuk pengelasan sisi lain.

Informasi lainnya



Rincian produk

Jalur produksi Trintfar Horse Transformer Radiator Fin memenuhi standar internasional dan menawarkan harga yang lebih ekonomis dan kompetitif.

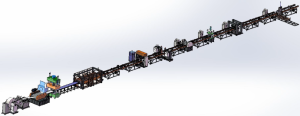

Transformer sepenuhnya otomatis Radiator Fin Produksi LineLayout Diagram

Hasil Produksi

TRINTFAR Jalur Produksi Penutup Radiator Transformer Otomatis 15

Daftar konfigurasi peralatan

Tidak. Nama Model Qty Satuan
1 Mesin unwinding otomatis FJJ-0-0 1 Set
2 Mesin pengiris penggulung rolling CXJ-0-0 1 Set
3 Mesin putar dan perakitan FZJ-0-0 1 Set
4 Mesin pengelasan pre-spot dengan kepala ganda DN60-2C 1 Satuan
5 Mesin pengelasan titik 12 kepala gantry LM-12C 1 Satuan
6 Mesin pengelasan jahitan sisi ganda 2*FVM160-2C 1 Satuan
7 Mesin rolling dan leveling JPJ-0-0 1 Satuan
8 Mesin penumbuk ujung CQJ-0-0 1 Satuan
9 Mesin pengelasan busur argon ujung YHH-4C 2 Satuan
10 Mesin menumpuk produk jadi MDJ-0-0 1 Satuan
11 Rak konveyor SSJ-0-0 10 Satuan

Sistem kontrol Daftar

Pneumatik Serangan udara.
Pengendalian Mitsubishi atau Siemens
Sistem Servo Yaskawa
Bantalan linier & Aktuator THK
Hidraulik Yuci
Listrik Schneider, Siemens
