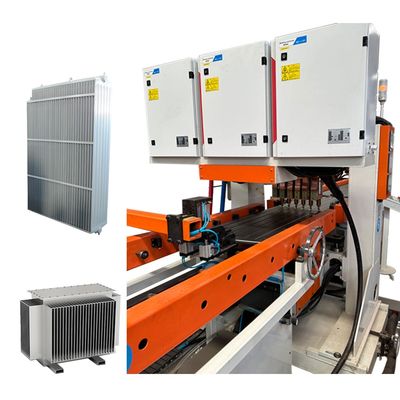

Jalur Produksi Penutup Radiator Transformer Otomatis

Jalur Produksi Penutup Radiator Transformer Otomatis
Jalur Produksi Penutup Radiator Transformer Otomatis Jalur Produksi Penutup Radiator Transformer Otomatis Jalur Produksi Penutup Radiator Transformer Otomatis Jalur Produksi Penutup Radiator Transformer Otomatis

Gambar besar :  Jalur Produksi Penutup Radiator Transformer Otomatis

Detail produk:
Nama merek: TRINTFAR
Syarat-syarat pembayaran & pengiriman:
Minimum Order Quantity: 1
Harga: Dapat dinegosiasikan
Payment Terms: L/C, D/A, D/P, T/T

Jalur Produksi Penutup Radiator Transformer Otomatis

Deskripsi
Product name: Fully Automatic Transformer Radiator Fin Production Line Capacity config: 60 pcs/h (based on 2m products)
Panel length ranges: 1000mm to 4500mm Equipment area: 65m *6.5m*2m(L*W*H)
The available sizes: 320, 460, 480, 520, and 535, Equipment power distribution: 330KVA
Menyoroti:

Jalur produksi Transformer Radiator Fin

,

Jalur Produksi Penutup Radiator Transformer Otomatis

,

60pcs/h Transformer Radiator Fin Produksi Line

Jalur Produksi Penutup Radiator Transformer Otomatis

Seluruh jalur terdiri dari decoiler otomatis, roll mantan, platform turnover, beberapa spot welders, sisi jahitan mesin las, kepala mesin las, sisi mesin pemotong, kepala mesin pemotong,dan tabel pengiriman, antara lain.

Ukuran yang tersedia adalah 320, 460, 480, 520 dan 535, atau mereka dapat dirancang khusus berdasarkan kebutuhan khusus klien.

Panel panjangnya berkisar dari 1000mm hingga 4500mm. Seluruh jalur sepenuhnya otomatis, memastikan kualitas produk yang tinggi dan kinerja tingkat atas yang memenuhi standar kelas dunia.



Aliran kerja:Decoiling→ roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → automatic panel stacking machineJalur Produksi Penutup Radiator Transformer Otomatis 0

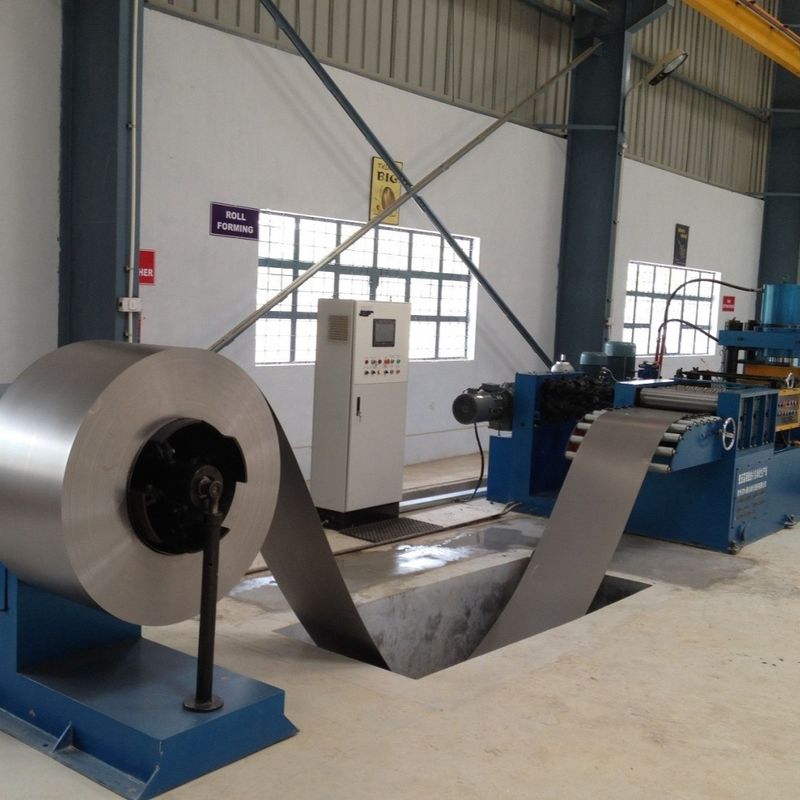

Stasiun rolling forming


Kecepatan bergulir: 6-14 m/menit

Tekanan yang dapat disesuaikan

Punch akhir: pencet hidrolik 315 ton

Encoder putar & servo drive untuk akurasi panjang / ukuran sirip

Mekanisme perataan memastikan datarnya potongan tunggal

Bahan yang tidak digulung yang ditempatkan pada rak pengunggahan 5 ton melalui gerobak pemuatan & digulung menjadi lembaran

lubang penyangga opsional per permintaan pelanggan

Jalur Produksi Penutup Radiator Transformer Otomatis 1

Stasiun membalik dan bergabung


Kecepatan pengangkutan: 5-15 m/menit

180° membalikkan sirip radiator

Perangkat membalik: rak berputar, rak membalik, sistem transmisi, perangkat membalik, perangkat mendorong, dll.

Lembar pertama mencapai posisi preset → diputar ke rak pengangkut berlawanan

Lembar kedua mencapai posisi yang telah ditetapkan → perangkat mendorong memindahkannya ke lembaran pertama, menyelesaikan penggabungan

Jalur Produksi Penutup Radiator Transformer Otomatis 2

Stasiun pengelasan pre-spot dengan kepala ganda


Dua set perangkat tekanan pengelasan titik

Daya: 60 KVA

Setelah membalik & perakitan, pre-spot mesin las menyelaraskan & memperbaiki workpieces untuk multi-spot las

Jalur Produksi Penutup Radiator Transformer Otomatis 3

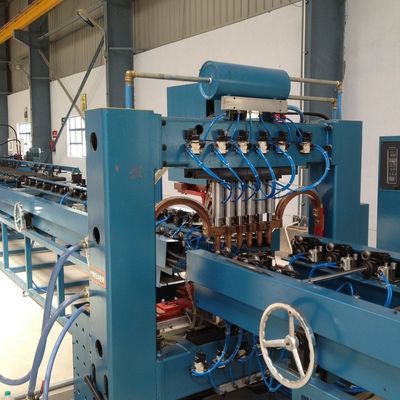

Stasiun pengelasan multi-spot gantry

12 set perangkat tekanan pengelasan titik

Kepala pengelasan kepala ganda, 6 poin/baris

Sumber daya AC: 12 set

Kekuatan: 12 * 50 KVA

Pengelasan baris ganda untuk meningkatkan efisiensi

Jalur Produksi Penutup Radiator Transformer Otomatis 4

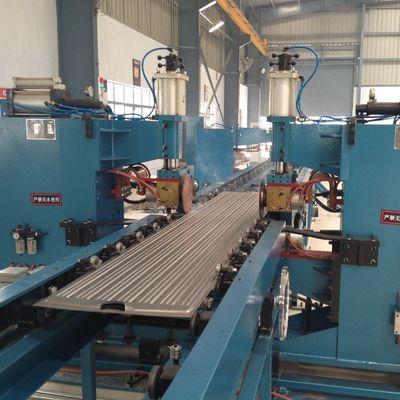

Stasiun pengelasan jahitan sisi ganda

2 set mesin las jahitan, disusun secara simetris

4 set kepala tekanan pengelasan jahitan

2 set catu daya pengelasan frekuensi variabel

Daya: 2 * 160 KVA

Tekanan maksimum: 12.000 N

Mekanisme transmisi diferensial

Kecepatan pengelasan jahitan: 0-2,8 m/min

Jalur Produksi Penutup Radiator Transformer Otomatis 5

Stasiun penggunting dan penyeimbang

Terdiri dari kotak mesin, perangkat penggerak, perangkat pemotong, mekanisme penghancur tepi, mekanisme penyeimbang, sistem kontrol elektronik, sistem pneumatik, dll.

Rolling shear disc memotong kedua sisi; cutter disc terbuat dari baja paduan alat (tahan benturan, tahan haus, umur panjang)

Kecepatan penggunting rolling: 2-6 m/min

Daya penggerak: 4 kW

Jalur Produksi Penutup Radiator Transformer Otomatis 6

Stasiun penumbukan ujung

Terdiri dari dasar, mekanisme angkat, rangka tusuk, die tusuk, silinder tusuk, silinder angkat, dan stasiun hidrolik

Digunakan untuk memotong ujung longgar untuk memastikan keselarasan tepi dan konsistensi

Memukul mati dengan tepi miring untuk mengurangi kekuatan pemukul

Tekanan mesin perforasi: 160 T

Jalur Produksi Penutup Radiator Transformer Otomatis 7



Stasiun pengelasan busur argon ujung

2 set peralatan, diatur secara simetris

1 set untuk pengelasan ujung depan, 1 set untuk pengelasan ujung belakang benda kerja

4 set Panasonic argon arc welding power supply

Rentang arus: 5-315 A

Kecepatan pengelasan: 300-600 mm/menit

Jalur Produksi Penutup Radiator Transformer Otomatis 8

Stasiun palletisasi

Jumlah penyimpanan per rak paletisasi: 40 pcs

Jarak pallet: 45 mm

Metode penangkapan: Bahan penjepit silinder, pegangan berputar 90° untuk ditempatkan di rak

Metode kerja keranjang bahan: Gerakan servo step, bergerak ke posisi berikutnya setelah menempatkan 1 bagian, penggantian keranjang manual ketika rak penuh

Jalur Produksi Penutup Radiator Transformer Otomatis 9
