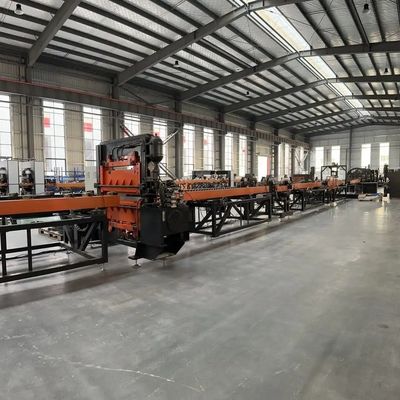

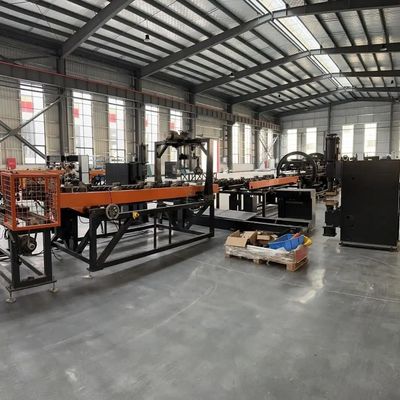

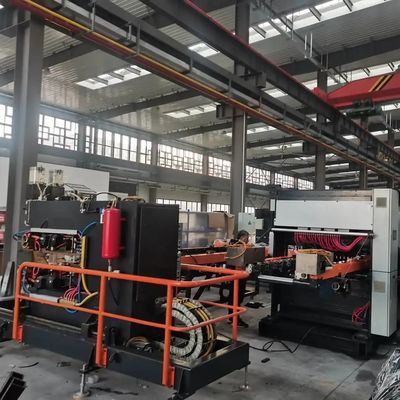

Jalur Produksi Radiator Panel Baja

Jalur Produksi Radiator Panel Baja
Steel Panel Radiator Production Line
Jalur Produksi Radiator Panel Baja Jalur Produksi Radiator Panel Baja Jalur Produksi Radiator Panel Baja Jalur Produksi Radiator Panel Baja Jalur Produksi Radiator Panel Baja

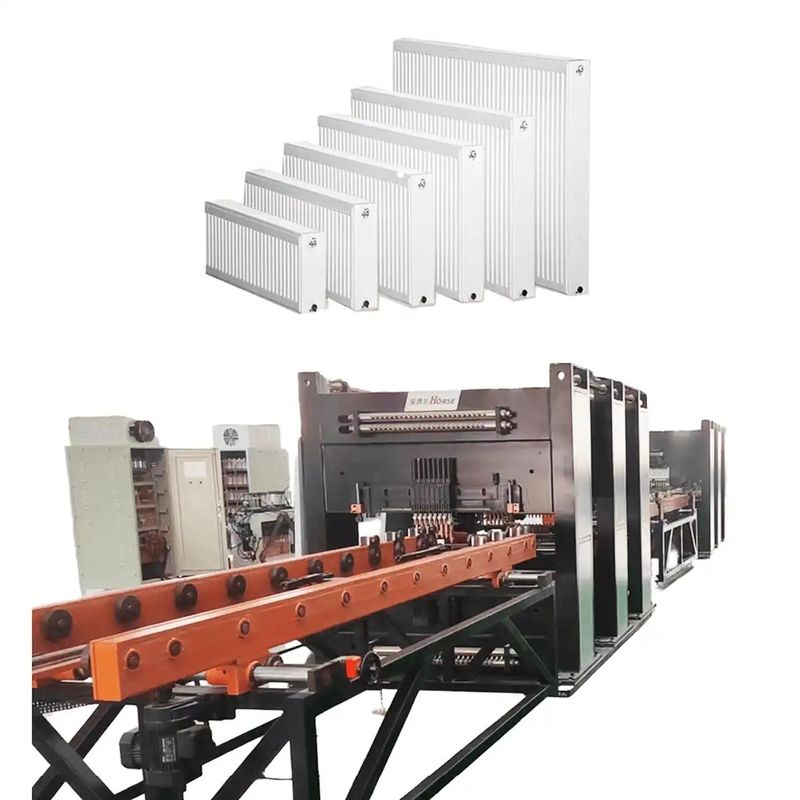

Gambar besar :  Jalur Produksi Radiator Panel Baja

Detail produk:
Tempat asal: Cina
Nama merek: Trintfar
Sertifikasi: CE
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1
Harga: 10000~80000
Kemasan rincian: Braket kayu/kotak kayu
Waktu pengiriman: 90~120
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T
Kontak

Jalur Produksi Radiator Panel Baja

Deskripsi
Tegangan Masuk: 380 ± 10% (tiga fase) 50Hz Daya masukan: 2x250kva
Tegangan sekunder: 11.3V Arus sirkuit pendek maksimum: 50kA
Ketahanan Isolasi: Daya input ke resistensi isolasi badan pesawat ≥ 2,5mΩ Lingkungan kerja: suhu ≤40ºC, kelembaban ≤90%
Model Silinder: Φ160*80

Aliran Kerja

Jalur Produksi Radiator Panel Baja 0

Aliran kerja:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor


Peralatan utama



Aku tidak tahu.

Jalur Produksi Radiator Panel Baja 1 Mesin pengisian truss panel

Pemuatan manual bahan ditumpuk ke mobil platform makan menggunakan mobil boom, dengan dua posisi penempatan bahan di setiap sisi.

Truss gripper secara otomatis mengambil bahan dari kedua sisi mobil plat dan menempatkan mereka pada jalur pengangkut.

Mekanisme penempatan penjepit pusat menyelaraskan panel pada conveyor.

Mekanisme servo-driven memindahkan papan ke mesin pre-spot welding untuk pengelasan titik di kedua sisi.
Mesin pengisian dan penekanan saluran air

Cincin saluran air menggunakan pemasangan piring bergetar dengan sistem jalur ganda.

Dua kepala penekan di setiap sisi menekan cincin saluran air di sisi depan dan belakang.

Transmisi bahan menggunakan pemasangan roller bertenaga.		 Jalur Produksi Radiator Panel Baja 2
Jalur Produksi Radiator Panel Baja 3 Mesin putar dan perakitan

Cepat dan tepat membalik.

Rantai berkualitas tinggi untuk transmisi; 400W pengurangan motor sebagai drive.

Motor pengurangan gigi dengan sensor untuk penentuan posisi berputar yang tepat.

Kontrol otomatis, tidak ada intervensi manual.

Terdiri dari tubuh berputar, perangkat pemuatan, konsol listrik, sistem operasi, dan pagar keamanan.dan transfer material yang efisien antara operasi.
Mesin pengelasan panel pre-spot

Panel secara otomatis mengalir ke posisi penghentian las pada rak konveyor, dan tukang las di kedua sisi memulai pengelasan pra-spot.

Pengelasan pra-spot diperlukan hanya untuk satu baris.

Menggunakan satu set AC DN75 catu daya.		 Jalur Produksi Radiator Panel Baja 4
Jalur Produksi Radiator Panel Baja 5 Mesin pengelasan multi-spot panel gantry

3 gantry multi-spot mesin las untuk pengelasan.

Setiap unit memiliki 18 set sendi pengelasan silinder.

Sumber daya pengelasan AC untuk pengelasan satu baris sendi pengelasan pada suatu waktu.

Servo linkage stepper kecepatan tinggi memberi makan pegangan ke depan untuk memasok pelat saluran air.
Mesin pengelasan pre-spot lembaran konveksi

Lembar konveksi dimuat secara manual ke dalam panduan alat online.

Pengelasan dilakukan dengan menggunakan gantry 4-head pre-spot welding machine.

Bahan yang didorong secara manual ke baris pertama posisi yang telah ditentukan untuk pengelasan.

Peralatan secara otomatis bergeser untuk titik las yang tersisa.		 Jalur Produksi Radiator Panel Baja 6
Jalur Produksi Radiator Panel Baja 7 Mesin pengelasan multi-spot gantry lembaran konveksi

Jalur yang telah ditetapkan sebelumnya: Lembar konveksi mengikuti jalur yang telah ditetapkan sebelumnya ke dalam panduan alat.

Pengelasan gantry ganda: 2 gantry multi-spot welder.

Pneumatic joints: 16 set per unit.

Sumber Daya AC: AC & sisi tunggal untuk pengelasan baris.

Servo Stepper: Servo stepper berkecepatan tinggi memberi makan pegangan untuk pelat saluran air.
Conveyor transfer garis berbentuk U

Menggunakan rak conveyor roller untuk mentransfer bahan dalam tata letak berbentuk U.

Efisiensi ruang: Bentuk U menghemat ruang, mengoptimalkan proses.

Mudah dioperasikan: Jangkauan pekerja yang lebih kecil, nyaman, mengurangi intensitas.		 Jalur Produksi Radiator Panel Baja 8
Jalur Produksi Radiator Panel Baja 9 Mesin pengelasan jahitan sisi panjang dengan kepala ganda

Pengelasan Simultan: Las kedua sisi panjang sekaligus.

Sumber Daya: 300KVA AC frekuensi menengah untuk pengelasan jangka panjang yang stabil.
Gantry mesin pengelasan lilitan sisi pendek ganda-kepala 2 Set

Gunakan sumber daya las AC frekuensi menengah untuk memastikan pengelasan yang sangat stabil untuk waktu yang lama.		 Jalur Produksi Radiator Panel Baja 10
Jalur Produksi Radiator Panel Baja 11 Mesin pembersih dan pemotong dua sisi

Bersihkan dan trim produk las sisi panjang.
Mesin penggunting

Proses pemotongan: Lakukan pemotongan pada bahan yang dibutuhkan.

Bahan pemotong: pisau baja putih.

Metode pemotongan: pemotongan gunting.		 Jalur Produksi Radiator Panel Baja 12
Jalur Produksi Radiator Panel Baja 13 Mesin pemotong busur empat sudut

Bentuk Sudut: Potong sudut tajam untuk membentuk tepi bulat.

Bahan pemotong: Baja putih.

Metode pemotongan: Penumbukan hidraulik.
Mesin pengelasan otomatis tiga arah dengan kepala ganda

Daya pengelasan: Sumber daya frekuensi menengah MD80.

Aliran material: Saluran dua sisi untuk docking dan berputar.

Metode Pengangkutan: Plat rantai untuk transportasi bahan dalam tiga arah.

Automatic Feeding: Gripper dan posisi pengelasan untuk operasi yang tepat.		 Jalur Produksi Radiator Panel Baja 14
Jalur Produksi Radiator Panel Baja 15 Mesin pengelasan otomatis dengan kait pendukung

Daya pengelasan: Sumber daya frekuensi menengah MD40.

Metode pakan: Pemasangan tipe klip untuk pakan bahan.

Pemuatan: Pneumatic gripper memuat bahan ke posisi las.
Mesin deteksi kedap udara tekanan otomatis

Tekanan uji: 10 bar.

Metode pengujian: pengujian tekanan otomatis di tangki air.		 Jalur Produksi Radiator Panel Baja 16



Informasi lainnya



Aku tidak tahu.

Rincian produk Layanan Teknis
Steel Panel Radiator Production Line Bentuk U Layout Return Diagram Ikuti sentrisasi pelanggan dan berikan perusahaan Anda layanan pra-penjualan dan purna jual yang komprehensif seperti instalasi, persiyapan, pelatihan, dan pemeliharaan.
Jalur Produksi Radiator Panel Baja 21

Layanan pra-penjualan:Sebelum menandatangani kontrak, perusahaan menyediakan pelanggan dengan berbagai solusi proses produksi dan layanan konsultasi teknis untuk peralatan.

Pemasangan dan pengoperasian:Menurut kontrak, perusahaan kami akan mengangkut peralatan dengan aman ke lokasi instalasi yang ditunjuk oleh pengguna dalam waktu yang ditentukan,dan mengirim insinyur layanan teknis untuk menginstalnya di lokasiKetika pengguna memiliki instalasi dasar dan komisi suku cadang, insinyur layanan teknis akan memasang dan debug mesin untuk pengguna untuk menggunakan,memastikan bahwa lingkungan lokasi instalasi dan pengoperasian bersih, bersih dan teratur.

Pelatihan Pasca Penjualan: Perusahaan menawarkan pelatihan teknis gratis (min. 5 hari) di situs pembeli atau pusat pelatihan penjual.

  • - Mengontrol penggunaan perangkat lunak
  • - Prosedur on/off
  • - Panel dan perangkat lunak pengaturan parameter
  • -Pembersihan dan pemeliharaan mesin dasar
  • - Mengatasi kegagalan perangkat keras yang umum
  • -Perawatan operasi

Pemeliharaan peralatan

  • - Garansi satu tahun setelah penerimaan akhir;
  • - Waktu respons layanan pelanggan adalah dalam 24 jam;
  • - Perbaikan berbayar disediakan setelah masa garansi.
Hasil Produksi
Jalur Produksi Radiator Panel Baja 22

Aku tidak tahu.Aku tidak tahu.

Tidak ada Nama Bahan Catatan
1 Panel Plat baja yang digulung dingin 1.1 mm tebal
2 Plat konveksi Plat baja yang digulung dingin 0Ketebalan.3mm
3 Jenis antarmuka   4x G 1/2 antarmuka benang internal
4 Panjang produk   400-3000 mm
5 Lebar produk   300/400/500/600/900mm

Daftar konfigurasi peralatan



Tidak ada Nama peralatan Model Jumlah Satuan
1 Mesin pengisian truss panel HJ-0-0 1 set
2 Mesin pengisian dan penekanan saluran air YZJ-0-0 1 set
3 Mesin putar dan perakitan 1 FZJ-0-0 1 set
4 Mesin pengelasan panel pre-spot DN75-2C 1 set
5 Mesin pengelasan multi-spot panel gantry 10*DN60-36C 3 set
6 Mesin pengelasan pre-spot lembaran konveksi 2*DN63-4C 1 set
7 Mesin pengelasan multi-spot gantry lembaran konveksi 4*DN63-16C 3 set
8 Conveyor transfer garis berbentuk U ZJG-0-0 1 set
9 Mesin pengelasan jahitan sisi panjang dengan kepala ganda 2*FVM300-2C 1 set
10 Gantry mesin las dua kepala pendek sisi jahitan 1 2*FVM300-2C 1 set
11 Gantry mesin las dua kepala sisi pendek jahitan pendek 2 2*FVM300-2C 1 set
12 Mesin pembersih dan pemotong dua sisi XBJ-0-0 1 set
13 Mesin penggunting JCJ-0-0 1 set
14 Mesin pemotong busur empat sudut QJJ-0-0 1 set
15 Mesin putar dan perakitan 2 FZJ-0-0 1 set
16 Mesin pengelasan otomatis tiga arah dengan kepala ganda 2*MD80-2C 1 set
17 Mesin pengelasan otomatis dengan kait pendukung 2*MD40-4C 1 set
18 Mesin deteksi kedap udara tekanan otomatis JCJ-0-0 1 set
19 Conveyor pembuangan SSJ-0-0 1 set



Konfigurasi Air, Listrik, dan Gas

Proyek Parameter
Total distribusi daya 1600KVA (Kekuatan total yang sebenarnya digunakan adalah sekitar 1000KVA)
Tekanan sumber gas 0.6MPa
Tekanan sumber air 0.15MPa ~ 0.30MPa
Persyaratan sumber udara terkompresi 1000L/menit
Total aliran air 1200L/menit
Panjang*lebar peralatan sekitar. 60m*10m

Aku tidak tahu.Jalur Produksi Radiator Panel Baja 27Aku tidak tahu.Aku tidak tahu.Aku tidak tahu.
