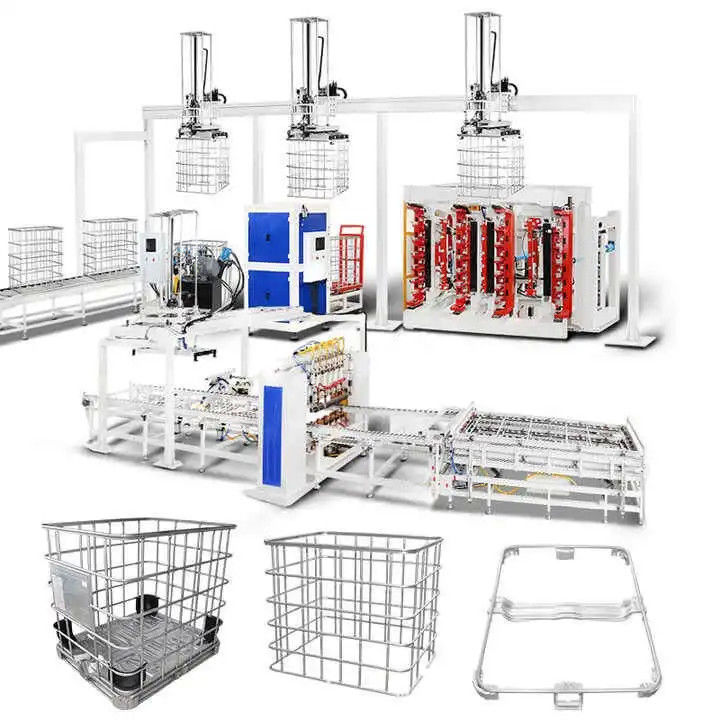

IBC Cage Frame Produksi Line Manual / Otomatis

Gambar besar : IBC Cage Frame Produksi Line Manual / Otomatis

Detail produk:

Tempat asal:	Cina
Nama merek:	Trintfar
Sertifikasi:	CE

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	10000~80000
Kemasan rincian:	Braket kayu/kotak kayu
Waktu pengiriman:	60 ~ 90
Syarat-syarat pembayaran:	L/C, D/A, D/P, T/T

Kontak

IBC Cage Frame Produksi Line Manual / Otomatis

Deskripsi

Konfigurasi Kapasitas:	150-200pcs/8h	Operator:	Garis Manual （7-8 Orang） Garis Otomatis （5-6 Orang）
Distribusi Daya Peralatan:	550KW	Kebutuhan Udara:	1,1m³/mnt
Kebutuhan air:	10-25 m³/jam
Menyoroti:	Lini Produksi Rangka Kandang IBC , Garis produksi IBC Cage Frame otomatis

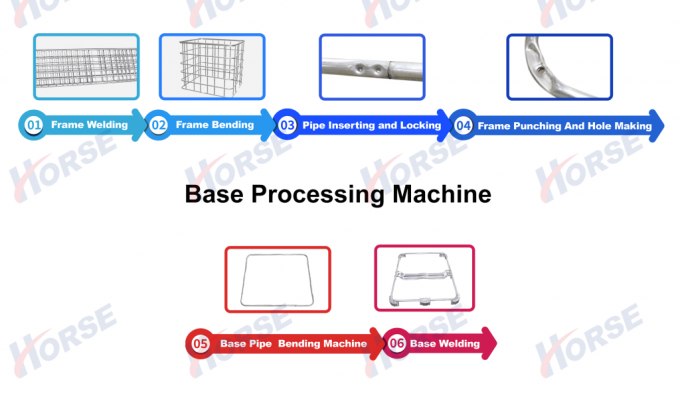

Aliran Kerja

Aliran kerja:

Pengolahan frame:Pengelasan Frame → Pengelompokan Frame → Pipe → Masukkan dan Kunci → Penumbukan Frame dan Pembuatan Lubang

Pengolahan dasar:Base Pipe Bending Machine → Base Welding

Peralatan utama

Mesin Pengolahan Frame

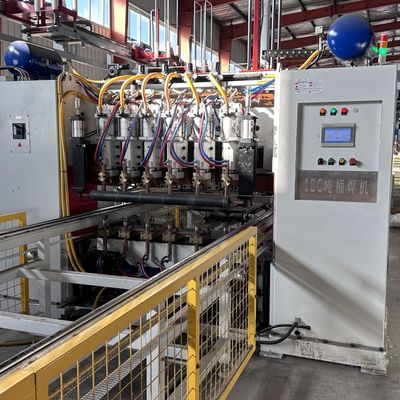

Mesin Pengelasan Frame

Efisiensi pengelasan:45 detik/pc

Struktur Gantry yang Diperkuatuntuk kekakuan tinggi dan operasi yang stabil.

Sumber daya inverter frekuensi menengahuntuk pengelasan hemat energi.

6 Kepala Pengelasan & Sistem Daya, masing-masing dengan penyesuaian arus independen untuk titik las yang dapat diandalkan.

Desain Feeder Lembar Duauntuk operasi terus menerus: sementara satu feeder pengelasan, yang lain memuat bahan.

Pengelasan Langkah Otomatisdengan sabuk penggerak servo untuk penentuan posisi yang tepat.

Pemotongan Otomatis: Silinder dikeluarkan setelah pengelasan untuk mempersiapkan pengungkapan.

Pengungkapan Otomatis: Servo-diatur grabber bergerak produk las ke posisi yang ditentukan, mengurangi tenaga kerja dan meningkatkan efisiensi.90° Rotasi Pengunggah Pemasokuntuk transportasi yang mudah.

Mesin Bending Frame

Pengolahan Full-frameUntuk ketepatan lentur tinggi, operasi yang stabil, dan efisiensi.

Sistem Balance Bending KhususMemastikan akurasi diagonal bingkai.

HMI + Kontrol PLCuntuk otomatisasi tinggi.

Opsi Manipulatoruntuk pemuatan/pengungkapan otomatis, mengurangi personel.

Perubahan Cetakan yang Cepatuntuk membengkokkan pipa yang berbeda.

Sistem Servo Hydraulicdengan respon cepat, inersia rendah, dan presisi tinggi.

Desain Modularmemungkinkan kustomisasi untuk otomatisasi berdasarkan kebutuhan pelanggan.

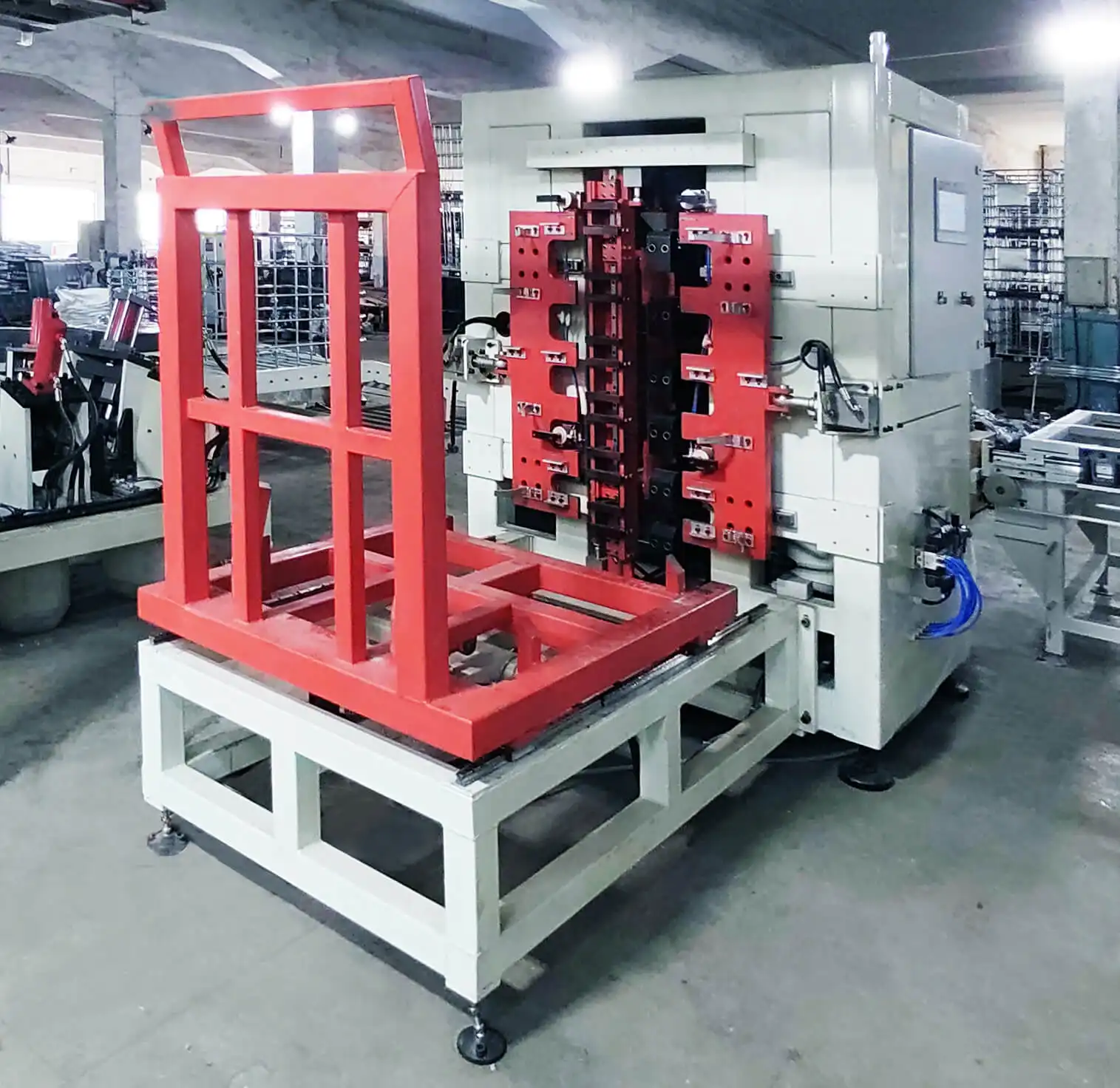

Mesin pengunci bingkai

Efisiensi dan Kualitas:Proses penguncian memakan waktu sekitar 25-30 detik untuk menyelesaikan.

Kerangka Mesindiproses secara keseluruhan untuk presisi penyisipan yang tinggi, penguncian yang kuat, operasi yang stabil, dan efisien.

HMI + Kontrol PLCuntuk otomatisasi tinggi.

Opsi Manipulatoruntuk pemuatan/pengungkapan otomatis, mengurangi personel.

Perubahan Cetakan yang Cepatuntuk memenuhi persyaratan pipa penguncian yang berbeda dengan penggantian cetakan yang mudah.

Sistem Servo Hydraulicdengan respon cepat, inersia rendah, dan presisi tinggi.

Desain Modularmemungkinkan penyesuaian otomatisasi berdasarkan kebutuhan pelanggan.

Mesin Pencetakan dan Pembuatan Lubang

Efisiensi dan Kualitas:Proses penguncian memakan waktu sekitar 25-30 detik untuk menyelesaikan.

Kerangka Mesin: Pengolahan seluruh tubuh untuk presisi tinggi, operasi yang stabil, dan efisien.

Sistem kontrol: HMI + PLC untuk otomatisasi tinggi.

Manipulator: Opsi untuk memuat/mengunggah secara otomatis, mengurangi personel.

Perubahan Cetakan yang Cepat: Mudah mengganti cetakan untuk memenuhi kebutuhan penyumbatan pipa yang berbeda.

Sistem Servo Hydraulic: Respon cepat, inersia rendah, dan presisi tinggi.

Desain Modular: Otomasi yang dapat disesuaikan berdasarkan kebutuhan pelanggan.

Mesin Pengolahan Dasar

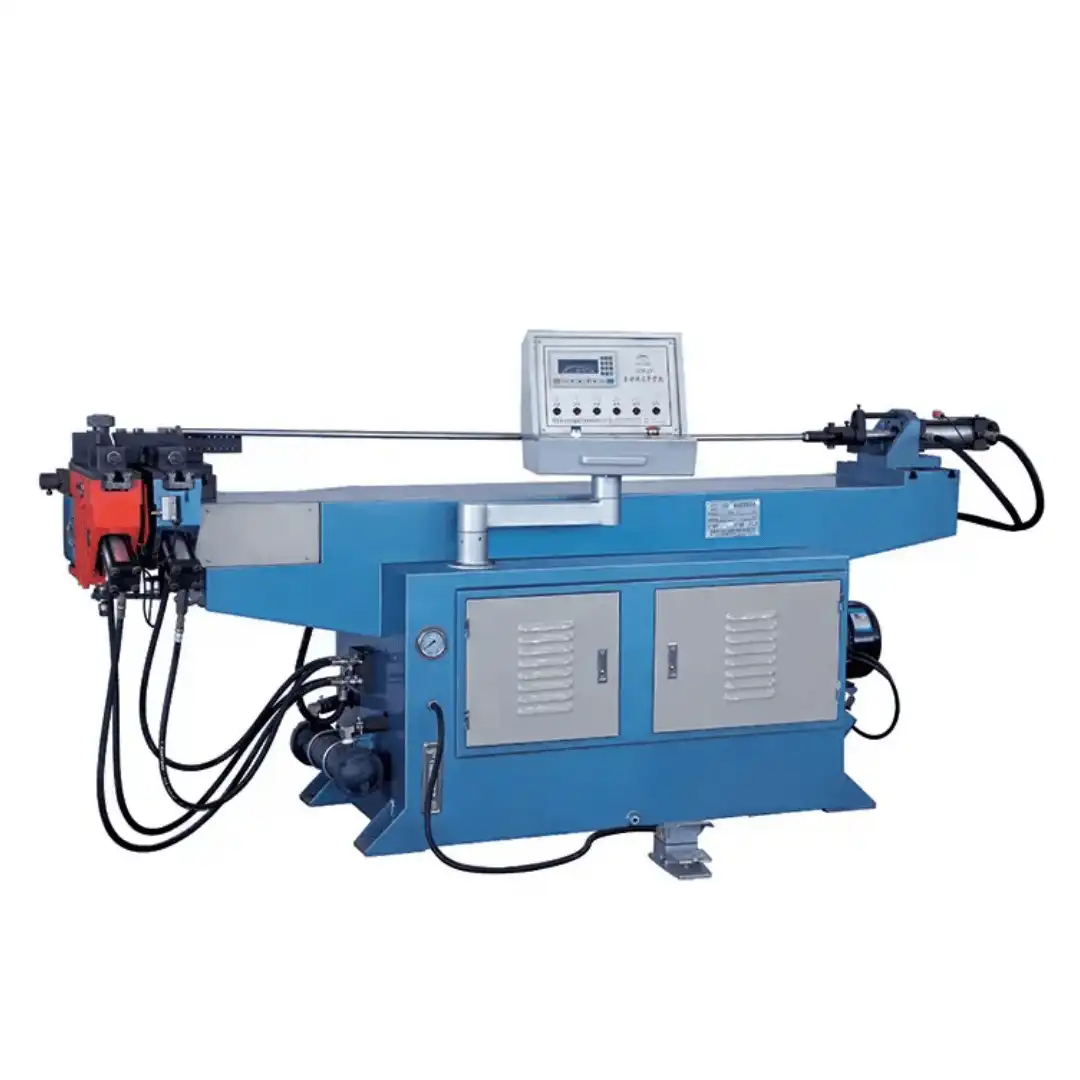

Mesin Bending Pipe Base

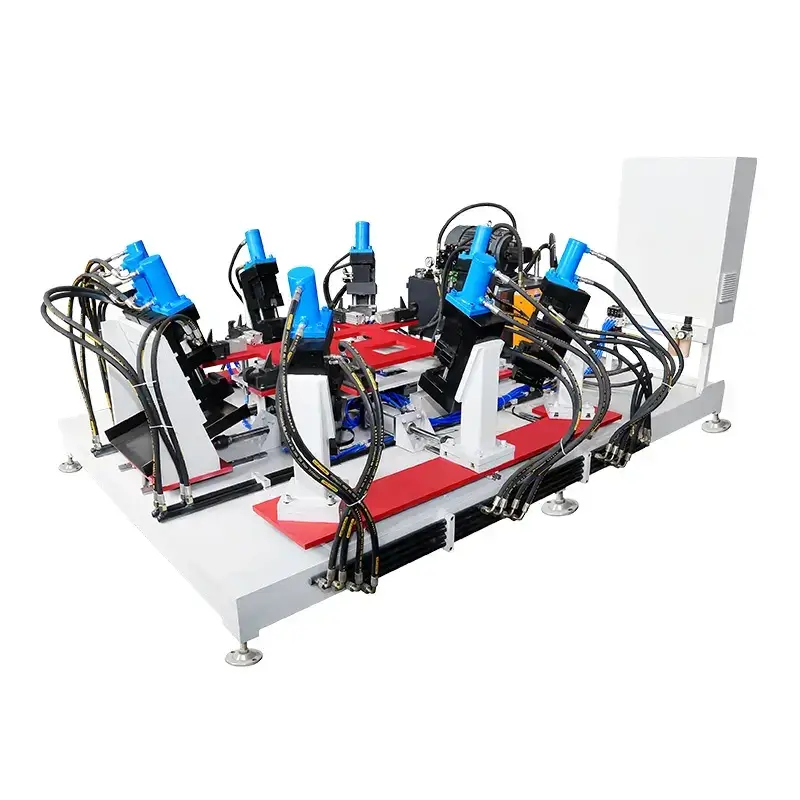

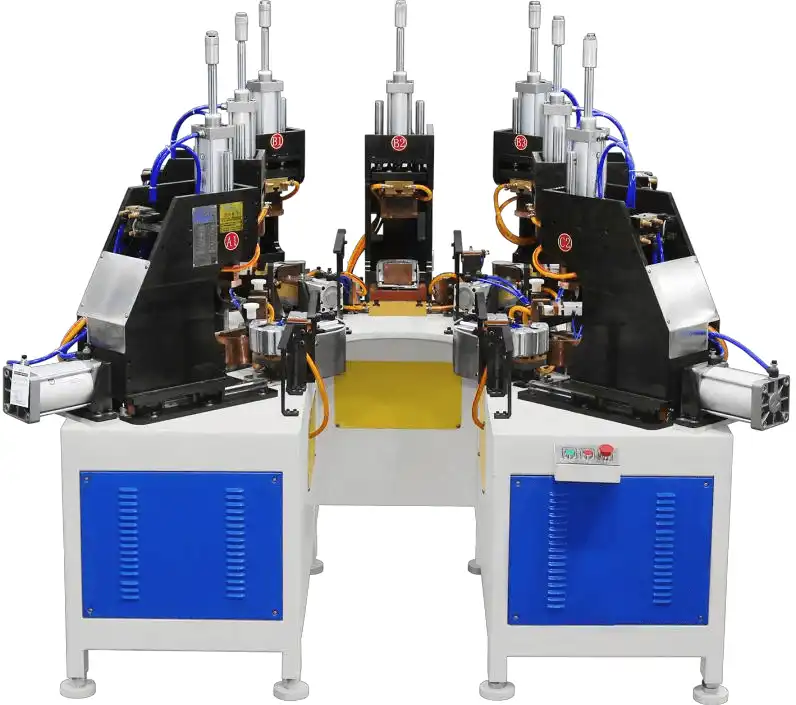

Mesin pengelasan pipa dasar

Desain: Struktur horisontal dengan 7 kepala las untuk pengelasan bingkai dasar. Operator hanya perlu memuat / melepaskan; pengelasan otomatis.

Kekuatan: 3 set MF DC 160KVA.

Manfaat: Meningkatkan kualitas produk dan tingkat produksi, mengurangi biaya, dan menghilangkan ketidakstabilan yang disebabkan oleh pengelasan manual.

Informasi lainnya

Rincian produk

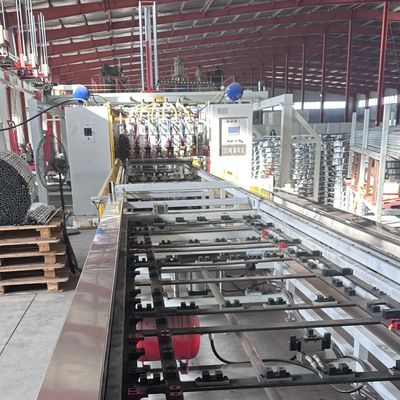

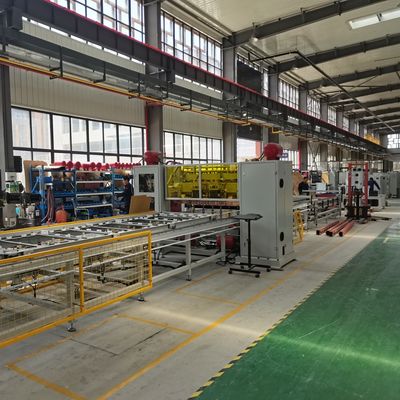

IBC Cage Frame garis produksi Layout Diagram

IBC Cage Frame Produksi Line Manual / Otomatis 10

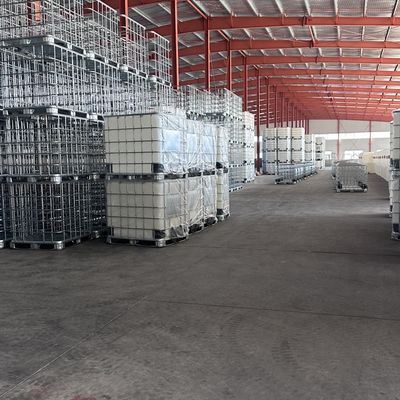

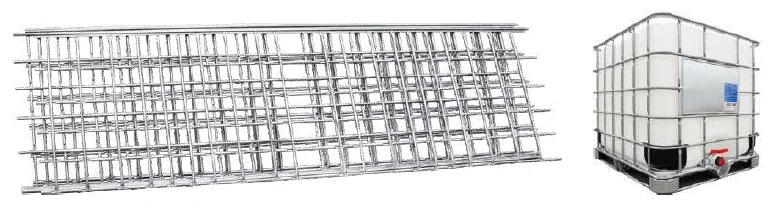

Hasil Produksi

Daftar konfigurasi peralatan

Tidak ada	Nama peralatan	Satuan	Jumlah	Fungsi utama
1	Mesin pengelasan gantry mesh	Satuan	1	Pengelasan multi-titik mesh
2	Mesin pemakanan otomatis mesh	Set	1	Pengisian otomatis tabung panjang dan pendek
3	Manipulator pengambilan material mesh	Satuan	1	Pengungkapan mesh (menumpuk)
4	Mesin lentur empat sumbu	Set	1	Membengkokkan dan membentuk mesh dengan kepala penyusutan
5	Mesin pengunci	Set	1	Pengelompokan dan penguncian jaring
6	Mesin pencetakan rata	Set	1	Penumbukan dan pemotongan tabung bawah di bawah bingkai
7	Frame manipulator	Set	1	Tiga manipulator bergerak ke atas dan ke bawah untuk meraih bingkai
8	Mesin pengelasan kaki baja	Set	1	Pengelasan kaki baja dari bingkai bawah
9	Mesin pengelasan baja kaki mengambil bahan manipulator	Set	1	Mengeluarkan, mentransfer dan menumpuk bingkai bawah setelah pengelasan
10	Mesin kedap udara otomatis	Set	1	Pengujian kedapatan lapisan
11	Mesin lentur ganda otomatis untuk pipa dasar	Set	1	Penyusutan, embossing dan lenturan tabung dasar
12	Platform pengujian getaran	Set	1	Pengujian ketegasan dan perlindungan tong IBC
